МНОГОКРАТНАЯ АНТЕННА, или антенна (см.) Александерсона (Alexanderson), применяется при радиопередаче на длинных волнах с целью увеличения кпд антенного устройства. М. а. представляет собой Г-обра-зную антенну с большой горизонтальной частью, у к-рой вместо одного снижения устроено несколько снижений (фиг. 1). Сниже-

ния настраиваются включенными катушками самоиндукции т. о., чтобы они с определенным участком горизонтальной части антенны составляли резонансный контур, и М. а, разделяется на число антенн по числу снижений. Наиболее простым видом М. а. является т. наз. П-образная антенна, состоя-шая из горизонтальной части с двумя настроенными снижениями по концам (фиг. 2). На фиг. показано распределение тока в такой антенне, если самоиндукция удлинительной катушки 1/1 меньше самоиндукции катушки La (при равенстве самоиндукций Е^ и La нулевая точка находится посредине). Как видно из чертежа, П-образная антенна состоит из двух Г-образных антенн, рабо-таюпшх в фазе. Кпд такой антенны вьппе, чем Г-образной, поэтому такие антенны применяются на радиовещательных станциях в США, где невысокие мачты не дают возможности получить большой кпд другими обычными способами. Антенна Александерсона точно таким же образом может быть разбита на ряд Т- и Г-образных антенн (фиг. 1). Больший кпд, с точки зрения Александерсона, получается вследствие того, что излучение оказывается таким же при меньшем сопротивлении вредных потерь, так как эти сопротивления оказываются включенными параллельно. Действительно, если сравнить Г-образ-ную антенну с одним снижением, причем сила тока в снижении равна J с М. а., в к-рой п снилсений и сила тока в каждом снижении

составляет , то излученная мощность Wg

будет одинакова, если снижения достаточно далеки друг от друга, чтобы не оказывать друг на друга действия. Мощность же, теряемая во вредных сопротивлениях, равна в первом случае

Wn = IR

а во втором случае

т. е. уменьшается в п раз, если сопротивление потерь для каждой антенны в том и в

Фиг. 2.

другом случае одинаково. Т. о. излучаемая мощность остается без изменения, мощность потерь уменьшается, и следовательно кпд, равный

увеличивается довольно значительно.

Можно М. а. рассматривать и с другой точки зрения. Сравнивая всю антенну с Г-образной антенной, мы можем считать, что сопротивление излучения увеличилось в п^раз, в то время как сопротивление потерь-в п раз. В силу этого кпд увеличился. Опыт подтверждает увеличение кпд при применешга М. а. Используются М. а. для больших радиотелеграфных станций, работаюших частотой ниже 30 кц/ск. (волна более 10 000 м), т. к. при мачтах далее в 250 м высотой сопротивление излучения при таких волнах выражалось десятымр! и даже сотыми долями ома. В связи с применением коротких волн для дальней связи М. а. значение свое потеряли и применяются редко.

Лит.: Alexanderson Е., Ргос. of the Inst, of Radio Eng. , N. Y., 1920, Aug., p. 263; В a n-n 6 i t z E., Taschenbuch dpr drahtlosen Telegraphic u. Telephonie, p. 405-408, В., 1927. И. Кляцнин,

МНОГОКРАТНОЕ ТЕЛЕГРАФИРОВАНИЕ И ТЕЛЕФОНИРОВАНИЕ, метод телеграфирования и телефонирования по проводам, дающий возможность уплотнять линии связи (см.) путем одновременпой передачи по одной и той же линии нескольких телеграмм и телефонных переговоров. Эксперимеиталыю и теоретически доказано, что напр. при двухпроводной 4-j tJ t бронзовой линии возможно осуществить: а) телеграфные передачи частотами от О до 300 пер/ск., б) 1 телефонный разговор частотами от 300 до 2 500 пер/ск., в) до 12 телеграфных передач аппаратами любой системы и частотами в пределах от 3 ООО до 10 ООО пер/ск, и наконец г) 3 телефонных разговора в диапазоне частот от 10 ООО до 45 ООО пер/ск. Количество одновременных телеграфных и телефонных передач не ограничено указанными цифрами: техника в этом отношении еще не сказала последнего слова.

Многократное телеграфирование в зависимости от способов передачи п приема телеграфных сигналов разделяется на два вида: 1) телеграфирование особыми системами телеграфных аппаратов и приборов и способами их включений, 2) телеграфирование переменными токами. Представителем первого вида многократных установок, получивпшх у нас наибольшее распространение, является буквопечатающий аппарат Бодо (см. Буквопечатающие телеграфные аппараты). Принцип действия аппарата Бодо представлен схемой на фиг. 1. Его работа характеризуется как последовательное соединение при помощи особых синхронно вращающихся распределителей Р, отдельных передатчиков и приемников. Когда щетки распределителя находятся в положении а, передатчик 1 соединяется с приемником li. Дальнейшее вращение щеток в положение Ъ соединяет передатчик И с приемником Л^. Т, о, за один оборот щеток можно принять или передать несколько сигналов. Существуют и другие системы аппаратов

многократного телеграфирования, которые построены, на тех же принципах, что и аппарат Бодо. Методом последовательного соединения передатчиков остцествляется 2-, 4-, 6- и 8-кратная телеграфная связь. Двухкратную телеграфную связь можно осуще-

Фиг. 1.

ствить при помощи особого способа телеграфирования, называемого дуплекс. Этот способ телеграфирования основан на том, что передатчик, посылая ток в приемник соседней станции, не влияет на собственный приемник, к-рый м. б. включен в линию двояким образом: либо он включен в диагональ мостика Витстопа (см.) либо он снабжается двумя обмотками (диференциальное реле). Схема соединения дуплексного телеграфирования по способу моста представлена на фиг. 2. Здесь сопротивления и г2 представляют два плеча моста, третьим плечом является линия L, а четвертым- искусственная (балансная) линия L. В одну из диагоналей моста включен приемник,

Фиг. 2.

а в другую передатчик. При посылке последним (Ti) ток в точке Ai сначала разветвляется на две равные части. Одна половина тока идет в провод, другая через искусственную линию в землю. Ток, пройдя линию, в точке С2 разветвляется, часть его проходит приемное реле Н^я приводит его в действие. То же произойдет при посылке сигналов передатчиком Та; когда же одновременно работают два передатчика Ti и Та, то провод CiCa остается без тока, каждое реле получает теперь ток от собственной батареи, но только до тех пор, пока посылают ток оба передатчика.

При диференциальном способе телеграфирования применяются в приемнике вспомогательные обмотки, ток в к-рых компенсирует действие линейной обмотки. На фиг. 3 показана схема дуплексного телеграфирования при помощи диференциального реле (см.). Передатчик не действует на собственное реле, т. к. ток проходит обе обмотки в таких на-цравлениях;, что магнитные поля их взаим-

но уничтожаются, и якорь реле не притягивается. Нриходягций ток с линии заставит подействовать реле, т. к. в этом случае магнитные поля складываются. При помощи дуплексных схем можно телеграфировать как однократными системами телеграфных аппаратов (напр. аппаратом Морзе), так и многократными, примером чего может служить схема четырехкратного Бодо-дуплекс.

К многократному телеграфированию относится также система квадруплекс. Эта система допускает работу четырех телеграфных аппаратов одновременно. На фиг. 4 показана схема телеграфирования квадруплекс. На каокдой станции А и В установлены по два ключа К^, и К^, и по два приемника Г?! и Яа, ЯдИ Hi. Приемники Hi и П^, не поляризованные с диференциальными обмотками, работают токами большой силы, приемники Па и ils, поляризованные с диференциальными об.мотками, работают слабыми токами и f, только одного направления (напр. плюсом). Передача и прием происходят следующим образом. Передает ключ Ki.b i этом случае положительный j ток от батареи пойдет через ключи К^ Ki к точке О, где j X

он разветвится на две равных части, и приемники Hi и Яа Фиг. з. останутся в покое;та часть тока, которая пройдет линию L, пройдет одну обмотку приемтптков Яз и Н^; этого тока будет недостаточно для приведения в действие приемника Я4, но приемник Я3 работать будет. Передает ключ К2. по предыдущему приемники Я] и не будут работать; та же часть тока, к-рая пройдет линию, приведет в действие приемник Я4, т, к, в этот момент работала батарея Б1 + Б2, но приемник Я, останется в покое, потому, что ток отрицательный. При одновременном нажатии ключей Ki и К2 в линию пойдет ток от батареи Б1-1-Б2И приведет в действие приемник Яд, так как ток положительный, и приемник Я так как он большой силы. При работе всех ключей одновременно будут работать все четыре приемника,

В случае многократного телеграфирования переменными токами применяются частоты: 1) звуковые (тональные) ог 400 до 10 ООО пер/ск, и 2) высокие.

Bt ~Б,

Фиг, 4.

т, е, выше 10 ООО пер/ск. Нижний предел применяемых частот определяется требуемой скоростью телеграфирования, т. к. для .устойчивости телеграфного действия импульс переменного тока должен иметь не менее

четырех перемен направления тока. Верхний предел определяется физич. свойствами линии и тем расстоянием, на к-рое требуется телеграфировать. Кабельные линии, кило-метрическое затухание р (см. Бета) и угло-

Фиг. 5.

ВОЙ измеритель а к-рых значительны, допускают телеграфирование частотами не свынге 3 ООО пер/ск. На бронзовых воздушных линиях возможно осуществить телеграфирование в пределах от 400 до 40 000 пер/ск.

Установки, при помощи которых производится многократное телеграфирование, имеют следующие элементы: 1) генераторы переменного тока, 2) усилители (см.) входящих и исходяпшх токов, 3) электрич, фильтры (см.), 4) детектируюнше устройства, 5) впо-могательные устройства. На фиг. 5 показана принципиальная схема установки многократного телеграфирования. Передающая часть ее имеет несколько генераторов Г Tg, ... с различными частотами Д, ток

от которых соответствующим образом м. б. послан в линию. Приемная часть установки заключает в себе фильтры Ф Ф^, рас-I-1 1-1 считанные на пропускание частот /i, /а, усилительные и детектирующие устройства. Действует такая установка следующим образом. Телеграфный аппарат посылает сигналы в реле Pi, к-рое своим язычком и контактом, в момент прохождения сигнала через его обмотки, замыкает цепь генератора Г^. Последний посылает в усилитель У, импульс переменного тока, по продолжительности соответствующий посланному сигналу от телеграфного аппарата. Усиленный ток затем идет в линию. В то же время другой телеграфный аппарат может послать сигнал в реле Ра. которое точно так лее замыкает цепь генератора Гц, от к-рого импульс переменного тока, но уже другой частоты, через усилитель Уа идет в ту же линию. Действие других телеграфных аппаратов и генераторов происходит подобным же образом. Т, к, переменный ток проходит линию с нек-рым затуханием, то приходящий в приемное устройство переменный ток предварительно усиливают. Импульсы всех частот фильтрами Ф^, Ф,. ,.. разделяются т. о., что импульс с частотой /i проходит только через соответствующий ему фильтр Ф1, импульс с частотой тока /а проходит фильтр Фа и т. д. Затем импульс детектируется детекторной

Фиг. 6.

лампой Д1, в анодной цепи к-рой возникнет импу.ттьс уже постоянтюго тока, способного привести в действие телеграфное реле Т^. Это реле передаст сигнал теле1рафному аппарату. То ясе произойдет с остальными сигналами, передаваемыми токами других частот. Процессы преобразования сигналов показаны на фиг. 6 (где 1-ток в обмотке передающего реле, 2-ток в линии, 3-ток после фильтра, 4-ток в анодной цепи детекторной лампы, 5-ток в обмотке приемного реле).

В телеграфии значительную роль играет скорость передачи сигнала. При телеграфировании переменны.ми токами скорость передачи сигнала ограничена: 1) электрич. и механич. инерцией приборов, 2) затуханием и искажением цепей, 3) внешними помехами. Электрич. фильтры в многократной телеграфии сглаживают телеграфные знаки. Процесс сглаживания заключается в следующем. Если у начала фильтра внезапно приложить переменное напряжение, то переменный ток у конца нарастает постепенно. При выключении переменного напряжения у начала ток у конца затухает также постепенно. Если импульс постоянного тока разложить в ряд Фурье, то увидим, что этот импульс образован спектром частот от О до со. Любой телеграфный сигнал м, б, разло-лсен па составные колебания. Как пример разложения знака Морзе а см. Быстродействующие радиопередача и радиоприем, где фиг. 17 показывает, что этот сигнал имеет составные колебания /5[ с различными частотами, причем амплитуды их имеют наибольшее значение в приближении к частоте 0. Точно так же импульс переменного тока содержит спектр частот, амплт1туды к-рых возрастают в приблилсепии к несущей частоте. Амплитуда составного колебания А и его частота / находятся с амплитудой несущей частоты jfo в следующей зависимости:

л Ур /о

4я2(/2-/2)

На фиг. 7 показан спектр амплитуд точки переменного тока при /=800 пер/ск. Т. к. действием фильтра боковые составные колебания уничтожаются, а через фильтр проходят только колебания, наиболее близко стоящие к основной частоте, то сигнал будет искаясен. На фиг. 8 показано нарастание тока в конце фильтра или, как иначе называют, раскачивание амплитуды тока. В период нарастания тока частота и амплитуда принимаемого сигнала увеличиваются от небольшой величины в точке а до тех пор, пока в точке b не достигнет установившегося состояния. Для телеграфирования считают началом раскачивания тот момент, когда амплитуда возросла,на 10% ее конечного значения, а колебания установившимися, когда амплитуда достигла 90% ее конечного значения. Продолжительность всего процесса раскачивания определяется: 1) шириной отверстия фильтра и 2) частотой точки. Избирательность

/о

Фиг. 7

фильтра увеличивается как с повышением., числа звеньев, так и с уменьшением ширины отверстия фильтра. Последнее условие ведет к увеличению раскачивания, так как продолжительность т этого явления выражается следующим соотношением: fe

2я{/2-/1)

где /г-/i-полоса пропускания фильтра, fc-постоянная, равная 5-f-5,5. Влияние, т-7

которое оказывает фильтр на телеграфный знак, наглядно врщно из фИг. 9. Если время раскачивания т=0(фиг. 9,а), форма знака не изменяется. Если установить границу действия приемного реле, как на фиг. показано пунктиром, то знак будет воспроизведен без искажения. При увеличении т войдет уже искажение, и меньшая часть посылки будет производить полезную работу. При t=2fo прием невозмолген, как показано на фиг. 9,г. Практикой установлено, что тне д. б. больню продо.пжительности точки tf, т.е. tfir. Для длительности точки частота ft = ~. Тогда ширина отверстия определится из выражения:

Ширина отверстия фильтра определяется частотами, для к-рых затухание на 0,5 непера (фиг. 10) выше минимального затухания. Практически ширина отверстия бывает 65-75 периодов. Фильтры д. б. по-

строены т. о., что-

ZJ-~.-TJ !- бы они позволяли

в предоставляемом телеграфной передачи диапазоне частот установить максимум телеграфных связей; г-ги кроме того они должны: 1) обеспечивать отчетливость передачи сигнала, 2) не влиять друг на друга, 3) допускать скорость работы, нормальную для общепринятых телеграфных аппаратов.

В качестве источников переменного тока обычно применяются маломощные ламповые генераторы с самовозбуждением. Существуют также системы, у которых в качестве источника тока применяются машинные генераторы. Выбор несущих частот / генераторов производится таким образом, чтобы они были нечетно кратны единственному числу и, т. е.

/ =(2w + l)/o.

Этим путем устраняется влияние передач друг на друга. По тем же соображениям

Фиг. 9.

генераторы Д. б. достаточно свободны от высших гармонии, колебаний и иметь вполне устойчргеую частоту. Для сохраиения последнего условия применяют на тональных установках камертонные генераторы (см. Телефонная передача). Телеграфное реле включают таким образом, чтобы работа его не отражалась на частоте генератора, что может иметь место в случае значительных колебаний сопротивления внешней цепи генератора нри замыкании и размыкании цепи. Поэтому в цепь генератора включают добавочное затухание (см.), а само реле включают последовательно либо параллельно генератору. Передача энергии от генераторов в линию не должна сопровождаться взаимным влиянием их друг на друга, что достигается включением генераторов через усилитель (фиг. 5) или фильтр (фиг. 10) или же последовательным соединением генераторов. Расчет генераторов производится обычными методами (см. Ламповые генераторы). Усилители как у

81 кривая затуханижрильтра

т mowsoiioom т 1220т

Фиг. 10.

передатчиков,так и у приемников обыкновенно конструируют по схеме с трансформаторами; усилители бывают: одноламповые, реже двухламповые с каскадным или

пушпульным (симметричным) соединением.

После фильтра приемный ток обычно поступает на лампу, имеющую на сетке значительное отрицательное напряжение, вследствие чего в анодной цепи лампы получается выпрямленный уже импульс телеграфного сигнала; находящееся в анодной цСпи реле под действием уже импульса постоянного тока сработает и в свою очередь перешлет полученный сигнал на телеграфный аппарат. Т. к. в анодной цепи ток имеет только одно направление, то возвращение якоря реле к СП0К0ЙН0Л1У контакту производится либо силой притяледния пружины либо путем воздействия добавочной обмотки в реле с батареей. Существуют схемы, в которых реле возвращается к спокойному контакту путем использования нестационарных процессов, возникающих в цепях с емкостью и самоиндукцией. В схеме (фиг. 11) с трансформатором в анодной цепи выпрямите-

льной лампы ра- ~-бота :реле пропс- ) ходит следующим образом. Когда в *~ анодной цепи под Фиг. и.

действием приходящих сигналов мгновенно нарастает ток, во вторичной обмотке трансформатора появляется импульс тока одного направления; в момент убывания тока в анодной цепи во вторичной обмотке будет импульс тока другого направления (фиг. 12, где 1 - ток на входе в детектор лампы, 2-ток в анодной цепи, 3-ток в первичной обмотке трансформатора, 4-ток во вторичной обмотке трансформатора). Расчет этого трансформатора должен быть произведен таким обр. чтобы

-П У

его максимальнаяотдача была при частоте точки ft. Выпрямление м. б. произведено напр. контактным детектором. Реле, которое работает от неустановившихся токов, обязательно д. б. свободно от перемагничива-ний и достаточно чувствительно. Т. к. установки д. б. достаточно удобны и устойчивы в эксплоатации, их снабжают вспомогательными приборами, как то: вольтметрами и

Г-\ У^- переговоров, сигнальными приспособлениями и т. д. Вся установка монтируется вместе с главными элементами схемы на обшем каркасе. Передача и прием телеграмм производятся при помощи обыкновенных телеграфных аппаратов (Бодо, Сименса и других). Существуют схелш! многократного телеграфирования переменными токами, допускающие работу одновременно 4, 6, 10, 12 телеграфных аппаратов. На фиг. 13 установка системы Western Electric с машинным

генератором. в. Дубовик.

Многократное телефонирование по проводам впервые было осун1,ествлено американцем Сквайером (G. Squier) в 1910 г., но в виду сложности устройства распространения не получило, и только после изобретения электронной лампы подошли к практическому использованию нового вида связи (Америка и Германия в 1921 г., СССР в 1924 г.).

Фиг. 12.

пер еоат уихам

т

Передатчик

т

I rii г

Приемник

КЩугин приемникаш

Фиг. 13.

Многократное телефонирование основано на применении переменного синусоидального тока высокой частоты (т. н. н е с у ш е-г о тока) для передачи разговорного тока; с этой целью амплитуду тока высокой частоты изменяют в такт с разговорным током; процесс этот назьшается модуляцией (см.). Нетрудно убедиться в том, что модулированная волна тока содержит токи трех различных частот. Действительно, предположим, что колебания высокочастотного тока

имеют вид J. sin Ht, а колебания разговорного тока-а sin Nt; так как- амплитуда А изменяется в такт разговорного тока, то амплитуда модулированного тока будет равна A+asxnNt, и модулированный высокочастотный ток опреде.тится выражением: 2/ = ( -f а sin Nt) sin Ht.

Так как

cos {Ht - Nt) - cos (Ht-hNt) = 2 sin Ht sinNt,

y==A sin Hf + 2 cos (H-N)t-I cos(H + N)t.

Следовательно модулированная волна co-дерясит три частоты: Н-несущую частоту и две боковые частоты: (H-N) и (Н +NJ. Существует два способа многократного телефонирования, именно: 1) осуществляемого при посылке в линию несущей частоты (Н), когда Б линию направляются все три частоты, и 2) осуществляемого без посылки в линию несущей частоты (Я), когда в линию

Фиг. 14.

направляются только две частоты~ (J5f - ) и (II+N). Как в том, так и в другом случае одна пз боковых частот (см.) м. б. задержана в пункте отправления и в линию не направится.

Первый способ технически выполняется обычно следующим образом. Оба колебания AsinHt и asinNt складывают, а затем подвергают действию модулятора, в качестве которого применяется электронная лампа, работающая в области наиболее сильной кривизны своей характеристики; благодаря этому в анодной цепи модулятора возникают высшие гармоники и комбинированные колебания, т. е. частоты:

Я, N, 2Я, 2N, (Я - N), (Я + N), ЗЯ, 3N, i2H±N),iH±2N) и т. д. (фиг. 14). Частоты Н,(Н + N) и (H-N), необходимые для образования модулированного колебания, заштрихованы на фиг. 14. Колебания остальных частот могут вредить, ибо искаясают модулированную волну, а потому не д. б. допущены на линию. Для этого между отправителем и линией требуется включить прибор (фильтрующий контур), который должен пропускать только частоты Я, (Я + N) и (Я - JV). К приемному пункту подходит модулированная волна с частотами Я и (Н ± N); здесь эта волна встречает электронную лампу, служащую демодулятором (выпрямителем), благодаря чему в ее анодной цепи возникают колебания Я и (H±N), их высшие гармоники и комбинированные колебания:

(Я-f ) + я = 2Я + ; Я-ь (Я-jv =

=2H-N,iH + N)-HN;H-{H~N) = N, т. е. колебания разговорных частот. Для того, чтобы в телефонный аппарат проникли только разговорные частоты N, между демодулятором и телефонным аппаратом необходимо установить фильтрующий контур.

Так. обр. происходит передача разговора в одном направлении; совершенно аналогич-

но происходит она и в обратном направлении; только надо применить для несущей волны другую частоту; следовательно' для одного двухстороннего разговора требуются две различные несущие волны. Применяя Другие высокие частоты, можно по одной и той же линии вести одновременно несколько разговоров; в этом случае в приемном пункте необходимо волны различных частот разделить фильтрующими контурами для направления их к соответствующему телефонному аппарату; что касается включения в линию телефонных аппаратов, по коюрым должна о о

-vjuul/kjuul/-

происходить обыкновенная телефонная передача, то это вполне возможно; н^до только преградить к ним доступ высокочастотных токов, что достигается также при помощи фильтрующих контуров. Оборудование телефонной линии, по к-рой происходит одновременно один разговор по высокой частоте и Один обыкновенный разговор, схематически изображено на фиг. 15. Здесь Т'и.ч.-телефонный аппарат низкой частоты, D-дроссельный фильтр, F-фильтры, М - модулятор, DM - демодулятор, Ge..- генератор высокой частоты, Т^-телефонный аппарат. Т. к. для высокочастотной телефонии можно использовать довольно ограниченный спектр частот, то для осуществления несколысих пар разговоров необходимо спектр частот, требующийся для одного разговора, по возможности сузить. Последнее достигается тем, что одну боковую частоту (ii+JV) или {H-N) задерживают в отправи-тельном пункте и в линию ее не пускают, иначе говоря, тогда модулированная волна будет следующего вида:

y = AsinHt + I cos (Н-N)t.

Для телефонной передачи достаточно двух частот Н и H-N (или H+N). Необходимо отметить, что, применяя эти две частоты вместо трех, мы используем для модуляции половину амплитуды разговорного тока.

Переходим к выяснению численных значений для JV и Я. Опытом выяснено, что те-

J / S S

10 15 го 25 30

35 АОЩ'СКЗ

Фиг. 16.

г6 30KUJCK Фиг. 17.

лефонная передача может считаться вполне удовлетворительной, если в ней участвуют частоты до 2 400 пер/ск., поэтому JV= 2 400; для выяснения величины Я необходимо коснуться вопроса о спектре высоких частот, к-рым мы MOHvCM располагать. Что касается наименьшего значения Я, то оно определяется тем, что Яд. б. больше наивысшей частоты разговорного тока. Последние исследа-

вапия показали, что наивысшие частоты имеет буква С, для к-рой / достигает 10 ООО- 12 ООО пер/ск.; поэтому напр, фирма Теле-функен за начальную частоту спектра несущей волны принимает 10 ООО пер/ск. Американцы в этом отнонтении более радикальны и начинают с 5 ООО пер/ск., т, е, идут заведомо на определенное искакение. Но т. к. это искаясение не превышает искажения, имеющего место при обыкновенном телефонировании, то с ним можно вполне примириться. Частота же верхнего предела для величины Я определяется, во-первых, тем расстоя- oms нием, на к-рое требуется установить телефонную передачу при помощи несущей частоты, во-вторых-числом одновременных переговоров и в-третьих- экономич. соображениями. На фиг. 16 и 17 указано распределение частот, применяемое фирмой Телефункен и фирмой Белля.

Что касается да.т1ьности телефонирования на высоких частотах, то она определяется верхним пределом спектра частот несущей волны, мощностью отправительпого аппарата и усилительной способностью приемного. Напр. аппараты немецких фирм и Всесоюзного электротехнического объединения

0005

40п1/п

Фиг. 18.

фиг. 19.

(ВЭО) покрывают расстояние, соответствующее )Si = 5--5,5. Если желательно этими аппаратами покрыть расстояние в 500 км, то километрическое затухание наивысшей из применяемых частот не должно превышать:

что соответствует частоте 24 ООО пер/ск. в дождливую погоду для А-мм бронзовой линии (фиг. 18). Зная начальную частоту Нх= =5 ООО пер/ск. и конечную Я2=24 ООО, определяем число парных разговоров:

р 1 24 000-5 1Ю0 А 2 2 400

Но между каждыми двумя спектрами высокой частоты, предназначенными для передачи разговора, необходимо оставить некоторый промежуток частот, так как фильтры пропускают не только те частоты, для пропуска к-рых они построены, но и ближайшие к ним. Практически эти промежутки делают не менее 600 пер/ск. Поэтому па каждый разговор (в одну сторону) требуется спектр частот, равный 2 400 -(- 600 = 3 ООО пер/ск. Следовательно число парных разговоров для разобранного выше примера

2 3 ООО

Если бы схема соединения ириемников, отправителей и телефонных аппаратов имела вид согласно фиг. 19, где От-отправитель.

Hp-приемник, М-микрофон, Т-телефон, то всякая телефонная передача была бы исключена появлением з у м м и р о в а н и я (свиста) пслелствие появления токов обратной связи (отправитель I, линия, при-Лщя емник II; отправитель II, линия, приемник i;отправитель I, линия и т, д.). Поэтому необходимо ввести диференциальный

телефон, atmapamyq

Фиг. 20.

трансформатор, к-рый бы препятствовал исходящему току из приемника I (или II) действовать на отправитель I (или II). Тогда схема принимает вид согласно фиг. 20. Теперь ток I из приемника разветвляется в обмотках диференциального трансформатора частью (Ji) в телефонный аппарат, а частью (Jg) в балансную линию N. YnviII, то входящий ток I не будет действовать на отправитель I. Но равенство 1=1 достигается только в том случае, если кажущееся сопротивление телефонного аппарата равно кажущемуся сопротивлению балансной линии Ni. Так как телефонные аппараты могут иметь различные сопротивления и кроме того они устанавливаются в различных расстояниях от телефонной станции, то кажущееся сопротивление, измеренное от точек а и б в сторону телефонного аппарата, является переменной величиной, а потому такая схема (фиг. 20) не будет эксплоата-ционной, т. к. невозможно практически для какдого абонента настраивать балансную линию jW,. Поэтому между диференциаль-ным трансформатором и телефонным аппаратом включают искусственную линию

кусственной линии сделать равньпд /51 => 1, тогда cxeiNia принимает вид, изображенный на фиг. 21. Принципиальная схема всей установки изображена на фиг. 22.

Многократное телефонирование без посылки в линию тока несущей частоты. При многократном телефонировании при помощи несущего тока весьма важно, чтобы в линии было как можно меньше посторонней энергии. С этой целью предпочтительно применять такие схемы отправителей, при к-рых энергия от каждого из них поступает в линию только при воздействии на них микрофоном (т. е. только во время произношения слов); в остальное же время, хотя генератор и работает (при выслушивании говорящего на противоположном конце линии), но энергия от него в линию не подается. Наиболее распространенная система-это система

балансной МО- Ктемсрт

д у л ц и и, при к-рой в линию поступают только две боковые частоты, если же одна из них будет устранена соответствующим фильтром, то передача совершается на одной боковой частоте, без несущей; для того же, чтобы в приемном устройстве получить модулированную волну обычного вида, нужно в приемнике на боковую частоту налояшть несущую частоту от местного генератора. В отношении распределения частот для разговоров в этой системе тахсже применяются различные частоты для передачи разговора в противоположных направлениях. Объясняется это.

7Р

Фиг. 21.

Отпраеитвль

Фиг. 22.

(удлинитель) с таким затуханием, чтобы изменение кажущегося сопротивления на ее конце весьма мало сказывалось на ее кажущемся сопротивлении, измеренном из точек а. и б в сторону телефонного аппарата. Практически достаточно затухание этой ис-

во-первых, тем, что вопрос о промежуточном усилении упрощается, т. к. частоты противоположных направлений разделены друг от друга и объединены в группы; затем облегчается устранение взаимного мешающего влияния различных установок на одной и

той же воздушной магистрали гиполучается возможность установить на одной и той же магистрали большое число связей.

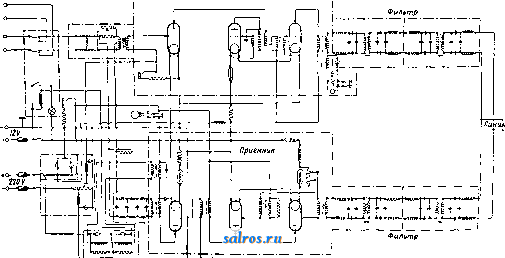

На фиг. 23 представлена упрошенная схема всей установки. Она заключает в себе аппараты одного конечного пункта, первый участок линии и промежуточный усилитель. Понятно, что общее расстояние между конечными пунктами м. б. увеличено при соответственном увеличении числа промежуточных усилителей. В каждом конечном пункте имеются конечные клеммы трех цепей, работающих несущими токами (1, 2 и 3) я обыкновенной разговорной линии (4). Все эти линии оканчиваются на междугородном коммутаторе. Когда абонент соединен с одной из этих линий, например 1, разговорные токи, проходя через диференциальный трансформатор с тремя обмотками DT и поступая в модулятор М, модулируют несущий ток высокой частоты. Получающиеся модулированные полосы частот проходят через фильтр F, пропускающий в усилитель передатчика только токи одной какой-либо определенной полосы частот; отсюда токи

Конгчмая станция

DM Г.

Прамешуточнош усилитель

Фиг. 23.

этой полосы проходят через т. и. направляющий фильтр фильтр высокой частоты JPe.4. и поступают на линию Li. Фильтр высокой частоты, в соединении с дополнительным фильтром низкой частоты Е„,, образует т.называемый линейный фильтр, к-рый отделяет обыкновенный разговорный ток от токов высокой частоты как на обеих конечных станциях, так и на промежуточных усилителях. Две другие линии несущей частоты работают таким же образом; различные модулированные полосы соединяются вместе, проходя на линию через общий усилитель и направляющий фильтры. На усилительной станции группа частот, заключающая в себе три разговора, проходит через .линейный и нанравляющий фильтры к усилителю и затем от него через направляющий и линейный фильтры поступает на следу1о-щий участок линии Lg. На другом конечном пункте объединенные несущие токи проходят через направляющий фильтр F . jb, и снова усиливаются в приемном усилителе Апр.. При выходе из этого усилителя различные полосы несущих частот разделяются полосными фильтрами, проходят в демодулятор DM, где они принимают свою первоначальную форму, и затем через диференциальный трансформатор DT поступают на соответствующие клеммы междугородного коммутатора.

Так как затухание в воздушных линиях большой длины зависит от атмосферных условий, то этим вызывается необходимость-регулирования усиления всей системы. Регулировку эту осуществляют при помощи т. н. контрольной связи, выбирая между полосами частот, предназначенньпми для разговоров, специальную несущую частоту. При каждой усилительной установке в приемнике имеется прибор, отмечающий уровень передачи (см. Телефонная передача). Стрелка этого прибора должна нормально стоять на нуле шкалы или вообще в нормальном для данной системы положении. Если изменение линейного затухания вызовет изменение уровня передачи, то прибор покажет соответствующее отклопепие. Регулируя промежуточный усилитель или потенциометр конечного усилителя, можно добиться опять нормального уровня передачи. Кроме того конечный приемный пункт оборудуется еще сигнальной цепью к-рая дает предупреждение дел^урному технику в том случае, когда отклонение уровня передачи от нормального уровня превышает предельную, предварительно установленную величину. Для каждого направления передачи применяется отдельная контрольная частота. Так как эта связь не используется для передачи разговоров, то для нее берется очень узкая полоса, вследствие чего общий диапазон частот, отведенный для этих целей, незначителен.

Общие вопросы передачи. На фиг. 18 представлены типичные кривые затухания воздушных линий при высокой частоте в зависимости от диаметра проводов и состояния погоды. Затухание при сырой погоде возрастает приблизительно на 40% по сравнению с затуханием при сухой погоде. С повышением частоты эти отклонения еще более увеличиваются. Изменение затухания для данного конкретного случая определяют след. образом. Пусть имеется линия с диаметром провода 4 мм, протяжением 600 км при несущей частоте 25 кц/ск. Общее затухание при сухой погоде будет равно 4,8 непера, в очень сырую погоду - 6,0 неперов; разница-1,2 непера. На более длинных линиях, в случае применения промежуточных усилителей (трансляций) или переприема, отклонения эти могут достигать очень значительной величины. Устойчивость передачи в значительной степени зависит от качества изоляторов. Применяя изоляторы соответствующего типа, дающие даже и в сырую погоду небольшие потери для токов высокой частоты, можно достигнуть еще большей устойчивости передачи. Приведенные здесь данные затухания относятся к проводам, подвешенным на телефонных изоляторах старого стандартного тина, которые до сих пор применяются еще на большинстве телефонных линий. В настоящее время начинают однако входить в употребление изоляторы нового улучшенного типа, при которых изменения в затухании, происходящие вследствие изменения атмосферных условий, уменьшаются в 3 раза, абсолютная же величина затухания для высоких частот уменьшается до 25%. Как было указано выше, для телефонирования

несущими токами пользуются в большинстве случаев воздушными линиями. Когда такие- линии проходят через густо населенные районы, необходимо нек-рые участки воздушных линий убрать в кабели. Вследствие малого диаметра кабельных жил неблизкого взаимного расположения их затухание при высоких частотах достигает значительной величины даже и на сравнительно небольших участках кабеля. В связи с этим были предложены особые способы пупинизирования кабелей (см. Пупинузация), к-рые позволили значительно уменьпсить затухание при высоких частотах и благодаря к-рым волновое сопротивление кабельной цепи в значительной мере приближается к волновому сопротивлению воздушных линий, вследствие чего уменьшаются потери от отражения. Этот факт имеет весьма существенное значение, так как волновое сопротивление воздушной цепи колеблется от 600 до 700 й, непупи-низированный же кабель имеет волновое сопротивление порядка 130-150 й. Возникающие при этом потери вследствие отра-жепия достигают больпюй величины даже и на коротких участках непупинизирован-ных кабелей. В современных пупинизиро-ванных кабелях, применяемых для систем несущих токов, катушки (самоиндукция их

3- 10~з Н) ставятся на расстоянии 200 м. Пупинизированные кабельные линии имеют волновое сопротивление, близкое к волновому сопротивлению воздушной линии на всем диапазоне частот, применяемом для передачи несунщми токами. Пупинизация уменьшает затухание кабеля для высокой частоты примерно вдвое. Для станционных кабелей и проводов и для очень коротких промежуточных и входных кабелей применяются особые способы пупинизирования.

Связь на несуших частотах почти не испытывает мешающего влияния со стороны посторонних токов. Однако это объясняется скорее устройством аппаратов и установок, чем свойствами токов высокой частоты. Паш опыт показал, что если не принимать специальных предохранительных мер, то могут возникнуть мешающие воздействия от следующих посторонних источников энергии : а) высших гармоник силовых установок; б) частот, производимых силовыми линиями, например в случаях возникновения дуги на изоляторах, при действии предохранителей различных видов, при работе электрич. ж. д., при групповом уличном освен1;ении и т. д.; в) систем несущей частоты, применяемых на линиях передачи электрич. энергии; г) мопшых радиостанций. Силовые установки дают обычно гармоники, частота к-рых лежит вне того диапазохьа, к-рый применяется для системы несущих токов, вследствие чего эти системы испытывают значительно меньше помех со стороны гармоник силовых установок, чем обыкновенные телефонные линии тональной частоты. Однако в некоторых случаях, например когда в системе группового уличного освещения, обслуживаемой отдельными групповыми трансформаторами или автотрансформаторами, перегорает лампа, то получающееся при этом насьшхение магнитной цепи трансформатора вызывает гармоники значительной силы.

частота к-рьгх достигает 30 кц/ск. и выше, и к-рые вносят заметные помехи в систему телефонирования несущими токами. Более серьезным источником помех являются неисправности в силовых линиях, при к-рых получается образование дуги; сюда относятся возникновение дуг на изоляторах, утечка через деревья, касающиеся проводов линии, действие громоотводов, ненормальное искрение коммутатора или контактного кольца, переключение и т. д. Иногда телефонные системы несущих токов интерферпруют с лежащими вблизи них силовыми линиями, используемыми для телефонной передачи несущими токами. Вследствие широкого распространения систем несущей частоты на силовых магистралях и в виду того, что применяемая в них мощность передачи во много раз превышает мощность описанных здесь систем, интерференция со стороны их могла бы стать источником более серьезных помех, если бы эти линии не работали на частотах более высоких, чем тот диапазон частот, к-рый применяется для телефонных линий. Радиотелеграфные станции, работающие на частотах, лежащих в диапазоне, используемом для установок многократного телефонирования, могут явиться источником помех там, где линии несущих токов проходят сравнительно близко от радиостанций, Воздупшые телефонные линии играют роль длинноволновых антенн и принимают энергию, получаемую радиостанциями. Эта энергия попадает сначала в провод и затем уходит в землю. Но вследствие остаточной асимметрии линии часть энергии неизбежно попадает в приемные аппараты в виде звуков, напоминающих гетеродинные сигналы в радиотелеграфном приемнике. Молния и другие статич. разряды являются главной причиной шумового фона, наблю-даюшегося во всех линиях несущей частоты. Помехи эти обычно невелики, если не считать такие случаи, как гроза и т. д.

Воздушные телефонные линии, расположенные в непосредственной близости друг от друга, при одновременной работе подвержены взаимному влиянрпо (явлению подслушивания) вследствие индуктивного и емкостного взаимодействия проводов. Для многопроводных воздушных линий этот вопрос имеет серьезное значение даже и в том случае, когда применяемые частоты не превышают тонального диапазона. Для устранения переходных разговоров применяется скрещивание, транспозиция (см.) проводов. С повышением частот, используемых для передачи, мешающее влияние линий друг на друга усиливается. Поэтому транспозиции проводов линий, используемых для несущих частот, устанавливаются значительно чаще, чем на линиях, работающих лишь низкой частотой (в некоторых случаях даже через столб). Явление подслушивания можно значительно уменьшить следующими мерами: 1) правильным установлением направлений несущих частот; 2) выравниванием уровней передачи между системами несущей частоты, работающими по линиям, которые идут параллельно на большом протяжении; 3) применением ступенчатого расп1)еделения частот (фиг. 17); 4) тщательной согласован-
