Фиг. 1.

состоит из газовой бюретки V, в к-рую засасывается воздух, насыщенный пахучим веществом, и газовой бюретки М, при помопщ которой производится отмеривание насыщенного воздуха и разбавление его свежим; О-наконечник, через к-рый происходит выдувание полученной смеси в носовое пространство: Менее совершенным, дающим относительные цифры, является способ, основанный на приготовлении растворов пахучих веществ различной концентрации в непахучем растворителе и определении их. запаха простейшим путем. Весьма несовершенен также метод, который основан на измерении расстояния от источника запаха, при к-ром запах перестает восприниматься. Довольно широко используется в О. метод Цваардемакера, основанный на измерении поверхности, с к-рой происходит испарение пахучего вещества. В основу способа положены следующие соображения: при постоянной скорости движения воздуха вдоль испаряющей поверхности количество вещества, уносимого воздухом, пропорционально величине поверхности, а в случае цилиндрич. поверхности оно пропорционально длине цилиндра. При равных отрезках ци.диндра сила восприятия зависит от концентрации испаряющихся растворов и силы запаха веществ, к-рые м. б. выражены в виде одори-метрич. коэф-та или ольфакты Цваардемакера. Основным элементом аппарата Цваардемакера, ольфактометра (фиг. 2), яв-

Фиг. 2.

ляется испарительный элемент -- пористая трубка О, к-рая во время опыта смачивается раствором испытуемого вещества; для изменения поверхности испарения на нее надвигают металлич. гильзу; А-газовая бюретка емкостью 100 ем, обогреваемая электрич. током; D-измеритель скорости воздушной струи; о-наконечник для нюхания; получаемые данные выражаются в см длины цилиндра и являются следовательно относительными. Колебания результатов, полученных разными экспериментаторами при помощи аппарата Цваардемакера, меньше, нежели при других способах.

Определения специфичного предела разбавления имеют целью установить, насколь-

ко д. б. повышено раздражение, чтобы от разных пахучих веществ получилось впечатление одинаковой си.71ы, т. е. этим путем ус-танав.тивается практически относительная сила запаха вещества. Указанный метод проработан очень мало; имеются лишь данные, которые получены при помощи аппарата Цваардемакера с двумя параллельно вк.яю-ченными испарительными трубками.

Одориметрия, пользуясь методами О., должна занять в ближ:айшее время соответствующее место в практике производств, использующих душистые вещества. См. Спр. ТЭ, т. I, Пахучие вещества.

Лит.: S t г а m 1 i к Е., Handb. d. Physiologic d. niederen Sinne, B. 1, Lpz., 192Гз; Z w a a r d e-maker H., Lodorat, P., 1925; Henning H., Der Geruch, 2 Aufl., Lpz., 1924; Handb. der biolo-gischen Arbeitsmethoden, hrsg.v. E. Abderhalden, B. 5, T. 7, p. 455, В.-W., 1923. Б. Рутовский.

ОЛЬХА (Alnus), деревья и кустарники из сем. Betulaceae, произрастающие в количестве не более 14 видов в Северном полушарии. В пределах СССР распространены следующие виды: Alnus glutinosa L.-черная ольха, А. incana-серая ольха, А. viridis- зеленая О., А. cordifolia, А. orientalis, А. barbata. Из всех этих видов наибольшее хозяйственное значение имеет черная О. Это дерево влажных равнин, к-рое произрастает на сырых почвах и даже на торфянистых болотах с проточной водой, образуя чистые древостой; она дает ровный и прямой ствол высотою 20-25 м, при диам. в 40-50 см, с темнобурой трещиноватой корой. Листья у черной О. об1эатнояйцевидные, при основании клиновидные, а на вершине закругленные или дан^е выемчатые. Черная О.- однодомное растение, но раздельнополое, ее мужские цветы собраны в сережки, которые развиваются к осени и, так же как и женские сережки, зимуют открыто и расцветают весною. Плоды, заключенные в деревянистых шишках, созревают осенью, но семена выпадают весною. Черная ольха разводится семенами и любит влажную и плодородную почву. Древесина ольхи белая и бледнокрасная, после срубки по мере лежания на воздухе принимает желто-красный цвет. Объемный вес сухой древесины 0,53. Легкая и мягкая древесина имеет широкое применение (столярные поделки, резные, и токарные изделия, сигарные ящики, деревянная посуда, фанера). Ольховая древесина служит ташке и как материал для различных подводных сооружений (сваи, желоба, колодезные срубы); образующиеся на стволах наплывы дают красивый и высоко расцениваемый материал. Из коры добывают дубильные вещества (см. Спр. ТЭ, т. III, стр. 110 и 118) и краски: черную, красную и желтую. Северная граница распространения черной О., А. glutinosa, в Европ. части СССР-62°,на востоке она встречается на Байкале и на Алтае, на юге-на Кавказе, в Персии и в М. Азии. Серая О., А. incana, занимает столь же обширную территорию распространения, как и черная, но деревья не достигают таких размеров. Она отличается гладкой сероватой корой и листьями с заостренной вершиной, произрастает и на сухих почвах. Качества ее древесины и употребление-как у черной О. Н. Нобранов.

ОМ, единица измерения электрич. сопротивления. Принятой единицей электрич. сопротивления в СССР является международный О., т. е. сопротивление, оказываемое неизменяющемуся электрическому току при Г тающего льда ртутным столбом, имеющим повсюду одинаковое сечение, длину 106,300 см и массу в 14,4521 з (эта масса соответствует сечению столба ртути в 1 мм и м. б. измерена с большей точностью, чем сечение). Для СССР эталоны (см.) международного О. изготовляются и поверяются по ртутному образцу Главной палатой мер и весов Союза. МЭК (Международный электротехнич. комитет) установил для международного О..обозначение Q (или О.). В популярньЕХ изданиях или в случае затруднительности ирименения латинского или греч. алфавита допускается обозначение О. русскими буквами, например 1 ом. В теоретич. исследованиях часто пользуются абс. единицей сопротивления, имеющей в абс. электромагнитной системе CGS размерность скорости (см/ск), или же а б с о-лютным или практическим омом, равным 10 электромагнитных единиц CGS сопротивления. 1 международный ом равен 0,99948 абсолютных О. Это различие<0,05% и для обычных технических измерений несущественно, я. Шпильрейн.

ОМА ЗАКОН, пропорциональная зависимость между силой тока г и напряжением U вдоль отрезка линейной неразветвленной электрич. цепи:

i=. (1)

Множитель пропорциональности R называется электрич. сопротивлением (см.). Величина R зависит от геометрич. размеров и материала и не зависит от приложенного напряжения. Сопротивление большинства проводников зависит от t°\ электрич. ток нагревает проводники, и поэтому на практике со- противление R изменяется в зависимости от приложенного напряжения. Напр. сопротивление электрич. лампочки будет различным, если его измерять в холодном состоянии при напряжении в 2 V или при нормальном напряжении в 120 V. При наличии неодно-родностей в проводнике могут возникать электродвижущие силы (см.). В этом случае О. 3. принимает более общий вид

г.Ц^, (2)

где 2е-сумма эдс, включенных в данный отрезок сопротивления. Для замкнутой неразветвленной цепи О. 3. принимает вид

При переменном токе О. з. неприменим благодаря явлениям индукции (см. Индукции закон).

Для нелинейных проводников О. з. удобнее выражать в диференциальнойформе: вектор плотности электрич. тока J пропорционален вектору напряженности электрического поля Е:

J = aE. (4)

Коэф-т пропорциона.яьности а называется удельной проводимостью тела. Для отрезка длиной I и сечением /S линейного цилиндрич. проводника эта ф-ла эквивалент-

на ф-ле (1): сила тока i==jS, напряжение С7= El. Помножив обе части (4) на S, получают

i = oSE = и, т. е. ф-лу (1), где . Величина = е на-

зывается удельным сопротивлением (см.). В более сложных случаях ф-ла (4) позволяет вычислять распределение тока между двумя электродами (например токи в земле). При наличии в проводниках неоднородностей плотность тока становится пропорциональной сумме векторов напряженности поля -JE и внешнего поля JEg,:

Jaas + E,,). (5)

Линейный интеграл векторов Ед вдоль замкнутой цепи равен сумме эдс вдоль этой цепи. Ф-лы (4) и (5) применимы не только к изотропным телам, но и к кристаллам, но только у анизотропных тел множитель сг является уже не скаляром, а тензором, так что вектор J является линейной векторфункцией от Е.

Лит.: Круг К., Основы электротехники, 2 изд., М., 1926; Т амм И., Основы теории электричества, М.-Л., 1929; Поль Р., Введение в учение об электричестве, М.-Л., 1929; Abraham М., Theorie d. Elektrizitat, 8 Aufl., В. 1, Berlin-Leipzig, 1930; GohnE., Das Elektromagnetische Feld, 2 Aufl., Berlin, 1927. Я. Шпильрейн.

ОММЕТР, электротехнич. прибор для непосредственного измерения сопротивлений. О. бывают трех видов: типа вольтметра, типа мостика Витстона и тина магнитоэлектрич. приборов без противодействующей силы, с двумя крестообразно расположенными катушками. Действие О. первых двух типов основано на законе Ома 1= F : (Гг-ЬЕд.), где I-сила тока, проходящего через рамку О., V-приложенное напряжение, г<-внутреннее сопротивление О. и -измеряемое сопротивление, включенное последовательно с рамкой. Показания этих О. зависят от напряжения, питающего О. Поэтому перед измерением стрелку прибора каждый раз устанавливают на нуль , замыкая зажимы О. накоротко и регулируямагнитный(или электрич.) шунт. В качестве источников тока для О. первых двух типов могут служить элементы (сухие элементы, аккумуляторы), любой индуктор, помещенный в одном с О. кожухе или внешняя сеть.

О. типа вольтметра (измерители изоляции) применяются как для испытания состояния изоляции, так и для измерения ее сопротивления. Как приборы, предназначенные для измерения больших сопротивлений, они называются также мегомметрами. Приборы этого типа строятся многими фирмами. Они представляют собой обьганые вольтметры с большим внутренним сопротивлением, шкала к-рых проградуиро-вана в Й. Показания О. правильны только для определенного напряжения, указываемого на приборе. В качестве источника тока служит ручной индуктор, якорь к-рого снабжен контактными кольцами и коллектором; т.о. индуктор может служить источником переменного и постоянного тока. Переменным током пользуются для определений качественного характера (целость изоляции провода), постоянным током-:при измерениях количественного характера (измерение сопротивления изоляции провода). Ручные ин-

дукторы строятся для напряжения 110 220 V и более. Схема включения прибора показана на фиг. 1. Измерения производят след. обр. Нажимая ключ Т, вращают ручку индуктора К с такой скоростью, при к-рой указатель прибора устанавливается на начальном делении (соответствующем напряжению V, при к-ром прибор проградуирован). Затем, не изменяя скорости вращения, размыкают ключ Т; стрелка смещается, указывая значение измеряемого сопротивления Rj. изоляции в 2.

О. типа мостика Витстона дает возможность измерять малые сопротивления (порядка 5 Q) с точностью до 1%. Он заключает в себе стрелочный гальванометр, вклю-

Фиг. 1.

Фиг. 2.

ченный в схему моста, одно из плеч которого имеет несколько меньшее сопротивление, чем требуемое для равновесия моста. В это плечо включается искомое сопротивление, величина к-рого находится по отклонению гальванометра, имеющего равномерную шкалу и градуированного най.

О. с двумя катушками (фиг. 2) позволяет производить измерения сопротивления независимо от напряжения. По одной из катушек щ идет ток Ii через сопротивление г, величина которого известна; по другой щ идет ток через сопротивление R, которое надо определить. При разомкнутом выключателе В обе катушки (в отсутствие тока в их обмотках) занимают безразличное положение. При замкнутом выключателе они под действием токов Ji и Jg получают два вращающих момента:

Mik-H-Ii-cosa )

Жа = Я Ja sin а /

где а-угол, образованный плоскостью катушки с направлением силовык линий маг-лштного поля между полюсами постоянного магнита NS, Н-напряженность магнитного поля, к-постоянная. Положение равновесия катушек определяется из условия Mi= Jf 2. Отсюда из ур-ия (1):

Пренебрегая сопротивлением обмоток катушек, имеем:

Rxr- tg а.

Шкала О. градуируется в Q. Чувствительность прибора уменьшается с увеличением г, поэтому в О. этого типа имеются два сопротивления (Г1:Г2=1:100). При пользовании меньшим сопротивлением показания при- бора увеличивают в 100 раз.

В приборе фирмы Вестон (фиг. 3) обмотки катушек п-тлп^ навиты в противоположном направлении, вследствие чего при прохождении тока вращающий момент, действующий на катушки, стремится повернуть их в противоположные стороны. Добавочное сопротивление г', равное по величине сопротивлению обмотки катушки 2? имеет назначением сохранить силу главного тока в обмотке катушки 2 (до и после нажатия ключа D) неизменной. Вследствие этого Jj и Mj зависит только от R.

К числу распространенных технических О. относится меггер. Этот прибор имеет более сложную конструкцию по сравнению с предыдущим и приспособлен для измерения очень больших сопротивлений. Основными частями прибора являются ручной индуктор D постоянного тока и магнитоэлек-трич. прибор без противодействующей силы с тремя подвижными катушками Пу, щ, щ (фиг. 4). Через соединенные последовательно катушки щ и Пз постоянно проходит ток от генератора D, под влиянием которого вся подвижная система стремится вращаться против часовой стрелки. Через катушку w2 идет ток, величина к-рого зависит от измеряемого сопротивления, приключаемого к зажимам АВ. Этот ток вращает подвижную систему по часовой стрелке. Равновесие получается при нек-ром положении подвижной системы, зависящем от величины сопро-

Фиг. 3.

Фиг. д.

тивления Rj.. Катушка щ служит для получения более равномерной шкалы. Катушки Ui и Wg соединены параллельно, вследствие чего показания меггера не зависят от разврг-ваемого индуктором напряжения. Вращение индуктора не должно происходить со скоростью выше 100 об/м. В дорогих меггерах к индуктору придается фрикционная муфта, не позволяющая повысить скорость вращения сверх указанной. Такие меггеры служат для измерения сопротивлений, связанных с емкостью порядка 1 \).¥ и выше. Индукторы к меггерам строятся для напряжений 100-1-2 500 V в зависимости от пределов измерения меггера того или другого типа. Так, для типа Low Range* эти соотношения следующие:

При напряжении Пределы измере-индуктора в V иия в М2

100 0,01-=- 10

250 0,01-=- 20

500 0,014- 100

1 ООО 0,01Ч- 200

2 500 0,01-Hi ООО

Для измерения сопротивлений меньших 10 000 Q служат мостики-меггеры, у к-рых п^тем переключения рукоятки, расположенной на верхней доске прибора, схема-

внутренних соединений изменяется в схему мостика Витстона. Измеритель О. приобретает характер гальванометра, а источником тока служит тот же индуктор, имеющий два коллектора, но с обмотками, переключенными параллельно, в то время как при работе меггером обмотки включены последовательно. При измерении необходим магазин сопротивлений.

Из других разновидностей О. распространены: 1) Метром , отличающийся от меггера тем, что магнитные пени для О. и индуктора различны; 2) Омега -отличается от О. Ве-стона тем, что подвижные катушки имеют широкую форму, занимая все междужелезное пространство магнитов (большая отклоняющая сила и большой угол смещения); пределы его измерений: от 0,01 й до 100 Ш; 3) Омер , применяющийся для определения утечки тока; он основан на электростатическом принципе действия (электростатический квадрантный вольтметр); 4) универсальный омметр фирмы Norma ; пределы его измерений: 1-м ООО SJ; l-i-0,00001 й и до 2 Мй.

Лит.: Б азилевичВ.В., Электротехнич. измерения и приборы. Л., 1929,- Г е р м а н н И., Электрич. измерительные приборы, пер. с нем., М., 1928; СЭТ, Справочная книга для электротехников, т. 1, отд. 3, Л., 1928 (обширная библиография); G г и h п К., Elektrotechnische Messinstrumente, 2 Aufl., Berlin, 1923; L a w s F., Electrical Measurements, N. Y., 1917; К e i n a t h G., Technlsche Messgerate, B. 1, Mch.- Berlin, 1925. И. Мельников.

ОМЫЛЕНИЕ, гидролитич. расщепление сложных эфиров (в присутствии кислот или оснований); в результате омыления получаются соответствующий спирт и кислота (или соль последней); общая схема реакции следующая:

R COORi + НаО К,* СООН + Ri ОН (см.Гидролиз сложных эфиров). Частным случаем О. является разложение жиров (глицеридов высших жирных к-т) действием щелочей, причем получается глицерин и соль жирной к-ты (мыло); отсюда и происходит термин омыление (см. Жг1рии'масла. Мыловарение). В широком смысле омы.лением называют всякое гидролитическое расщепление органического вещества (амидов, нитрилов и т. п.).

ОМЫЛЕНИЯ ЧИСЛО, коэфициент омыления, число К е т с т о р ф е р а- число, показывающее количество едкого кали, КОН, в мг, требующееся для полного омыления (нейтрализации всех к-т- свободных и связанных) 1 г жира, масла или смолы (см. Кислотное число). Для определения О. ч. в колбу с навеской испытуемого вещества наливают 50 см /а^ спиртового раствора КОН и нагревают на водяной бане ок. 1 часа, после чего прибавляют несколько капель 1%-ного раствора фенолфталеина и титруют N раствором соляной к-ты до полного исчезновения окраски. Параллельно с этим производят т. н. холостую, или слепую, пробу, т. е. аналогичный ОПЫТ, но без навески жира. Разность а количеств израсходованной соляной кислоты в обоих опытах (получившаяся вследствие того, что часть КОН пошла на омыление жира) умножают на число b-вес КОН (в г), соответствующий 1 ем соляной к-ты,-я получают число г КОН, пошедшего на омыление жира; разделив его на с-вес навески

жпра-и помножив на 1 ООО, получим в мг вес КОН-число омыления по следующей формуле:

J ООО а ь

X =--~

с

Присутствие низкомолекулярных к-т повышает О. ч. и, наоборот, высокомолекулярные к-ты дают низкое О. ч. Ббльшая часть жиров и масел, состоящих из к-т с 16-18 углеродными атомами, имеют О. ч. в пределах 190-200; примесь неомыляемых (минеральных масел и др.) понижает О. ч. Определение числа омыления смол сложнее, чем жиров, вследствие присутствия в смолах двуосновных органических кислот, их ангидридов и лактонов.

Числа омыления различных жиров и масел см. Спр. ТЭ, т. Ill, стр. 71. Н. Ельцина.

ОНДОГРАФ, контактный прибор для снятия кривых напряжения (или силы тока) установившегося режима. Применяется при исследовании колебаний не очень большой частоты (порядка промьшгленных) и происходящих в достаточный промежуток времени. Принцип современных конструкций О. основан на методе Жубера: измеряемый прибор периодически включают в исследуемую цепь на столь короткое время, что в течение его напряжение или силу тока можно считать практически неизменными. Прибор включается синхронно с колебаниями напряжения или тока в цени, причем фаза наблюдаемых по прибору величин может быть выбрана произвольной. В качестве измерительног(>

Фиг. 1.

прибора в схеме О. (фиг. 1) используется баллистич. гальванометр (см.) или электро-статич. электрометр (см.). При снятии кривой напряжения к точкам Ли В испытуемой цепи приключается периодически заряжающийся конденсатор С, правая обкладка которого присоединена к точке В цепи непосредственно, в то время как левая присоединяется к точке А периодически при замыкании контакта между щеткой Ki и контактной пластинкой N, расположенной на вращающейся синхронно эбонитовой шайбе М (ш а й б а Ж у б е р а). На медное кольцо Q, скрепленное с шайбой М и соединенное с контактной пластинкой N, нажимает щетка К2- Вследствие синхронного с колебаниями напряжения вращения шайбы М конденсатор С присоединяется к точкам цепи А и В строго периодически; т. о. он фиксирует-вполне определенную фазу напряжения. Переводя вьшлючатель II вправо, определяют

величину заряда конденсатора С, разряжая его через гальванометр G. Отклонение последнего будет пропорционально мгновенному значению напряжения между Avl В. Передвигая затем последовательно щетку по градуированной дуге и устанавливая таким образом новый момент замыкания контакта на шайбе соответственно новой фазе измеряемого напряжения, измеряют мгновенные значения напряжений между точками цепи А ж В, разнящиеся между собой по фазе. По полученным значениям вычерчивают кривую (фиг. 2). Для снятия кривых тока обкладки конденсатора С присоединяются к концам BE шунта г (фиг. 1).

В модели (фиг. 3) О. системы Госпиталье (Hospitaller) зарядка конденсатора и разрядка его на измерительный прибор (гальванометр) производятся при помощи вращаю-

Фиг. 0.

щегося коммутатора М (фиг. 4) в форме барабана с проводяпщми контактными пластинками и с тремя наложенными щетками К^, K ,Ki (фиг. 4). Когда щетки и окажутся одновременно в контакте с проводящишг пластинками коммутатора, конденсатор С заряжается; разрядка его на гальванометр G происходит, когда в таком же положении окажутся щетки и К^. (момент соответствует фиг. 4). Коммутатор и барабан приводятся в движение синхронным двигателем. Между двигателем и коммутатором включено такое механич. сцепление, что 1 ООО оборотов двигателя соответствуют 999 оборотам коммутатора. Результат получается аналогичн. непрерывному сдвигу щеток (фактически остающихся непод-ь вижными) относи- тельно кривой на-прял^ения, вследствие чего ондограф вычерчивает непрерывную кривую исследуемого напряжения.

Из других разновидностей прибора необходимо отметить О. с ламповым генератором. Прибор основан на применении вспомогательной частоты, немного разнящейся от частоты исследуемых колебаний. В этом приборе ламповый генератор вспомогательной частоты (с одним триодом) присоединен к нити накала и одной из сеток двухсеточной

Фиг. 4.

лампы, в анодную цепь к-рой включен гальванометр. Подлежащее исследованию переменное напряжение присоединяется к нити накала и второй сетке двухсеточной лампы. Прибор весьма чувствителен и применяется к исследованию колебаний различного числа периодов (обычного в электротехнике сильного тока). Более совершенным типом этих приборов является осциллограф (см.).

Лит.: СЭТ, Справрчная книга для электротехников, т. 1, отд. 3,§§ 145, 146, Л., 1928 (там же библиография); БазилевичВ., Электротехнич. измерения и приборы, Л., 1929. И. Мельников.

ОНДУЛЯТОР, сифон-рекордер, телеграфный аппарат, применяемый для при-

Фиг. 1.

ема сигналов и дающий непрерывную гра-фич. запись принимаемых сигналов на бумажной ленте; О. в настоящее время важнейший в мировой практике аппарат радиоприема в кол1мерч. радиосвязи. В отличие от широко применяемых для тех же целей контактных телеграфных аппаратов (например аппарат Морзе, Уитстона и др.), дающих запись на ленте лишь при приеме тока от сигнала, ондулятор дает непрерывную за-пись как при приеме тока от сигнала, так и в случае паузы при отсутствии сигнального тока, причем при паузе записывается непрерывная прямая черта, а сигнал вызывает поперечное смещение пишущего пера на ленте. На фиг. 1 для примера изображены: а) образец записи, получаемой на ленте при О., и б) образец записи тех же сигналов при контактном аппарате. Главное преимущество О. над контактными аппаратами.

111кГьГ1 Ш;ПЛГиплшг1 1ГШ1ЛГТгЛГи

ФПГ. 2.

вытекающее из характера даваемой им записи, заключается в том, что он позволяет при некотором навыке распознавать искаженный по той или иной причине сигнал. Это его свойство имеет особенно большое значение: 1) для радиотелеграфа, где прием не м. б. в заранее желаемой степени гарантирован от помех со стороны атмосферных разрядов и других радиостанций, и 2) в кабельной телеграфии на большие расстояния, где значительные искажения сигналов вызываются линией и где в силу этого принята передача кодом Морзе при двустороннем токе: одно направление тока для тире, другое-для точки. Сказанное хорошо иллюстрируется образцами записи, производившейся по радио при мешающем действии атмосферных разрядов: а) на О. и б) на ресивере Уитстона, показанными на фиг. 2. Действие атмосферных разрядов показано крестиками над лентой (фиг. 2).

Основные требования, предъявляемые к О.: 1) отчетливая запись при наивысших практических скоростях (до 200-350 слов в мин.); 2) пищущая часть должна возможно точнее воспроизводить кривую сигнального тока для читаемости сигналов при помехах; 3) простота обслуживания, особенно пишущей части, которая к тому же д. б. и механически прочной; 4) при максимальном удовлетворении пунктов 1, 2 и 3 возможно наименьшее потребление энергии от сигнала для надежной записи со всеми скоростями. В О. для приведения в действие его пишущей части в большинстве случаев исполь-

Фиг. 3.

зуются те же электромехан. системы, которые находят испо.яьзование в громкоговорителях. В О. к этим системам предъявляется основное требование, чтобы они обеспечивали наименьшую инерцию всей пишущей части, для чего подвижная часть их (включая и перо) д. б. устроена возможно наиболее легкой, а намагничивающиеся части должны обладать возможно меньшей магнитной инерцией. Существует большое количество разнообразнейших типов О., разработанных различными фирмами как для -радио, так и кабельной телеграфии. Наибольшее признание в мировом масштабе получили в настоящее время следующие типы О.

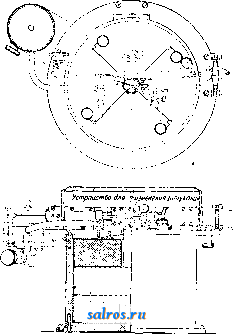

1) О. сист. Крида, представляющий собою усовершенствование устаревшего О. системы Лаурицена, является наиболее про-

стым и дешевым типом О. Он состоит (фиг. 3) из трех частей, расположенных на общем постаменте: 1) пишущего устройства а, 2) механизма, протягивающего ленту с регулятором скорости Ь, и 3) мотора с, приводящего во вращение ведущие колеса протягивающего механизма. Пишущее устройство, сделанное съемным, состоит из 2 прямых электромагнитов 1, в междуполюсном пространстве к-рых на оси помещен якорек, несущий две магнитные пластины (фиг. 4) и совершающий под действием сигнала вращательное движение. К оси якорька сверху штифтом ири-кренлено маленькое седло 2, к которому воском приклеивается тонкая серебряная изогнутая сифон- пая трубка 5, прижатая одним своим концом к ленте, а другим опущенная в чернильницу, наполненную спиртовыми чернилами. Ток от сигналов подводится к катушкам электромагнитов (сопротивление каждой равно 1 600 Q), включенным последовательно. В протягивающем устройстве имеется ведущее ленту колесо 4 (фиг. 3) с насечкой, вращаемое через посредство фрикционного дискового регулятора 6-6 коллекторным мотором с для постоянного или переменного напряжения 110 или 220 V. При помощи фрикционного регулятора можно в очень широких пределах менять скорость протягиваемой ленты от 1 до 5 м/мин. О. системы Крида точно так же, как и большинство О., дает отчетливую запись только при ограничении поперечных движений сифонной трубки при помощи или 2 пар стопорных винтов, помещенных у концов сифонной трубки (в новых образцах), и.яи при помощи специальной накладки с V-образным вырезом 7 (в старых образцах; фиг. 3). О. системы Крида предназначен для работы от двустороннего тока, однако он хорошо работает и при

Фиг. 5.

одностороннем токе в цепях реле или в анодной цепи выпрямительной лампы при токе от сигналов не меньше 6-8 шА (надежная запись). Наиболее слабым местом О. системы Крида является хрупкость и быстрая изнашиваемость его пишущей части; последняя особенно относится к трубке и ее креплению , однако это в значительной мере компенсируется простотой устройства. О. сист. Крида при двустороннем токе надежно записывает сигналы, передаваемые со скоростью 200-250 слов.

2) О. с магнитным барабаном, выпускаемый фирмой Маркони, разработан

англ. инж. Мак Лечленом. Пишущая часть этого О. показана на фиг. 5. Она состоит: 1) из вращающегося барабана Л, сделанно-

Фиг. 6.

го из мягкого железа и имеющего полости, в которых уложены одна или несколько катушек, намотанных коаксиально барабану; концы катушек подведены к соответствующим парам контактных ко.чец, и 2) стальной или мягкого железа накладки 1, которая скользит по периферии барабана. Когда вращающийся барабан намагничивается током сигнала, эта накладка прижимается к чугунным кольцам и увлекается вращающимся барабаном по направлению его вращения, притягивая язычок Т качающегося коленчатого рычага к стопору М, где он и удерживается до прекращения действия сигнала. По прекращении тока сигнала пружина 2 оттягивает рычаг обратно к стопору S. К концу этого же рычага прикреплена сифонная трубка 3, к-рая т. о. при движении рычага совершает поперечные движения по ленте и дает запись сигналов. Величина тангенциальной тяги, получаемой благодаря притяжению накладки к барабану, во много раз больше вычисленной по давлению, обусловливаемому магнитным притяжением для коэф-та трения /=0,6. Отношение тяги, получаемой экспериментальным путем, к вычисленной зависит от плотности потока у контактирующейся поверхности накладки и может превосходить цифру 70. Для работы с наибольшими скоростями О. требует от сигнала ток ЗшА, двусторонний ток-1 шА. Фирма Марконп вы-

Фиг. 7.

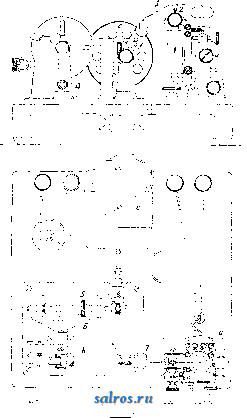

пускает 2 типа О. с магнитным барабаном: тип 193 (фиг. 6, где А-электродвигатель, В-барабан, С-контактное реле) с 2 катуш-

ками (каждая из них имеет сопротивление 2 500 S) и тип и. g. 4 с одной катушкой.

3)0. с подвижной втягивающейся катушкой, построенный по принципу динамич. громкоговорителей (см.), впервые был разработан в Америке в лабораториях Radio Corporation of America Бле-кенеем и Миллером. Пишущая часть этого О. показана на фиг. 7. Принцип действия этого устройства заключается в следующем. В радиальном теле, создаваемом большими цилиндрич. катушками nig горшко-образного электромагнита, подвешена на 4 металлич. струнах коаксиально с магнитным сердечником т маленькая кольцеобразная подвижная катушка к. К этой катушке при помощи специальной рамкп прикреплен рычажок г с пишущим пером, состоящий! из коротенькой металлич. трубки, сое-

Фиг. 8.

диненной резиновым шлангом / с чернильницей. Рычаг прикреплен одним концом к постаменту при помощи пластинчатой пружины S, дающей возможность перу совершать вертикальные движения. Лента i, как видно из фиг. 7, находится также в вертикальном положении. При прохождении тока от сигнала через подвижную катушку, последняя, в силу взаимодействия поля, создаваемого ею, с полем электромагнита, поднимается кверху и чертит на ленте верти- кальную .тинию. При прекращении прохождения тока сигнала через катушку, последняя снова опускается вниз. Конструктивные чертежи этого О. показаны на фиг. 8. В этом ондуляторе лента продвигается при помощи отдельного моторного протас-кивателя ленты. Для записи со скоростями до 100 слов при сопротивлении катушки в 1 ООО 2 этот О. требует тока от сигнала в

Фиг. 9.

4 mA, для записи со скоростями до 200 слов 8 mA. Основным достоинством этого О. является прочность и простота конструкции пишущей части, минимум регулировок при записях с наибольшими скоростями, что представляет большое удобство в эксплоа-тационном отношении. В целях придания ему законченной, во всех отношениях удобной для эксплоатации, конструкции американцы беспрерывно производят усовершенствование его отдельных деталей. В настоящее время в отношении удобства эксплоа-тационного обслуживания этот О. является наилучшим. Недостатком О. является необходимость подмагничивания электромагнита постоянным током, для чего и служат катушки т^, показанные на фиг. 7. Аналогичный О. выпускается и фирмой Маркони в Англии- ондулятор для больших скоростей , типа и 6-2.

4) О. с вращающейся катушкой (используемый гл. обр. в кабельной связи). (Существует большое количество ондуляторов, построенных по этому принципу (О- Лодж-Мюирхида, Суитона, Вейнбергера, Сименса и т. д.). Принцип устройства наиболее совершенного из них, О. Сименса и Гальске, аналогичен устройству гальванометра с вращающейся катушкой. Принципиальная схема его устройства представлена на фиг. 9. Действие его заключается в следующем. Между полюсами сильного электромагнита подвешена на простой стальной проволоке вращающаяся катушка К. При помощи винта С эта проволока м. б. натянута. Проволока с одной стороны от катушки лежит на грифах D из слоновой кости. Перемещением этих грифов можно укоротить действующую длину проволоки. Непосредственно к катушке прикреплен пишущий рычаг с пером также в виде металлич. трубки. Вращающаяся катушка вместе с подвесом и регулировкой последнего выполнена в виде легко сменяемой отдельной единицы. Катушка обернута шелковой лентой и весит вместе с обмоткой ~4 г. Одним вводом для катушки служит проволока подвеса, другой ввод осуществлен при помощи ножевого

Фиг. 10.

контакта. Электромагнит питается постоянным током при напряжении 110 или 220 V. Для записи кодом Морзе со скоростями до 150 слов О. требует ток 2 mA, при скоростях меньших он м. б. отрегулирован на запись притоке от сигнала 0,5 mA и меньше. В этом О. так же, как ив О., приведенном выше в пункте 3, для придания форме записываемых сигналов прямоугольного характера вместо ограничителей применяются устройства, вносящие затухание в под-

вижную систему, основанные на увеличении трения рычага, несущего неро О. неподвиж:-ной части. Как было отмечено выше, этот О. может быть применен и для записи кабельным кодом, для чего катушка устанавливается так. обр.-, чтобы перо заняло средне*:-положение на ленте. На фиг. 10 показан образец такой записи при кабеле длиной 1 200 км (R=l 620 й, и С = 288 {лР). Для радиотелеграфа, как показывает практика, О. с вращающейся катушкой в эксплоатации менее удобен, чем разобранные выше типы О.

Лит.: Куксенко П. Н., Аппарат Крида, М., 1928; Weinberger J., The Recoraing of High Speed Signals in Radio Telegraphy, Proc. of the Inst, of Radio Eng. , N. Y., 1922, v. 10, 3; В a n n e i t z F., Taschenbuch d. drahtlosen Telegraphie u. Teleoho-nie, Berlin, 1927; Nesper E., Radlo-Schnelltele-graphle, в., 1922; Marconi Magnetic Drum Recorders, Ieaflet, 102213, L., s. a.; J i p p A., Der neue Dreh-spulen-Schnellschreiber топ Siemens-Halske, Jahrb. d. drahtl. Telegr.*, В., 1926, В. 27, Н. 6.

ОПАЛ (благородный, огненный, полуопал, чиалит, молочный, восковой, менилит и др.) по химич. составу является гидратом кремнезема (SiOg Н2О) с изменчивым количеством воды, а по строению коллоидальным веществом, с чем связаны его характерные свойства. Игристый благородный О. ценится как редкий драгоценный камень. Главное распространение О. в виде разнообразнейших коллоидальных масс, накапливающихся в некоторых климатич. поясах в больших количествах и вызывающих окремкение целых слоев земной коры (пустыни: Калахари в Ю. Африке, центральная часть Австралии, Каракумы в Ср. Азии и др.). К опаловому веществу относятся и кремневые осадки, отлагаемые диатомовыми водорослями и имеющие большое практич. значение (кизельгур, инфузорная земля). Благородным О. называют те разновидности, которые обладают своеобразной игрой света-иризацией, вызванной рассеянием лучей света в связи с многочисленными мелкими трещинками. Гранится обычно кабошоном и идет на мелкие поделки. Цены весьма неустойчивы, для высших сортов довольно высоки (до 20 р. за к), хотя в последнее время очень снизились. Происхождение благородного О. связано или с отложениями из горячих после-вулканич. вод или в условиях пустынного климата (Австралия). Главные месторождения: Австралия (с прекрасными иризирую-щими черн. сортами), Чехо-Словакия, Мексика. В СССР месторождения О., к-рый мог бы

итти в огранку, неизвестны. . а. Ферсман. Лит.: см. Драгоценные камни.

ОПАЛЕСЦЕНЦИЯ, явление рассеяния света мутной средой, т. е. взвешенными (коллоидными) частицами, содержащимися в данной жидкости или твердом теле и освещаемыми светом от какого-либо источника. Таким образом О. обусловлена эффектом Тиндаля (см. Нефелометрия, Коллоиды). Типичными опалесцирующими жидкостями является большинство коллоидных растворов (золи серы, кремневой к-ты). Опалесцирующими же твердыми телами являются обычно гели, нанр. крахмальный клейстер и несколько напоминающий его по О. гель кремневой к-ты (nSiOg- mHgO), как свеже образованный,-так и затвердевший в минерало-

гич. формах-в виде опала (от к-рого и происходит термин О.), халцедона, агата (в тонких слоях). Голубоватая окраска света О. объясняется законом Релея, согласно которому интенсивность рассеянного мутной средой света будет обратно пропорциональна А, где Я - длина волны света. Т. о. голубой свет рассеивается значительно сильнее красного; при освещении же белым светом рассеянный свет опалесценции будет тем более чисто голубым, чем менее рассеивающие свет частицы. При крупньпс же частицах в более грубодисперсных системах опалес-ценция будет белесоватой. Так же объясняется и цвет неба и цвет морской воды. См. Рассеяние света.. п. Ребиндер.

ОПАЛИВАНИЕ бумажного или льняного кускового товара, чулок и других изделий, производимое на опальных машинах ( па-лилках ), имеет целью удаление с поверхности последних ворса и отдельных волоконцев. Различают плитные, цилиндрические, газовые и электрич. опальные машины.

Плитная палилка состоит из двух рядом стоящих кирпичных топок, перекрытых чугунньши или медными плитами, имеющими вкд опрокинутого корыта. В топках развивается высокая t° сжиганием нефти в форсунках иди иного топлива (торф, каменный уголь, газ); реже применяется электрич. нагрев плит. Ткань, проходя со значительной скоростью (для миткалей ок. 150 кусков по 42 1 м в 1 ч. в 1 по.10тно), касается раскаленных плит по образующим их цилиндрич. поверхности. Скорость товара устанавливается т. о., что волокно не перегревается выше 150°, т. е. не достигается критич. t° для целлюлозы, при которой начинается ее разложение. Для лучшего использования развиваемой в топках теплоты ткань при помощи особых качающихся от шатуна железных рам прижимается к различным образующим плит. Медные плиты предпочитают чугунным, т. к. они лучше проводят тепло и с них легче удалять окалину. По прохо-ледении через опальные машины ткань для тушения искр пропускают через водяной либо паровой ящик.

Раскаленная поверхность плит использу- ется более совершенно цилиндрическими опальными машинами; в них продукты горения из топки поступают во вращающийся цилиндр, накаляют его и уходят в дымоход, соединенный с противоположным концом цилиндра; последний приводится во вращение при помопщ зубчатых колес. Ткапь, огибая направляюшде ролики, скользит в два полотна по поверхности нагретого вращающегося цилиндра, затем направляющими роликами отводится в паровой искротушитель. При отоплении нефтью, кирпичная топка заменяется небольшой железной цилиндрической коробкой, выложенной внутри огнеупорным кирпичом, в к-рой устраивается форсунка,

В газоопальных машинах для сжигания волосков ткани используют газовое пламя. Эти машины различают между собою как по конструкции и пространственному расположению горелок, так и по наличности или отсутствию приспособления, которое служит для просасывания пламени

т. Э. т. XV.

через ткань, в целях усиления О. В машинах Гебауера расположенные горизонтально горелки снабжены отдельными камерами для воздуха и газа, к-рые смепшваются в общей камере с узкой щелью для выхода смеси. В машинах Грушвица имеется лишь одна общая камера для притока воздуха и газа, с узкой щелью наверху; горелки поставлены наклонно, и приспособления для протягивания пламени отсутствуют. Для лучшего использования действия пламени на ткань, по-стеднюю заставляют Многократно касаться пламени одной и той же горелки. Наиболее совершенной является машина системы Биндер с вертикально направленным пламенем горелок и приспособлением для просасывания пламени через ткань. Горелка (фиг. 1) представляет собою чугунную камеру а, в которую через отверстие б поступают светильный газ и воздух под давлением. Смесь воздуха и газа выходит через узкую щель в камеры и, сгорая, опаливает проходящий над пламенем товар. Ширина щели может регулироваться болтами г и прикрываться особыми заслонками д, расположенными с обеих сторон горелки для перекрытия незанятой тканью части горелки. Над тканью, как раз над горелкой, помещена камера е с двойными стенками, соединенная с вентилятором и охла-лодаемая циркулирующей водой. Машина устраивается с 4 горелками. Для опаливания миткалей пользуются 2 горелками, для

Фиг. 1.

Фиг. 2.

более легких тканей-одной горелкой. Скорость прохода ткани-120 кусков по 43 м в час. Расход газа для достижения одинакового эффекта О. при просасьшании обычно на 10-46% меньше, чем без этого устройства. Ткань, перед тем как подходит к горелкам а (фиг. 2), подсушивается и нагревается на пустотелых медных цилиндрах б. В случае отсутствия светильного газа пользуются или нефтяным газом, получаемым сухой перегонкой нефтяных остатков, или карбюрированным воздухом, получаемьпл пропуском воздуха через бензин в особых аппаратах. Стоимость О. по расходу топлива в цилиндрич. опальных машинах наименьшая, затем следуют плитные и наконец газовые па-лилки. Обычно пропускают ткань- через

опальные машины один раз. Для тканей.с саржевым переплетением операции О. повторяют. Бельевые ткани опаливают на га- зовых машинах за один пропуск, но с применением заправки для двухсторонней опалки. Газоопальные машины незаменимы для очистки дорогих тонких тканей и тканей с рисунками. При наличии дешевой электрич. энергии пользуются опальными машинами, в которых металлич. пластины накаливаются до онределенной температуры электрическим током.

Лит.: Холл А., Аппаратура для беления, крашения, печатания и отде.т1ки в текстильной промышленности, пер. с англ., стр. 25-33, М., 1929; Петров П., Викторов П. и Малютин Н., Химическая технология волокнистых веществ, стр. 23-35, Иваново-Вознесенск, 1928; Ristenpart Е., Die Praxis der Bleicherei, p. 67-80, Berlin, 1928; M a t-thews M., Bleaching a. Related Processes, p. 409- 422. N. Y., 1921. Э. Фунс.

0ПИ Й, высушенный млечный сок, выте-каюхций из надрезов незрелых головок мака (см.); содержит ок. 20 б. или м. близких по строению алкалоидов, из к-рых важнейший, определяющий ценность О.,-морфин (см.); большое значение имеют получаемые при до-бьтании морфина и другие алкалоиды: кодеин, наркотин, папаверин, тебаин и нарцеин. Кроме алкалоидов О. содержит смесь раз-личньгх веществ, как каучук, жиры, смолы, сахар, белковые вещества, минеральные со-.яи, нек-рые органич. к-ты (молочная к-та, уксусная к-та, меконовая к-та), меконин и воду в различных количествах. В среднем О. содержит 10% морфина, 6% наркотина, 0,5% кодеина, 0,2% нарцеина, 1% папаверина, 0,15% тебаина, 4% меконовой к-ты, ],25% молочной к-ты, 0,01% меконина. О. находит большое применение в медицине в виде экстрактов, тинктур, как уснокаиваю-щее и болеутоляющее средство. Из алкалоидов О.медицинское применение имеют главн. обр. морфин и кодеин, кроме того папаверин и нарцеин. Большое количество О.расходуется и как вкусовое вещество-курильщиками О., главным образом в Китае. В СССР О. применяют для производства алкалоидов. Главнейщими центрами торговли опиумом в Европе являются следующие гг.: Смирна, Салоники и Константинополь.

Лит.: Wolfenstein R., Pflanzenalkaloide, 3Aufl., в., 1922; Lunge-Berl, Chemisch-technische Untersuchungsmethoden, 7 Aufl., в. 3, В., 1923; Ullm. Enz., B. 8, p. 585; S с h w у z e r. Die Fabrikation *. Alkaloide, В., 1927. M. Кациеяьеон.

Мировое потребление О. определялось Опийной конференцией Лиги наций в 8 600 т, из которых на долю. Китая отводилось 5 000 тп. Производители опия (кpoIe Китая): Британская Индия, Персия, Египет, Турция, Греция, Чехо-Словакия. Употребление О. для курения, широко распространенное не только на Востоке (особенно в Китае), но и среди евро-нейского и америк. населения, послужило началом международных соглашений по ограничению и даже нолному запрещению торговли О.; соглашения эти являются совершенно призрачными и нарушаются самими же участниками, не говоря уже о колоссальной контрабанде, против к-рой совершенно бессильны все принимармые правительствами меры, т. к. при высокой цене О. контрабанда является очень прибыльным занятием. Последними международными соглашениями ввоз опия ограничивается пределами, необходимыми для медицинских и научных цепей.

Статистика международной торговли опием крайне отрывочна. По данным китайского таможенного ведомства ввоз О. в Китай к концу прошлого века доходил до 5 ООО т; после англо-китайского соглашения относительно постепенного сокращения ввоза опия из Индии, к 1900 г. ввоз понизился уже до 3 100 т,

1910 г.-до 2 200 т И наконец в 1917 г. выразился .всего в 700 т. Большее количество О. ввозят США.

где производство медицинских препаратов получило в последнее время большое развитие; в 1926/27 г. США было ввезено около 10 ООО m сырого опия. Во Францию в 1529 г. было ввезено 159 т. Данйые о вывозе опия страдают той же случайностью. Из Индии, главного поставщика О. на мировой рынок, в 1912 г. было вывезено 2 400 т, в 1928 г. в связи с решением индийского правительства, к-рому принадлежит опийная монополия, свести к 1935 г. вывоз О. к размерам медицинского и научного спроса,-уже только 455 т; вывоз из Персии в 1928/29 г. составил 411 т. Цена сырого О. на америк. рынке стояла в 1926/27 г.- ок. 15 500 долл. за 1 т.

Лит.: G а V i t J., Opium, New York, 1927; China Yearbook 1917,London, 1917; Terry Ch., The Opium Problem, New York, 1928. B. Шарый.

ОПОКА, рама для скрепления литейных форм. О. должна располагать прочностью, достаточной для преодоления сопротивления при набивке земли, при выколачивании модели, при транспортировании формы и при заливке металла. О. должна быть исполнена с точностью в пределах точности самих отливок. Основные элементы О.: рама (конфигурация, размеры в свету, толщина стенок), ребра (количество, размещение в плане, толщина, конструкция крепления), центрирующие ушки и направляющие шпильки (расстояние между центрами, конструкция ушков, а также диаметр отверстия под напра-вляюпще болты), устройство для скрепления верхней и нижней частей О. (конструкция замка, размеры), устройство для транспортирования опок (конструкция, размеры). В зависимости от назначения, серийности в производстве, размеров и пр., О. подразделяются на цельные-постоянные опоки и составные, смонтированные из отдельных частей. Материал О.-дерево, железо, сталь, чугун. О. из дерева широкого применения не имеют и применяются в случаях срочных единичных отливок при отсутствии металлических О. Для увеличения прочности деревянные О. скрепляют металлич. болтами. Центрирование О. производится обьгаными модельными дюбелями или наружными деревянными направляющими. Деревянные О. применяют только для сырой формовки. В табл. 1 приведен ряд размеров деревянных опок (в мм).

Табл. 1.-Размеры деревянных О.

Литые О. Чугунные литые опоки применяются в подавляющем большинстве литейных всех стран. На фиг. 1 изображена чугунная опока. А-верхняя,В-нижняя части (О. может составляться из двух и болев' частей), Б-борт для удержания земли от выпадения (в мелких О. борт изготовляется в обеих частях, нижней и верхней) Г-направляющие болты (от 2 до 4), Д-ручки. О. больших размеров изготовляются с-разъемными стенками, что позволяет составлять О. разных размеров; соединение сте--нок О.-болтовое. Рукоятки О. изготовля-
