В области слухового восприятия ошибки в определении силы звука или высоты тона также зависят от степени чувствительности наблюдателя, с одной стороны, и от условий восприятия,-с другой. В средних высотах музыкальн. скалы нормально развитый средний слух может различать тона, отличающиеся на несколько колебаний в ск., а опытное ухо различает даже дробь колебания. Различна у разных наблюдателей чувствительность к интенсивности звука. В качестве общих условий, вызывающих здесь ошибки восприятия, нужно констатировать временные условия предъявления раздражителей, создающие контрастное взаимное влияние раздражений различной интенсивности: более сильный звук, предшествующий менее интенсивному, еще ослабляет этот последний для наблюдателя. Степень чувствительности воспринимающего аппарата индивидуально различна и в других областях, имеющих меньшее значение для научного наблюдения явлений,-в области обонятельного, осязательного в узком смысле слова, осязательно-двигательного, температурного, вкусового и т. д. восприятия. В качестве общего условия, вызывающего ошибки восприятия, здесь так же, как и в сфере зрения и слуха (являющихся основными средствами научного и прак-тическ. наблюдения), оказывается взаимное влияние одновременных и последовательных раздражений. Напр. отмеченный выше закон контраста-в смысле усиления одним раздражителем следующего за ним противоположного-действует и в области температурного восприятия (погружение нагретой или ох.тажденной руки в холодную или теплую воду) или вкусового (горький раздражитель, предшествующий сладкому, и наоборот) и т. д.

Значение указанных выше источников ошибок в области собственно рецепторной сферы проявляется и д. б. учитываемо в сфере самых разнообразных сложных процессов научной и техн. деятельности. Ошибки в области цветэ1юго восприятия отражаются в ряде физ-1ч. наблюдений, в сфере цветовой и обонятельной, в области наблюдения химич. реакций, в области восприятия музыкальных тонов-в деятельности, оперирующей музыкальными инструментамр!, в области восприятия интенсивности и качества звуковых шумов, в области медицинских (аускультация и перкуссия) и технич. наблюдений, в области зрительно-пространственного восприятия в сфере геодезич. и технич. измерений, в области цветового и пространственного восприятия в таких искусствах, как архитектура и живопись, в сфере чувств мускульного сопротивления- в некоторых областях технич. деятельности и т. д. В сфере наблюдения сложных явлений и процессов вступают в силу ошибки, проистекающие не от входящей в это наблю-

дение в качестве элементов деятельности собственно рецепторной сферы, а относящиеся к самому сложному акту наблюдения. Они зависят гл. обр. от деятельности внимания. При наблюдении неожиданно возникающих и быстро протекающих явлений может сказаться на неточности наблюдения недостаточная подготовленность внимания. При быстроте протекания процесса скажется ограниченность объема внимания, не позволяющая в одном быстром акте схватывать большое количество зрительных или звуковьгх элементов. При длительно протекающих процессах обнарулштся действие закона колебаний внимания, в силу к-рого последнее не может долго держаться на одной и той же высоте по отношению к одно-родньш впечатлениям (общеизвестное явление-последовательного прекращения и возобновления тикания часов при долговременном слушании и т. п.). Дальше идет ряд ошибок т. н. ожидания, проистекающих от установки, определившейся в силу привьш-ных ассоциаций: переоценка веса груза, имеющего больший размер, или медленно поднимаемой тяжести; или ошибки (в сторону преувеличения устанавливаемой величины) при уравнивании большей величины с меньшей и обратная ошибка при обратном отношении основной и подравниваемой к ней. Такого рода ошибки лишь отчасти элиминируются применеш1ем измерительных приборов. Известные ошибки при ©объективной оценке малых и больших промежутков времени устраняются применением хронометр ич. приборов. Но часто нельзя устранить и ошибки объективной регистрации времени наступления или протекания явлений, связанные с применением хронометр ич. приборов и зависящие от индивидуальных различий, восприятий, момента центральной переработки двигательных реакций. Повод к изучению этих последних дан был астрономическими наблюдениями, где было замечено, что различные наблюдатели давали различную регистрацию времени наступления одного и того же феномена, причем эта регистрация связана была с движением руки. Эта ошибка, называемая личной разницей или личным уравнением и выражающаяся в нескольких сотых и тысячных долях ск., м. б. учтена путем установления типичного для данного наблюдателя замедленного или быстрого течения его двигательных реакций. Конкретные количественные данные, относящиеся к вышеизлол\;енному, см. Спр. ТЭ, т. I, стр. 116-121.

Лит.: Вундт В., Оспопания физиологич. психологии, пер. с нем., т. 2, гл. 10, 13, 14 и 15, т. 3, гл. 9, Москва, 1881; Н о f m а п п F., liauiiisinn des Auges, В. 1 и 2, Berlin, 1925; L u с к i е s h М., Visual Illusions, Their Causes, Characteristics a. Applications, New York, 1922; M ii 1 1 e г G. E., Die Gesichtspunkte u. die Tatsachen d. psychophy.sischen Methodik, B. 1 и 2, В., 1904: С u Ь e г, E., Theorie d. Beoi)achtungs-fehler, Lpz., 1911. B. Энзеиппярский.

п

ПАВОДОК, внезапная б. или ж. значительная прибыль воды в открытых водоемах вследствие выпавшего сильного дождя или происшедших аварий с гидротехнич. сооружениями (прорыв плотины). В зависимости от интенсивности П. он может сопровождаться наводнениями (см.). Максимумы П., рассматриваемые в отношении одиночной паводочной волны, проходят в следующем порядке: в каждом сечении потока сначала наступает максимум средней скорости, затем максимум расхода и наконец максимум высоты горизонта. Максимум расхода перемещается тем быстрее, чем больше сам расход. При движении П. по реке происходит постепенное растягивание его и понижение его гребня. Гребень движется быстрее, чем начало и конец П.; поэтому передняя часть паводочной волны делается по мере движения все более крутой, а задняя-все более пологой. Гребень П. перемещается тем быстрее, чем он вьппе расположен над низким установившимся горизонтом и чем скаты его круче. Иногда гребень П. превращается в площадку той и.яи иной длины, причем в этом случае максимальная высота П. может сохранять свою величину довольно продолжительное время. Длина этой площадки по мере ее продвижения по реке постепенно сокращается и при достаточном протяжении последней может И'совсем исчезнуть. Тогда вершина П. закруглится, причем максимумы скоростей расходов и горизонтов, считая от этой точки вниз, начнут уменьшаться. Продвижение паводочной волны может происходить в одном и том же сечении реки с различными скоростями, вспедствие чего при подъеме воды во время П. поперечный профиль поверхности воды реки может иметь вид кривой, выпуклой в середине, а при спаде, наоборот,-кривой, вогнутой в середине. Вот почему плывущие по поверхности воды тела -ВО время быстрых подъемов воды прижимаются к берегу, а во время спада,-наоборот, переносятся к стрел^ню реки.

Если Н есть высота горизонта перед П., а H-\-h-высота горизонта во время П., причем гребень последнего образуется перепадом (который м. б. не вертикальным) и движется вниз по течению со скоростью w, то расход на единицу ширины реки и в

единицу времени увеличится на величину wh. Отсюда мы можем написать, что

Vi(H + Ю - VzHwh, (1)

где по основной формуле Шези (Chezy) при падении J скорости и будут иметь следующие значения:

= c/(Я + h)J (2)

v = c\/HJ. (3)

В ф-лах (2) и (3) величина с есть коэфициент Шези. Подставляя значения величин v и 2 из ф-л (2) и (3) в ф-лу (1), в конечном итоге, при условии, что h мало сравнительно с Я, получаем равенство, из к-рого следует, что

W = I ?;2. (4)

т. е. что гребень П. движется со скоростью, равной полуторной скорости движения воды перед ним. При этом вычислении не было принято во внимание распластывание П. в стороны. Деформация нойменного П. находится в зависимости от местных сужений и от уширений поймы. При разливе в стороны остается меньше воды на дальнейшее образование перепада, вследствие чего паво-дочная волна мельчает и скорость ее уменьшается. При прохождении П. озера часть воды задерживается им, повышая тем самым уровень воды в озере; остальная часть в тот же период времени течет дальше, т. о. в период П. расход воды из озера меньше, чем приток в озеро. В Европе П. нарастают постепенно в от.чичие от П. нек-рых других стран, где реки отличаются маловодностью, напр. в Ю. Америке в Аравии; здесь П. протекают чрезвьшайно бурно с пенящимся катяпщмся гребнем. По Цекони (Ceconi) такой бурный П. обусловливается неравенством:

dQ bv*

>

или

- с. (6)

где Q-расход, t-время, Ь-ширина реки, Z-глубина воды, v-скорость и с-коэфициент Шези.

Общее действие паводочной волны на речное русло заключается в последователь-

ном захватывании твердых частиц и переносе их на расстояния, зависяшие от размера зерен грунта, длины и формы паводоч-ной волны, скорости самого потока и разности между скоростями паводочной волны и потока. Взвешенные наносы, передвигаемые вниз по течению со скоростью самого потока, усиливаются во время П. процессами, связанными с движением паводочной волны, двигаюшейся, как мы видели выше, с большей скоростью, чем скорость самого потока. В начальной своей стадии П. взвешивает более крупные частицы, чем в конечной, но максимальное расстояние переноса более мелких частиц в конечной больше, чем в начальной. Расстояние L переноса частицы вдоль реки м. б. выражено равенством:

где I-расстояние между точками П.,в к-рых вертикальная составляюшая скорости имеет предельное значение, достаточное для взвешивания частицы; скорость потока; го-скорость п. Во время П. происходит сильное смывание образовавшихся в устьях оврагов конусов отложений, не доступных мелсенним водам, а также подмывание берегов на высоте, не достигаемой для межен-них горизонтов. В. Г. Глушков на основании ряда исследований на туркестанских реках дает следующую зависимость твердого расхода от характера и порядкового номера П.:

где а и ао-соответственно относительная мутность воды при П. и межени; Q-наибольший секундный расход П.; -расход межени; t - продолжите.?1ьность П.; N - порядковый номер П.; /си п-соответственно коэф-т и показатель, характеризующие режим реки и имеющие для каждой реки свое значение. Формула (8) выражает, что на увеличение мутности влияют превьппение паводочного расхода над меженним и отрицательные стороны режима реки, увеличивающие значения к и п; с другой стороны, мутность уменьшается с увеличением продолжительности П., влияющего на взвешиваю п]ую силу его, и с повышением порядкового номера П., имея в виду, что каждый последуюпщй П. имеет дело с берегами уже размытыми предыдушдми П., вследствие чего материал для взвешивания с каждым П. того же года уменьшается. Занос в русло реки камней происходит лишь при особенной силе П., обыкновенно же такой занос камней с ноймы рек происходит под действием половодья (см.) или, чаще,ледохода (см.). В горных реках такой занос камней представляет собой частое явление.

Что касается интенсивности П., то она зависит от величины стока воды (см.), размер которого в основном зависит от факторов: климатических и метеорологических, топографических и гидрографических, поч-венно-геологических, растительных и культурно-хозяйственных. Во вСех случаях постройки гидротехнич. сооружений и щш технич. эксплоатации их, а также в деле водных перевозок чрезвычайно важным во-

просом является знание высот горизонтов воды как имеющихся в данный момент, так и ожидаемых. Чтобы иметь представление об ожидаемой прибыли воды используются сведения метеорологических станций, а также статистические, гидрографич. и другие данные за б. или м. продолжительный промежуток времени. Пользуясь корреляционным методом исчисления, можно составить ф-лы, определяющие высоту стока в каждом месяце по высоте атмосферных осадков за определенный предшествующий этому месяцу промежуток времени, причем высота атмосферных осадков определяется в свою очередь тем и^е корреляционным методом исчисления в зависимости от темп-ры и давления воздуха в предшествующие месяцы. Впервые еще недавно этот метод был применен Kecлицeм(W. Kesslitz) для бассейна, питающего искусственный водоем, с положительными результатами. Необходимо на судоходных реках широко развить сеть наблюдений, по которьпи можно было бы предсказать паводок и мелководье. Обыкновенно довольствуются предсказаниями, к-рые делаются для данного места по положению горизонтов воды, определяемых на водомерных постах, расположенных вьшге по течению реки и на ее притоках, впадающих выше данного места. Измерение положений горизонтов вод производится при помоши водомерных реек или т. н. простых и е г е л е й, по которым эти положения отсчитьшаются непосредственно. Рейки м. б. цельные и составные, деревянные и металлические, крашеные и рельефные или с особыми фарфоровыми вставками, постоянные и переносные. Отсчет обыкновенно производится один раз в день (в 12 часов) и только во время сильных колебаний уровня воды во время П. такие отсчеты делаются несколько раз в день, а при опасении наводнений при сильных П. и во время половодий-даже каждый час. Отсчет по водомерным рейкам не дает ясной картины повышения и понижения уровня воды в водоеме; более целесообразньпи поэтому является применение самопишущих пегелей, у которых полонсение уровней воды водоема фиксируется на графленой бумаге, натянутой на барабан, вращаемый часовым механизмом. Колебания уровня воды в водоеме передаются на пишущий штифт посредством поплавка и шнуровой передачи. В конструкциях, в которых барабан вращается от поплавка, пишущий штифт приводится в движение часовым механизмом. При наличии самопишущего пегеля все же производят проверку отсчетом по водомерной рейке. Колебания уровня воды могут быть переданы самопишущему пегелю и на расстояние. Приемный аппарат может содержать несколько регистрирующих приборов, воспринимающих каждый показания передаточных приборов, установленных в разных местах. При расположении регистрирующих приборов в здании, таковое возводится на берегу над шахтным к о .т о д-ц е м, в котором колебания воды в водоеме отражаются сифоном.

Лит.: Д о X т и н В. М., Гидрология, П., 1918; его ш е, о механизме речного русла, СПБ, 1897; Акулов К. А. и Великанов М. А., Краткое изложение теорий движения речного потока.

М., 1928; Г. У. 3. иЗ. отд.зем. упучш. Отчеты гидро-метрич. части (в Туркестанском крае) за 1910-1914 гг. <22 тома); Труды 3 съезда русских деятелей по водным путям, 1896. Доклады о предсказании колебания уровней воды; Труды международного судоходного конгресса в 1908 г., в СПБ. Доклады по предсказаниям паводков; Берна дски11 Н. М., Теория II расчет речного паводка с применением их к суточному регулированию реки Волхова, Материалы по исследованию реки Волхова и его бассейна, вып. 17, Ленинград, 1926; Forchhelmer Ph., Hyd-raulik, 3 АпП., Lpz., 1930; F or cbh el m ег PH., (rrundriss d. Hydraulik, 2 Aufl., Lpz., 1926; Grave-1 i u s H., Flusskunde, В., 1920; E n g e 1 s П., Hand-Imch des Wasserbaues, Leipzig, 1923; Handbuch der Ingenieurwissenschaften, 3 Teil, B. 1,-Leipzig, 1923; Mayer A. F., The Elements of Hydrology, N. Y., 1917; F 1 a m a n t, Hidraulique , 3 ed., Paris, 1909; Meteorologische Zeltschrift, 1922. C. Брипинг.

ПАДЕНИЕ РЕКИ, разность высот поверхности воды в начале и конце какого-либо ее участка, которая соответствует мгновенному состоянию уровня воды. Падения неодинаковы не только для различных рек, но и для отдельных участков каждой реки, изменяясь для каждого места при колебании высоты уровня воды. Отношение величины П. р. к горизонтальному расстоянию от начала до конца участка, считая по оси реки, называется средним относительным падением (уклоном) реки для этого участка, как выражающим величину падения на единицу длины реки. Так напр., для р. Свири, соединяющей Онежское озеро с Ладожским и имеющей на общем протяжении 220 км абсолютную величину падения в 27,5 м, среднее относительное падение равно 0,125 ж на 1 KJH длины реки, или, как принято условно обозначать, 0,125°/оо-Относительные падения или уклоны, обозначают буквою J, а величины их выражают в виде дроби; так например, для р. Свири средний уклон J на всем протяжении равен 0,000125. Для рек, берущих начало в гористых областях, протекающих через постепенно понижающиеся холмистые местности и спускающихся в низменные равнины с хорошо выраженным верхним, средним и нижним течением (нормальная река), П. р. отличается характерными особенностями: в верхнем течении оно наиболее значительно, с крутыми сильно меняющимися уклонами, достигающими для горных рек до сотых долей, среднее же течение, соответствующее

200 600

Фиг. 1.

холмистой местности, имеет П. р. менее крутое, без уступов,-уклоны здесь смягчаются и отличаются большим постоянством; в нижнем течении в равнинных и низменных местностях П. р. весьма малы, выражаясь в стотысячных и даже миллионных долях. Однако не все реки отвечают вполне типу нормальной реки. Так нанр., р. Нил имеет

падение, весьма мало меняющееся на всем его протяжении. Часто бывают только горные или толькЬ равнинные реки. Большинство рек Европ. части СССР (Волга, Днепр, Дон и другие) вытекают из плоской возвышенности, проходят по сравнительно ровным местностям, совсем не имея горных областей. Падения этих рек хотя и убывают от истоков к устьям, но невелики сравнительно с другими реками. Для сопоставления на фиг. 1 представлены продольные, профили нек-рых рек Европ. части СССР, а на фиг. 2-больших рек Запада. Большие равнин-

Фиг. 2.

ные реки СССР имеют, сравнительно с реками Запада, весьма небольшие падения. В то время как для рек Европы средние падения в нижнем течении колеб.тются в пределах от 0,15 до 0,207оо> Для р. Волги в верхнем течении (от истоков до г. Рыбинска) они выражаются 0,11-0,17°/оо а в нижней части (от впадения р. Камы до г. Астрахани) всего лишь 0,02-0,04*700 Наблюдаются крутые падения и на чисто равнинных реках в среднем и даже нижнем течении, когда они при встрече с каменными массами образуют водопады, пороги, водоскаты и принимают характер горных рек. Так например, Днепр между Дненропетровском и Запорожьем пересекает широкую полосу гранито-гнейсов, образуя Днепровские пороги, имея от начала первого порога (Старо-Кайдак-ского) до конца последнего (Вильного) протяжения 66,14 км и общее падение 31,79 м, т. е. 0,48/оо при среднем относительном П. р. от истока к устью, равном 0,11°/оо-У реки Ангары среднее падение 0,1°/оо, в порожистых же частях П. р. увеличивается и доходит до 10,07оо> или J=0,01.

П. р. зависит от многих факторов, из которых главные: общий рельеф местности, геологич. строение и очертание речи, долины, впадающие притоки, колебания расходов и др. Величиной П. р. (уклоном поверхности воды) обусловливается движущая сила речного потока. Эта сила постоянно вызьшает размьш русла и отложение наносов. На участках с крутым П. р. происходит сильный размыв руста, там же где П. р. мало-отложение наносов. В результате этого процесса речное ложе как бы выравнивается, сглаживая П. р.; однако вследствие разной твердости пород, выстилающих ложе реки, процесс этот неодинаков для отдельных участков реки и продолжителен во времени. Особенно эти деформации проявляются в верхнем и нижнем течениях реки, вызывая т. о.

как бы вращение кривой П. р. около среднего ее течения. Согласно вышеизложенному П. р. не представляет собою поЬтоянных значений для отдельных участков реки в разное время. Однако когда речное течение имеет характер близкий установившемуся и колебания горизонта воды происходят достаточно медленно, то отдельные речные участки можно характеризовать в отдельности сравнительно однородными величинами падений. При быстрых подъемах уровня (ом. Паводок) уклоны поверхности подвергаются резким колебаниям и их определение затруднительно. Поэтому нивелирование поверхности воды для определения продольного ее профиля надлежит производить при меженпих условиях; только тогда этот профиль имеет определенный характер.

Лит.: Акулов К. А., Образование речных русел, М., 1930; Броунов П. И., Курс физической географии, стр. 300-364, П., 1917; К андиб а Б. Н., Внутренние водные сообщения, вып. 1. Свойства рек в естественном состоянии. П., 1922; Акулов К., Брилинг Е. и Марцелли М., Курс внутренних водных сообщений, т. 1, гл. 1, отд. 2, М.-Л., 1927; Drenkhahn R., Kreislauf d. Wassers п. Gewas- erkunde,p. 55-74,В., 1927; Jasmund R.,Handb.d. Ing., 5 Aufl., T. 3, B. 1, Lpz., 1925. C. Каппинский.

ПАКГАУЗЫ, см. Складское дело. ПАКЛЯ, см. Волокна прядильные и Лен. ПАЛЕТКА, простейший прибор для определения площадей криволинейных фигур. Представляет собой прозрачную стеклянную, роговую или желатиновую пластинку, на к-рой нарезаны или начерчены две системы равноотстоящих параллельных и взаимно перпендикулярных прямых (фиг.). Стороны малых квадратиков берут величиной обычно в 1-5л1Л1-для лучшего приспособления к масштабу (см.) плана. Так напр., для масштаба 1:10 ООО удобно в П. иметь стороны квадратиков в 1 мм, тогда в одном квадратике будет 1,01 га. Каждая пятая черта для удобства подсчета числа квадратиков делается толще других. Для определения площади какой-либо фигуры на плане данного масштаба сначала определяют значение наименьшего де.денпя П. для данного масштаба (малого квадрата) в земельных мерах, затем П. накладывают па план черточками вниз (во избежание параллакса) и считают число малых квадратиков, заключающихся в контуре данной площади, прибавляя к полному числу их сумму неполных, оцениваемых на-глаз. Для получения размера площади в земельных мерах число малых квадратиков умножают на значение наименьшего деления П. Точность определения штощадей И. зависпт от формы контура фигуры, от верности нанесения квадратиков и индивидуальных особонностей работника, и вообще она менее точности определения площади механич. способом. П. может служить также для перерисовки планов по квадратикам . В этом случае избавляют ценные планы от графления на них линий и достигают

т. Э. т. XV.

большей точности, т. к. взаимно перпендикулярные линии П., сделанные механиком, точнее ручного графления.

Лит.: Витковский В. В., Топография, 3 издание, Москва, 1928.

ПАЛЛАДИЙ, Pd, элемент 8-й группы периодич. системы, аналог родия и рутения- образует вместе с ними триаду легких платиновых металлов (см. Платина); ат. вес 106,7, порядковый номер 46, ат. объем 9,0. П.-металл серебристо-белого цвета, мягче и легче плавится, чем платина; легко вытягивается в проволоку и раскатывается в листы. Подобно платине П. может быть получен в виде губки и черни. Вильм получил палладистую губку, накаливая PdClg-NHg. В коллоидной форме палладий образует черные блестящие волокна (тонкие металлич. пластинки), легко растворимые в воде; гидрозоль П.-темнокоричневого цвета, в тонком слое прозрачный; получается восстановлением солей П. водородом, гидратом гидразина и др.; в качестве защитного коллоида употребляются продукты распада яичного белка (протальбиновая и лизальбино-вая к-ты), гуммиарабик, отвар исландского моха (см. Коллоиды, Стабилизация). Уд. в. литого П. (при 22,5°) 11,4, кованого 11,9; ТВ. по шкале Моса 4,0; модуль упругости (1,00-1,43)-10 кг/сж-; предельное сопротивление на разрыв 21 кг/мм; слшма-емость 0,6-10 мм/кг; t° 1 557°; в вакууме П. перегоняется при 735°. Коэфициент линейного расширения (при 50°) 1,186-10 *; теплопроводность чистого палладия (при 100°) 0,1817 cal CMJCM ск. °С; теплота плавления 36,3 са]/ч.; уд. теплоемкость (при 100°) 0,0617 са1/ч.; электропроводность (при 0°) 9,8-10* мо; Г-ный коэф. сопротивления (при О-100°) 354-10 ; магнитная восприимчивость (при 18°) +5,8-10 .

Палладий характеризуется высокой способностью окклюдировать водород. Чистый металл (нагретый до 100° и затем охлажденный) поглощает 600-кратный объем водорода, не теряя металлич. вида; палладиевая чернь адсорбирует 873 объема Hj (при 15 и нормальном давлении); чернь, суспендированная в воде-1 200 объемов; коллоидный раствор П.-ок. 3 ООО объемов; поглощение Нз сопровождается выделением тепла (на 1 г водорода-4 200 cal) и увеличением объема металла (приблизительно на 10%). Образующийся продукт носит название в о-дородистого палладия; представл/i-ет ли он твердый раствор Н^ в П. или л-с ? содержит определенные хи.мич соединения вопрос не решенный. При накаливании и уменьшении давления окклюдированный в П. газ выделяется; при 40-50° уходит ббль-шая часть газа; при накаливании до 440° весь газ освобождается; водородистый П. отдает в вакууме до 92% своего водорода. Сплавы П. с серебром (до 40% Ag) поглощают водород так же легко, как и чистый П.; см. Гидриды, Окклюзия. Палладиевая чернь, нагретая в токе кислорода, поглощает ок. 1 ООО объемов газа, превращаясь в темнокоричневую модификацию, содержащую вероятно окись П., PdO. В тонкораз-мельченном и коллоидном состоянии П. поглощает также ацетилен. С окисью углерода

П. дает довольно прочное соединение, диссоциирующее при 250°. Соединения четырехвалентного П., тина PdX4 неустойчивы и за исключением PdOg в чистом виде не были выделены, чем П. отличается от платины; двухвалентный П. дает соединения типа PdXg (о них см. ниже). Так же как п платина, П. легко образует комплексные соединения. В отличие от других платиновых металлов П. легко растворяется в к-тах- в азотной к-те на холоду, легче при нагревании, причем раствор окрашивается в буро-красный цвет, растворяется в крепкой соляной и серной к-тах и в иодистоводородной к-те с выделением водорода. В природе П. сопутствует платине гд. образом в рудах Бразилии. (О получении П. см. Платина).

Аналитич. определение П. производят цианистой ртутью; при действии ее на растворы сечей П. выпадает бельп! желати-нонодобный осадок цианистого П. Pd(CN)2; при действии раствора йодистого калия получается темнокоричневый осадок йодистого П. Красный раствор корня алканны от прибавления незначительного количества хлористого П. становится сперва оранжево-желтым, затем стально-серьш и наконец- зеленым; чувствительной реакцией на П. является а-нитрозо-)в-нафтол, дающий с соединениями П. коричнево-красный осадок.

Применение П. Благодаря способности поглощать и активировать водород П. применяют в разнообразнейших реакциях гидрирования органических ненасыщенных соединений (см. Гидрирование, Гидрогенизация жиров. Катализ); в последнее время для этих целей стали применять более дешевый никель. П. является лучшим катализатором при окислении SOg в SO3.Сплав П. с серебром применяют в зубоврачебной технике; сплав из 80 ч. золота и 20 ч. П. употребляют для изготовления частей часовых механизмов (о сплавах П. см. Спр. ТЭ, т. П).Т.к. на воздухе П. не чернеет и не тускнеет, то им покрывают металлич. лимбы астрономических и других точных инструментов, на которых нанесенные деления должны оставаться отчетливыми. Покрытие металлов П. (палладирование) производят гальванотехническим путем,-применяя П. в виде хлористого П., PdCl2, или его соединения с аммиаком, PdClg-NHg.

СоединенияП. Наиболее важное значение имеет хлористый П., PdCl2, коричнево-красные кристаллы, получающиеся растворением налладиевой губки в соляной к-те; реакцию можно ускорить, введя неносредственно в раствор х.тор; с щелочными ме-тал.т1ами PdCl2 дает двойные соли, формулы PdCla 2МеС1; PdCla применяется как чувствительный реактив на окись углерода, СО, к-рая его восстанавливает до металла; PdClg применяется и для покрытия металлов П. гальванотехническим путем и в медицинской практике при лечении туберкулеза. Йодистый П., PdJa, получается из растворов солей П. действием йодистого калия, KJ, в виде характерного черного осадка, нерастворимого в воде и щелочах, но легко растворимого в избытке раствора KJ (раствор коричневого цвета). Соединения Pd отвечают двум степеням окисления PdO и PdOa

сами окислы в высшей степени неустойти-вы; PdOg неизвестна в свободном состоянии, а PdO действием водорода легко восстанавливается до металла. Г ид р о о к и с ь-П., Pd(0H)2, получается из растворов солей Pd (чаще PdCla) действием соды или щелочей; из раствора Pd(0H)3 выпадает в виде корич-нового аморфного порошка, растворимого в к-тах. Цианистый П., Pd(CN)2, светло-желтый аморфный порошок, не растворяется в воде, легко растворяется в аммиаке. Комплексные соединения П. по составу и свойствам аналогичны и часто изоморфны комплексным соединениям платины. Палладий образует три типа этих соединений: М2 (PdX2),M2 (PdXjH М2 (PdXfi); третий тип легко переходит во второй, чем П. отличается от платины. Наиболее устойчивы аммиачные соединения П. П а л л а д о з а м-миновое соединение, PdClg 2NH3,. выпадает в виде осадка из аммиачного раствора окиси палладия при действии соляной к-ты, в холодной воде нерастворимо, при накаливании дает палладиевую'губку. Из синеродистых солей П. известны только соли тина M2Pd(CN)4.

Лит.: Менделеев Д. И., Основы химии^ т. 2, М.-Л., i928; Ephraim F., Anorganische Chemie, Dresden-Lpz., 1 929. H. Ельцина.

ПАЛЛОГРАФ, прибор, регистрирующий колебания и вибрации судов (см. колебательные движения).

ПАЛЬМИТИНОВАЯ КИСЛОТА, высокомолекулярная кислота жирного ряда, формулы СНд- (СНа\4 СООН; очень распространена в природе, гл. обр. в виде сложных эфиров; ее глицерид трипальмитин (пальмитин) вместе с тристеарином и триолеином входит в состав животных жиров и растительных масел (см. Жи,ры и масла) и является главной составной частью пальмового масла; в виде мирицилового эфира П. к. входит в пчелиный воск, в виде цетилового эфира-в спермацет и в виде глицерида-в японский воск (см. Воски и Воск пчелиный); П. к. входит также и в некоторые эфирные масла (пиментовое эфирное масло, масло цветов арники и др.). Добывают П. к. из японского воска или из пальмового масла омылением; дальнейшей перегонкой отделяют П. к. от других жирных кислот; при перегонке с водяным паром П. к. отгоняется при 170-180°, в вакууме- при 215°. Выкристаллизованная из 70%-но-го спирта П. к. представляет собой белые с жирным блеском чешуйчатые кристаллы с 62°, 268° при 100 мм Hg (другие

характеристики П. к. см. Спр. ТЭ, т. IV, стр. 83). П. к. растворяет твердые смолы (копалы, янтарь) и дает с ними прочные лаки, а также сообщает нерастворимым смолам свойство растворимости. Соли П. к. получают из жирных к-т пальмового масла омылением щелочами и обработкой раствора полученных солей соответствующими солями тяжелых металлов. Бсльшинство солей П. к. нерастворимы в воде (кроме т.н. настоящих мыл -солей щелочных металлов), растворимы в бензине и минеральных маслах; они применяются в виде растворов для приготовления водонепроницаемых тканей, смазочных масел и консистентных мазей. Щелочные соли П. к. обладают дезинфицирую-

щими свойствами; поэтому их применяют при изготовлении медицинских мыл и мазей. Кроме солей техническое значение имеют также и некоторые другие производные П. к., например ее хлорангидрид-паль-митилхлорид, или хлористый пальми-тил, получаемый из П. к. действием хлористого тиснила, SOClg, растворенного в че-тыреххлористом углероде; конденсируя его с анилином и аммиаком получают амиды и а и и л и д ы П. к., применяемые для при готовления медицинских мазей, моющих препаратов и эмульгаторов. Н. Ельцина.

ПАЛЬМОВОЕ И ПАЛЬМОЯДЕРНОЕ МАСЛА. Плоды масличной пальмы Elaeis guineensis (Африка-экваториальный пояс до 14° шир.-и Бразилия) и семена той же пальмы являются богатым источником твердых масел; первые дают т.н. пальмовое масло, вторые-и альмоядерное масло; в мясе плодов содерлштся 54,6-66,5% масла, которое добывают экстрагированием или прессованием. Свежепрессованное масло светложелтого (до оранжевого) цвета. Масло легко разлагается вероятно действием липазы; свежеэкстрагированное масло со-дерлит до 1% свободных жирных кислот, прессованное через 2-3 дня содернгит уже до 10% свободных кислот. Разложение идет быстро и может дойти до 100%. В пищу применяется масло с кислотным числом не выше 16, Более разложившееся масло употребляется в мыловарении и в свечном деле. В виду сильного спроса иа эти масла площадь культуры масличной пальмы сильно растет: с 1918 по 1922 г. с 8 500 до 28 000 акров. Масла различного происхождения, а также из мяса и ядер (семян) сильно отличаются по своим физич. и химич. свойствам:

Пальмовое масло содержит 40-50 % твердых к-т, из к-рьгх 30-40% пальмитиновой, остальные жидкие-олеиновая и линолено-вая,-10% триолеина, 10% трипальмитина. Найден также олеодипальмитин и пальмито-диолеин. Пальмоидерное масло содержит 2% капроновой кислоты, 5% капри.т10вой, 6% каприновой, 50-55% лауриновой, 12-16% миристиновой; 6,5-9% пальмитиновой, 1- 7% стеариновой; 4-16,5% олеиновой, 1% линолевой. Выделены: каприломиристоолени, t°njt. 13,9°; миристодилаурин, 45,2°, миристодипальмитин, f° j. 51,4°. Отпрессованная твердая часть пальмоядерного масла стеарин имеет f° ,. 34-35°, ВЦ 0,918; число омыления 240-1-241, йодное число 11,2-1-11,5, число Рейхерт-Мейсля 2,8-3,1 и число Поленске 6,9. На территории СССР культура масличной наль.мы невозможна по климатич. условиям.

Лит.: Иванов С. Л., Масла тропич. растений, Труды по прикладной ботанике, генетике и селекции,

л., 1929; Демьянов П. и Прянишников И., Жиры и воска, 2 изд., М.-Л., 1928; Е 1 s d о а G., The Chemistry and Examination of Edible Oils and Fats, London, 1926; Davidsohn I., Lehrbuch der Seifenlabrikation, Berlin, 1928. C. Иванов.

ПАНАМСКИЙ КАНАЛ соединяет Атлан-тич. океан (Караибское море) с Тихим океаном, пересекая америк. перешеек на 9° с. широты и на 85° з. долготы, приблизительно в самой узкой и низкой его части. Он уменьшает морской путь от Нью Норка до Сан-Франциско на 14 550 км (10 700 км вместо 24 300 км пути через Магелланов пролив), с подобным же сокращением расстояния до многих портов Юж. Америки и стран Востока. Длина канала, соединяющего воды обоих океанов,-81 км. Проход по каналу занимает в среднем приблизительно 8 ч. Постройка канала закончена в 1914 г.

Исто р и ч е с к и ii очерк. Еще в 1534 году испанское правительство прш;азало исследовать местность от Кр у Tia (Cruces) на Атлантическом океане до Панамы па Тихом океане, чтобы определить возможность соединения искусственным водным путем реки Чагрес (Chagres) с Тихим океаном, но результаты этих изысканий оказались неблагоприятньши. В nepBoii половине прошлого века неоднократно создавались планы проведения канала через перешеек. В 1814 г. испанские кортесы и.здали декрет об устройстве капала и об образовании общества для его постройки. Но, потеряв в 1823 году все свои колонии в Центральной и Южной Америке, Испания оказалась отстраненной от всякого! отношения к постройке предполагаемого кана.яа. В течение следующих 50 лет изыскания и предварительные проекты делались американцами, англичанами, голландцами и французами, но все они пе привели ни к чему. В 1876 г. французская компания получила на 99 лет концессию и исключительное право постройки канала, а в 1879 г. это предприятие перешло в руки Ф. Лессепса, строителя Суецкого кана.ча, и в 1882 г. фактически была начата работа по постройке канала открытого нешдюзоваи-ного типа. Компания Лессепса разорилась и в 1889 г. было назначено конкурсное управление. В 1894 г. образовалась новая французская компания по постройке Панамского канала, начавшая работать над устройством шлюзованного канала, а в 1904 году предприятие было продано правительству США за 40 млн. долларов. В 1903 г. Республика Панама сделалась независимой от Колумбии н в 1904 г. США договорились с правительством Панамы о вечной аренде зоны канала, составляющей полосу в 16 к-и шириной, засушку в 10 млн. долл. и ежегодную плату в 250 тыс. долл. В итоге со времени образования компании Лессепса до перехода предприятия в собствеппость США было вынуто ок. 60 млн. земли, израсходовано 270 млн. долл. и погибло ок. 20 ООО человеческих жизней, пре-и.мущественно от тропич. болезиег!.

В течение 19 04-07 гг. был проведен ряд подготовительных работ, без к-рых однако едва ли было бы возможно построить канал. Первая комиссия по постройке П. к. окончательно установила направление канала. Вторая комиссия, назначенная в том же году во главе с инж. Ф. Уо.г1лесом (John F. Wallace), была передана в ведение военного министерства, под наблюдением к-рого с тех пор находился канал. В это время медициной было доказано, что желтая лихорадка, унесшая в Панаме такое огромное количество человеческих жертв, так же как и менее опасная малярия, причинялись укусами москитов. Руководитель санитарной части комиссии В. Горгес (ЛУ. Gorgas), весьма успешно боровшийся ранее с желтой лихорадкой в Га-ванне и на Кубе, сразу принялся за оздоров.яение местности и уже к 1906 г. он совершенно уничтожил москитов, а вместе сними желтую лихорадку и в значительной степени малярию, и сделал перешеек совер-пгенно безопасным и здоровым местом для ведения работ по постройке канала. Между тем рытье капала, которое было начато с людьми п снаряжением, оставлен-ньши французами, шло пе особенно успешно, и в 1905 г. была назначена третья комиссия с главным инженером Ф. Стелеис (J. F. Stevens). По указанию послед-пего земляные работы были временно остановлены до создания благоприятных условий для продуктивной работы. К 1906 г. были приготовлены н;илые по-метценпп, организовано снабжение продуктами и чис-Toii водой, построены двойной ж.-д. путь, мастерские, склады, доки, доставлены нове11шие экскаваторы п т. п. На все это, включая санитарпые мероприятия, истрачено за 2 года 30 млн. до.чл. Количество рабочих достигло 17 ООО чел. и все время увеличивалось.

в 1905 ГОДУ в Вашингтоне был собран Международный комитет инженеров-консультантов для выбора типа канала. Как уже было упомянуто, Лессепс твердо ;стоял .за тип открытого канала па уровне моря, однако новая французская компания до продажи предприятия правительству США начала постройку шлюзованного канала. В комитете консультантов мнения также разделились. Но по совету Третьей комиссии и инженера Стевенс мнение меньшинства, рекомендовавшего тип шлюзованного канала, было принято и утверждено Конгрессом в июне 1906 года. Для выбора пщю.зоваиного типа канала бьгао много

вернуть производство земляных работ в еще большем масштабе. В начале 107 г. был назначен новый главный инженер Гетхельз (Goethals) и сформирована новая колмиссия, т. н. Четвертая комиссия по проведению канала, состоявшая из семи членов, к-рая начала работать в апреле 1907 г. и окончила канал в 1914 г.

Общее описание (фиг. 1-2). Высший уровень шлюзования канала на 25,9 м выше среднего уровня воды в обоих океанах. Наибольшая разница уровней воды в

Канал

Железные дороги

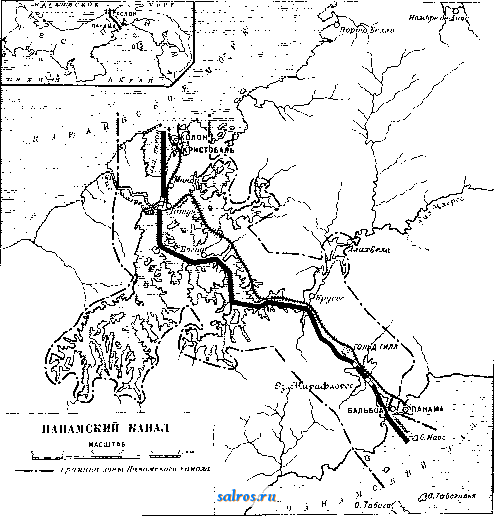

Фиг. 1.

оснований; два главные из них-сильное увеличение земляных работ и трудность регулирования периодических разливов реки Чагрес при канале открытого типа. Дополнительное углубление центральной выемки на 26 t, которое потребовалось бы для канала открытого типа, представляло собой чрезвычайно трудную и дорогую работу, особенно в виду происходивших оползней. Указывалось, что канал открытого типа лучше обеспечивает бесперебойную навигацию, но 15 лет службы существующего канала дали полное доказательство превосходства избранного тина. После улучшения условий работы на перешейке и принятия типа канала земляные работы были вновь начаты более ускоренным темпом. В общем за 1904- 1906 гг. было вынуто ок. 5 400 ООО .иЗ земли; в то же время все было подготовлено, чтобы в 1907 году раз-

Тихом океане - 6,7 jit, а в Атлантическом океане -0,6 ж. Своеобразной особенностью канала является Гатунское озеро, представляющее искусственный бассейн воды площадью 424 кж, образующий самый высокий уровень поверхности воды в канале. Глубина озера настолько велика, что суда могут проходить свыше половины расстояния между океанами с большой скоростью. Для образования озера погребовалось построить высокую земляную плотину в .долине р. Чагрес при Гатуне и дорогостоящие трех-

ступенчатые шлюзы, но, с другой стороны, уменьшение глубины выемки верхнего канала при Кулебре сильно сократило количество земляньЕх работ, так что в обшем получилась экономия во времени и стоимости постройки по сравнению с открытым не-шлюзованным каналом. В более глубоких участках Гатунского озера выемки земли фактически не потребовалось, и работы по устройству канала свелись гл. обр. к производству выемок на приокеанских участках, выемке перевального гребня, постройке Гатунской и нескольких меньших плотин и сооружению шлюзов и водосливов.

Начиная с Атлантич. океана последовательные подразделения канала следующие: 1) канал приокеанский в 11,3 км длиной и в 152,5 JH шириной по дну, доходящий до шлюзов и плотины в Гатуне; 2) Гатунский шлюз с тремя ступенями ок. 8,6 м каждая; 3) Гатунское озеро на высоте 25,9 м, образующее высший уровень, который остается и

>1тлантический

океан

роткие расстояния между поворотами и крутизна берегов не позволяют применять створные огни, последние заменены баканами с экранами, расположенными т. о., что с любого места канала видны только те огни, которые необходимы для определения курса. Кроме того берега канала обозначаются большим количеством газовых буев.

Гатунское озеро и плотина. Как уже было упомянуто, особенностью окончательно принятого проекта канала было Гатунское озеро. В первоначальных проектах предполагалось устроить плотины при Бо-хио и Бас-Обиспо, но местность Гатун была признана более подходящей и, как оказалось, выбор был сделан вполне правильно. Она дала возможность образовать громадный бассейн, нужный для шлюзования и устраняющий серьезные затруднения, причиняемые ежегодными разливами реки Чагрес, и предоставила 35 км судоходного фарватера почти без выемки земли. План Гатун-

80ш

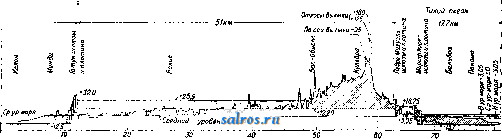

Фиг. 2.

в Кулебрском канале (Гайльярд), прорезающем перевальный участок, до шлюза при Педро-Мигуэле; общая длина этого участка П. к. с высшим уровнем составляет 51 клг, из к-рых 25 км имеют 305 м ширины и от 13,7л до 22,9 м глубины, 7,25 км шириной в 244 м, 6,4 км шириной в 152,5 м и 12,5 км в Кулебрском канале шириной в 91,5 лг; 4) шлюз Педро-Мигуэля с одной только ступенью в 9,1 м; 5) Мирафлорское озеро площадью 4 км с уровнем 4-16,7 м и каналом в 2,4 км длиной, 152,5 JH шириной и 13,7 м глубиной; 6) Мирафлорские шлюзы в две ступени с высотой подъема 6,7-10 м на каждой в зависимости от уровня воды в Тихом океане и наконец 7) часть приокеанская в 152,5 м шириной и 13 км длиной, доходящая до глубоких вод Тихого океана. Т. о. наименьшая ширина канала, за исключением шлюзов,-91,5 м, а минимальная глубина- 13,7 JH. Для облегчения поворота судов в местах изменения направления оси канала, ширина последнего несколько увеличена благодаря тому, что вместо закруглений внешний берег прочерчен касательными прямыми до их пересечения, а внутренний срезан по хорде. Кроме маяков при входах, направление канала ясно указывается днем и ночью целой системой створных огней, баканов и буев. Повороты в озере и приокеанских каналах обозначены створньпли огнями, пользуясь к-рыми, суда, идущие в противоположных направлениях, деряатся курсов на расстоянии 60-75 м друг от друга. В Кулебрском канале, в котором слишком ко-

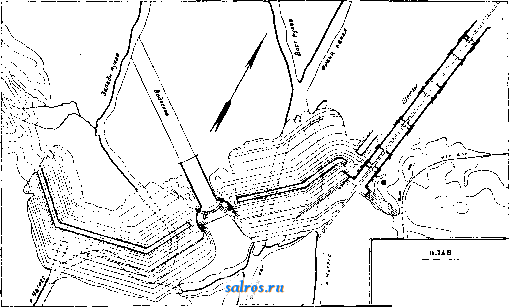

сной плотины, водослива и шлюзов показан на фиг. 3. Небольшая возвьппенность, разделяющая долину р. Чагрес у Гатуна, разбивает реку на два рукава. Франц. канал пересекал восточный проток реки. Плотина состоит из гряд насыпанного камня и земляной насыпи (фиг. 4) и пересекает оба рукава. Бетонный водослив построен в возвышенности между ними. Западный конец плотины упирается в крутой берег долины, а восточный примыкает к шлюзам. Длина гребня плотины ок. 2,5 км, а ширина ее основания доходит в русле р. Чагрес до 0,8 км. Гребень плотины, расположенный на высоте -1-32 JW, возвышается на 6,1 м над нормальным уровнем воды в Гатунском озере. Ширина гребня-30,5 м, ширина плотины на уровне воды-122 м. Только 150 м всей длины плотины подвергаются наибольшему напору воды. Поверхность Гатунского озера находится на высоте -f 25,9 м и занимает площадь в 424 км.

Вопрос о возможности наполнения водой такого резервуара и поддержания необходимого уровня был исследован предварительно. Оказалось, что в исключительные по сухости периоды в 1911-12 годах приток составлял 185,6 MjcK, чего вполне достаточно, чтобы наполнить озеро в 400 дней. Необходимый запас воды обуслов.тршается потребностью для проведения судов через шлюзы, расходом для силовых установок, водоснабжения и т.п.и потерями на испарение, всасывание и утечку через ворота шлюзов и водоспуска. На основании как имеющихся дан-

ных, так и нек-рых предположений суточный расход воды был определен в 119 м^/ск при одном шлюзовании в час в каждом направлении. Было признано, что эти требования м. б. выполнены, если во время дождливого сезона поднимать уровень воды в озере до+ 26,5 ми допускать его понижение

нахождения поблизости достаточного количества пригодного материала, исследование грунта для основания плотины и выяснение возможности применения гидравлического способа постройки плотины были успешно закончены к 1908 г. Запас материала был найден в расстоянии 2,4 км от места построй-

Гатунской плотя ны, водослива я шлюзов.

Флт. 3.

ДО +24,4 м во время засухи. При этом минп-муме. в Гатуиском озере оставалась вполне достаточная для навигации глубина в 12,2 м в Кулебрском канале. Результаты опыта эксплоатации П.к. со времени устройства доказали, что расчеты были сделаны правильно.

По первоначальному проекту предполагалось устройство добавочной плотины при Алахвела (Alhajuela)на 16 км вьппе того пункта, где Чагрес входит в канал. В течение прошедших лет (до 1926 г.) в этой плотине не было нужды, т. к. запас в 2,1 м, соответствующий ~900 млн. м/*, был совершенно достаточен для засушливого сезона. Отчет за 1926 г. показывает, что высота воды в озере к началу необычного сухого сезона была+26,7 м и несмотря на значительную

ки и в местах, подходящих для гидравлич. землечерпания; кроме того материал мог быть получен от углубительных работ в Лимонной бухте. Общий план работ состоял в соединении франц. канала с восточным протоком Чагрес и отведении всей воды через западный проток реки. После этого начиналась постройка восточной части плотины и выемка грунта для канала водослива с подготовкой для отведения воды из западного протока в этот канал. Можно было также одновременно сделать нек-рое количество земляных работ по устройству плотины в западном рукаве прежде, чем вода из него бьша отведена. После отвода воды в спускной канал насыпка и бетонирование обеих частей плотины пошли нормальным порядком. Для устройству, насьши был применен

Одежда талш,. Зм. из крепкого каина

Каменная насыпка *32.0- 05А-30.5-73.2 27.4

Срур моря

Фиг. 4.

экономию В расходе воды упала до +24,8 На следующий год уровень воды опустился до +25,84 м. Оба отчета указывают, что -51% воды было спущено через водослив в период дождей и 700 млн. м^ ж. б. получено в качестве добавочного запаса, если сделать плотину в верхнем течении р. Чагрес.

Предварительные работы для сооружения Гату некой плотины, как то: изыскания для

такой способ: 1) камень подвозили поездами по эстакадным путям, которые были расположены вдоль места работ, и сбрасывали, образуя параллельные каменные гряды, 2) пространство между этими грядами заваливали землей при помощи рефулеров. В таком порядке продолжалась работа, пока насыпь не была закончена. Наброска камня и очистка восточного рукава для гидравлич.
