Мойка. Очистка улиц при помопщ подметальных и поливочных машин не является с гигиенич. точки зрения идеальньш разрешением задачи; на мостовых, выложенных из отдельных камней со швами между ними, трудно достигнуть совершенной очистки, т. к. в швах застревает грязь, к-рую щетки подметальной машины не извлекают полностью. Идеальная очистка достигается на бесшовных мостовых (деревянных, торцовых, асфальтовых) мойкой их при помощи специальных машин, снабженных резино-вьши вальцами с винтообразными гребнями. Такая же очистка достигается и на мостовых из гранитной брусчатки, только при условии, если швы залиты на половину толщины покрьггия литым асфальтом; на таких мостовых достигается минимальное пылеобра-зование. Мойка производится в утренние часы, чтобы к началу усиленного движения мостовые могли высохнуть. Если приходится мыть улицы во время большого движения, то моечные машины снабжают сушителя-ми, пристроенными впереди моечных вальцов. Наиболее распространенньши в настоящее время являются электромобильные моечные машины, снабженные цистерной для воды, емкостью 2 500 л, с шириной вальцов 2 лг и производительностью в 8-час. рабочий день 45-52 тыс. мостовых. Батарея состоит из 40 элементов, установленных в 2 япщках перед сидением воясатого; емкость батареи 145-244 Ah, рассчитанная на 10 ч. работы. Машина имеет 5 скоростей (3-я и 4-я скорости-рабочие-в 5-6,5 км/час, для холостого хода 5-я скорость-в 12 км) и электрич. и механич. тормоза. Для смывания приставшей к мостовой грязи и уноса ее водой необходимо большое давление, достигаемое специальным оборудованием, позволяющим регулировать силу струи по желанию; это приспособление заменяет ручные движки или шруббер-машины для чистки мостовых от приставшей к ним грязи. При поднятом вальце моечные машины м.б. употреблены как поливочные. Технич. требования, предъявляемые к моечным машинам: быстрая сменяемость изношенных вальцов, устойчивость, рессорный ход, бесшумная работа, возможность с сидения вожатого выключать из рабочего положения в холостое и обратно и регулировка поливаемой ширины.

Зимняя очистка улиц. В городах вырабатывается определенный план для немедленного удаления снега с улиц и с трамвайных путей. Применяются следующие способы очистки: для небольших поверхностей-сгребание снега вручную деревянными движками для свежевыпавшего снега и стальными движками для истоптанного или изъезженного снега; для больших поверхностей-машинная очистка. Самая простая машина-деревянные клинообразные плуги; на улицах с большим движением и с большой шириной уборка производится специальными машинами на колесах, снабженными железными лопатами, переставляемыми по высоте в зависимости от высоты слоя выпавшего снега. Ширина очищаемой полосы 1,8-3,0 JH. Производительность машин 5-10 тыс. м^ в час. При незначитель-

ном снегопаде, до, 5 см высотой, и рыхлом сухом снеге м. б. применены подметальные машины, а при мокром и тающем снеге на усовершенствованных мостовых - моечные машины. Снег после сгребания собирают в кучи и немедленно вывозят, в особенности с улиц с большим движением, чтобы освободить поверхность мостовой до нового снегопада, могущего наступить внезапно. В последнее время в американских городах появились машины, снабженные приспособлениями для быстрой погрузки снега для вывоза, сильно сокращающие расходы. В целях сокращения расходов по вьшозу применяются еще снеготаялки, работаюпще на топливе или использующие отходяпще в дымовую трубу газы, отработанные горячие воды (банные, прачечные воды) или отработанный пар. Применение последних зависит от местных условий и не всегда возможно; первые же м. б. установлены всюду. Наиболее известными являются финляндские снеготаялки Фениа , применяемые в в городах северных стран, в Германии и в СССР. Производительность снеготаялки Фе-ниа 30 м^, или 5,5 т, в час и м. б. доведена до 50 JH*, или 8 W, в час. Приблизительный расход топлива в час: антрацита 76 г^ кокса 89 кг, нефти 80 кг; при дровах процесс этот медленен и неэкономичен. Расходы по очистке проездов от снега, зависяпще от количества осадков случайных и внезапных и неодинаковых во все годы, от отдаленности свалок, от погоды, от времени работ по уборке и от многих других причин, не м. б. определены заранее для составления пред-варительн. сметы. Обыкновенно пользуются средними данными, вьгаисленными для ряда лет. По статистике герм, городов средняя высота слоя снега за 1908 г. была 35 см; но для отдельных городов высота слоя колебалась в пределах 5-100 см. В Москве за ряд лет средняя высота выпавшего снега была равна 50 см. Для устранения скользкости и для придания поверхности мостовой и тротуаров шероховатости применяются песок, зола, шлаки, опилки и т. п. материалы. Больше всего представляет опасности гололедица. В особенности опасна скользкость на гладких мостовых и тротуарах (асфальтовых, торцовых). Разбрасьшание песка производят быстро вручную до 5 тысяч м' в ч. В последнее время за границей стали применять машинное разбрасьшание песка из тележек, прицепляемых к автомобилям, движущимся со скоростью до 35 км/ч. Расход материалов колеблется в зависимости от погоды и верхнего покрытия и равен от 2 до 10 .ж на 1 ООО м^.

Удаление трупов павших животных-см. Утилизационные заводы.

Организация дела очистки. Наиболее целесообразная и испытанная в городах Зап. Европы и Америки форма организации дела очистки-это муниципализация, с сосредоточением всего дела очистки как мест общего пользования, так и домовых отбросов в одном центральном аппарате. Обыкновенно процесс муниципализации дела очистки растягивается на ряд лет с тем, чтобы не обременять бюджета города сразу слишком большими затратами; с дру-

гой стороны, постепенность имеет то преимущество, что, как бы заранее ни был тщательно продуман весь план работ и вся система этой сложной проблемы, на практике всегда обнаруживаются недостатки системы и организации, х^оторые приходится устранять в последуюпще годы постепенной муниципализации. Обьгано город делится на районы с прикреплением к каждому району определенного штата рабочих и машин о соответствуюпщм количеством надсмотрщиков и контролеров, работающих по маршрутам с распределением времени гл. обр. в зависимости от интенсивности движения, от рода покрытия и от погоды. Мапшны конструируются т. о., что они заменяют максимум рабочей силы и в зависимости от погоды выполняют те или иные работы с быстрой заменой частей. В каждом районе устраиваются места для отдыха, умьшания, переодевания, разогревания пищи, сушки спецодежды и для хранения инструментов, инвентаря и материалов. Работам ведется ежедневный учет но специально выработанной форме и недельная, двухнедельная, месячная и годовая сводки данных учета, учет материалов для корректирования организации и для по-С1епенной выработки в будущем наиболее це.чесообразной и экономичной организации работ. Измерителями и показателями для выяснения объема работ, стоимости первоначальных затрат и эксплоатации являются: 1) число жителей; 2) вся территория населенного пункта в га; 3) поперечник его в км (расстояние отвозки); 4) плотность населения, т. е. число жителей на га; 5) процент годового прироста населения; 6) площадь проездов, площадей и других мест общего пользования; 7) площадь и процент замощения; 8) площадь всех проездов и тротуаров (замощенных и незамощенных) на 1 жит.; 9) площадь замощенных проездов и тротуаров на 1 жит.; 10) процент мостовых с покрытием щебеночным, булыжным, брусчатым, торцовым и асфальтовым. Плотность населения сверх 80 чел. на га считается пределом, при котором д. б. обращено уже серьезное внимание на де.яо очистки. Процент прироста населения (естественный и механический) выясняется из статистики минимум за последние 25 лет. Площадь за-1Мощения проездов на 1 лштеля по нем. данным по 100 городам колеблется от 4,5 до 10,5 м^; чем город больше, тем меньше площадь замощения на 1 жит.; в Москве площадь замощения на 1 жит. составляет около 5 лг. Муниципализация очистки требует больших капиталовложений, если она д. б. осуществлена с выполнением всех требований санитарии и гигиены.

Лит.: Бурче Ф. Я., Санитарно-технические сооружения в городах 3. Европы, Коммун, хозяйство , М., 1929 , 1-2 и 5-6; его же. Коммун, очистка г. Москвы от твердых отбросов, там Jite, 1930, 1-2; его же, Удаление, утилизация и обезвреживание городских твердых отбросов, в сборнике статей Перспективы развития городов Украины (печатается); Niedner F., Die Strassenreinigung in den deutschen Stadten, Leipzig, 1911; B arsch O., Moderne Automobil-Strassenreinigungsmaschinen, Berlin, 1919; Dorr CI., Hausmull und Strassenkehricht, Leipzig, 1912; К 1 1 n n e r u. e 1 z e 1, Automobilbetrleb d. .stadtischen Reinigungsamtes zu Hagen, Gottingen, 1915; Klinner u. Welzel, Strassenreinigung, Wien, 1922; Girard M. L., Le nettoiement de Paris, Paris, 1923; Lint van, Le nettoiement de la voirie

de Iapres guerre, Extrait des Annales de Г Association des Ingenieurs sortis des Ecoles Speciales de Gand, Paris, 1927; Hering R. and GreelyS., Collection and Disposal of Municipal Refuse, New York, 1921; Jackson J., Public Cleansing, London, 1929; Elektrokarren u. Elektrolieferwagen im Dienste d. Stadtereinigung, Die Stadtereinigung , Feudingen, 1928, Tagungsnummer zum XVI Verbandstag in Breslau von 2 bis 6 Juni 1928; Adolph G., Die Strassenreinigung, ibid., 21, p. 723; R 1 t t e r E., Der Gross-Sprengwagen als Feuerloschgerat, ibid., 1929, 10, p. 235; H a 1 1 e r R., Kombinationsmoglichkeiten beim Spreng-wagen, ibidem, 22, p. 525. Ф. Бурче.

ОЧИСТКА ЗЕРНА имеет целью выделение из него: 1) посторонних примесей, неоднородных очищаемому зерну, 2) поврежденных зерен данной культуры и 3) зерен, вредных с точки зрения дальнейшего использования зерна в качестве посевного материала или сырья для мукомольной, крупяной, маслобойной или иной нромышленности. Основное требование, предъявляемое к зерну хорошего качества,-отсутствие посторонних примесей. Особенно это относится к посевному зерну. Присутствие примесей в посевном материале часто является причиной плохого урожая вследствие засорения полей или заболеваемости зерна.

В зависимости от дальнейшего назначения зерна оно подвергается той или другой очистке или сортировке. Различают три основных рода очистки: 1) посевного зерна, 2) товарного зерна и 3) зерна, идущего для производственных целей.

Примеси, встречающиеся в зерне. В посевном зерне различают три вида примесей: а) мертвый (индиферент-ный) сор, б) живой сор и в^ вредные примеси. В состав мертвого сора входят: солома, полова, песок, земля и поврежденные семена данной культуры-битые, изъеденные вредителями, проросшие, т. е. все те, к-рые потеряли нормальную всхожесть. К составу живого сора относят семена всех сорных растений и всех культурных неоднородных высеваемому зерну растений . К вредным примесям относятся: спорынья, головня, куколь, повилика и пр. Из этих трех фракций примеси наиболее нежелательными для с. х-ва являются живой сор и вредная примесь-как примеси активного характера, влияющие не только на понижение урожая, но весьма часто и засоряющие зерно трудно отделимыми и вредными элементами; индиферентный сор, как 9Т0 указывает само название, хотя и не оказывает непосредственного отрицательного влияния на урожай, но является излишним балластом. Для посева желательно выделение наиболее крупного зерна, как дающего больший урожай, чем мелкое. Опыты Габерлянда показали, что при посеве 528 семян гороха разной величины получился следующий урожай зерна: из мелких семян 998 г, из семян средней величины 495 г и^из крупных семян 1 814 г.

В товарном зерне также отличают три вида примесей: сорную, зерновую и вредную. Сорная примесь состоит из соломы, половы, земли, битых и изъеденных зерен (порченных вредителями), проходяпщх через сито с круглыми отверстиями диам. в 1 или 2 мм; заплесневевших, загнивших (все с полным изменением внутреннего ядра), семян всех дикорастущих и иных куль-

турных растений, кроме тех, к-рые причислены к зерновой примеси или основному-зерну данной культуры (см. утвержденные ОСТ). Зерновая примесь состоит из битых и изъеденных зерен данной культуры, давленых, проросших, поджаренных при сушке, заплесневевших, с поврежденным покровом и частично затронутым ядром; зерна очень недоразвитые и захваченные морозом. Вредная примесь: в пшенипе-спорынья и головня, в овсе-куколь и опьяняюший плевел, в льне-повилика. В товарном зерне удаляют примеси сорную и вредную, как в.лияюшие на понижение нат^фального веса, выходов продукпии (муки, крупы, масла и т. д.), на ухудшение ее качества (увеличение зольности, вредной примеси, изменение цвета), а иногда и.портяш;ие оборудование перерабатывающего предприятия при наличии в зерне камней, песка и других посторонних примесей. В торговых же целях для получения наилучшего и более ценного товара во многих случаях зерно подвергают сортировке по крупности, форме или цвету и ровности, что особенно часто применяется для наиболее ценных ку.тьтур (чечевица, фасоль, горох, вика).

Очистка зерна на производстве. Перерабатьгоающее зерно предприятие преследует иные цели, чем земледелец или заготовитель зерна. Помидю удаления всех без исключения примесей оно стремится очистить зерно от приставшей к его поверхности пыли, грязи, спор грибных паразитов и удаляет даже некоторые части зерна, как волоски, бородки и зародыши, понижающие качества получаемого продукта. Естественно, что для достижения тех или других результатов на производстве употребляются различные способы очистки и различные системы машин.

Сельскохозяйственная очистка. Машины, которые употребляются в с. х-ве для очистки зерна, делятся по принципу их действия на машины, отделяющие посторонние примеси,-вея-тки, триеры, и на машины, не только отделяющие примеси, но и разделяющие зерно на сорта. В основном очистка и рассортировка сводятся к разде.тению вороха зерна, полученного после молотьбы, на отдельные фракции и основаны на различии: 1) в весе примесей и отдельных зерен; 2) в величине, 3) в форме и 4) иных свойств семян.

1. Очистка и сортировка по весу. Самым примитивным способом, еще со-хранившил1ся в нек-рых единоличных хозяйствах, является подбрасывание зерна лопатой на ветру, при к-ром более легкие части (полова, колос, соломенные части, пыль) относятся ветром в сторону а хорошо налившиеся зерна, как более тяжелые, падают почти отвесно; между половою и тяжелым зерном ложатся более легкие неполные, поврелоденные зерна. Из зерноочистительных машин наиболее простой является веялка (см.). Более совершенные веялки-сортировки не только лучше очищают зерно, но и распределяют его по сортам (по весу). Типичной сортировкой по весу является сортировка (м л ы н о к, ф у х т е л ь) Варак-сина (фиг. 1). В отличие от веялки ковш ее

снабжен: 1) пщтком а, регулирующим направление сыпи, с целью придания ей наклонного движения против струи ветра, J) граблями б у щели, выпускающей зерно из ковша, для равномерности распределения зерна, 3) подвижным пщтком в, уд.пиняющим или укорачивающим поверхность приемной

Фиг. 1.

ДОСКИ г, чем достигается рассортировка зерна на два сорта, и 4) вертикальным щитком, стоящим на пути движения половы и вьще-ляющим из нее легковесное зерно как более тяжелое, чем полова. Поднятием или опусканием щитка а достигается сужение или расширение выходной щели: этим регулируется направление и сила струи воздуха, и из половы вьщеляются б. или м. тялселые примеси. На этом принципе основана весьма распространенная сортировка Триумф системы Ребер, отличающаяся от сортировки Вараксина только в деталях. Главное ее преимущество в более вертикальном направлении струи воздуха, чем в сортировке Вараксина, что способствует лучшему разносу зерна по разности веса. Производительность этих машин от 1 ООО до 3 ООО кг/ч. На этом же принципе основаны двухвентилятор-ные млынки для очистки луговых трав. В противоположность этому сортировка Якобсона (фиг. 2), разделяя зерно па три сорта (о-тяжеловесное, б-среднего веса, в- легковесное), ие считая легких примесей,

Фиг. 2.

выдуваемых за станок, имеет недостаток: горизонтальное направление ветра, неправильное направление потока зерна по направлению струи ветра, а не против нес. Производительность до 1 400 кг/ч.

На основе различия в весе отдельных зерен и примесей построены и сортировки, которые сортируют ворох не силою ветра, а встряхиванием, основанные па принципе

всплывания на поверхность легких примесей и легковесных зерен. Самым примитивным способом О. 3. по этому принципу является обыкновенный грохот (кружало). При вращательном и встряхивающем движении грохота наверх вспльшают легкие примеси и удаляются с чистого зерна рукою. При отбирании рукою части легковесного зерна, всплывшего наверх, возможно разделение на два сорта, хотя такое разделение достаточно трудно и требует большого навыка. Производительность грохота до 100-120 K2J4. Более совершенным грохотом является грохот-сортировка Жосса (фиг. 3), состоящая из приводимого в движение рукой треугольного наклонного стола, наклон к-рого можно изменять особьпи винтом на нижней раме. Поступаюпще из ковша зерна падают на приемное сито, где отделяются

Фиг. 3.

мелкие примеси. В дальнейшем, благодаря встряхиванию при ударах о борты и вставленные посредине грохота глухие треугольники, легковесные семена вспльшают на поверхность и получают обратное движение к задней стенке грохота, где и удаляются через щель в борту, а тяжеловесные идут по наклонной плоскости грохота к переднему суженному концу. Лучшие результаты сортировка дает с легким (пленчатым) зерном (овес, ячмень, гречиха, подсолнух). Производительность ординарного грохота- 160-200 кг/ч.

На различии в весе основано сортирование при помощи разбрасьшания зерна центробежной силой: зерно тяжеловесное получает более сильное поступательное движение, чем легковесное, и отбрасывается далее

Фиг. 4.

ОТ машины. На фиг. 4 дан разбрасывающий прибор конной сортировки (швырял-к и) Мейера-Шатилова; производительность сортировки конной до 2 400-3 200 кг/ч. На том же принципе основана сортировка Берга. Особо стоят сортировки-швырялки типа Наумана, разбрасываюнщй аппарат

Фиг. 5.

которых вращается в вертикальной плоскости (фиг. 5), так что зерно ложится узкой полосой до 12 ж длиною, но работа их менее четка, чем швырялок предьщущего типа. Производительность швырялки Наумана- 800-1 600 %sJ4. Несмотря на большую производительность и хорошее сортирование зерна швырялки мало распространены; , существенные недостатки их: трудность разделки -зерна на отдельные сорта и необходимость больших помещений для работы. Все сортировки зерна по весу для четкости работы требуют равномерности движения. Неравномерное вращение, усиливая или уменьшая силу струи ветра или центробежной силы, отражается на точности разделения по сортам. Эз*от недостаток наиболее ощутим в сортировках с ручным приводом, менее с конным и устраним совершенно при механич. передаче. Для достижения равномерности струи воздуха некоторые сортировки-веялки снабжены особыми клапанами в кожухе барабана, регу-лируюпщми силу струи.

Иногда для разделения зерна, в особенности посевного, применяют сортирование его в растворах поваренной соли, селитры или хлористого кальция разной концентрации. Этот способ основан на том, что более легкие зерна вспльшают и удаляются с поверхности раствора ручным решетом, а тяжелые зерна тонут на дно. Обыкновенно берут сначала крепкий раствор, а затем по-стененно его разбавляют водою, доводят до требуемой концентрации, погружая нужное количество семян. Однако смачивание семени растворами солей, особенно селитры, иногда отрицательно отзывается на всхожести семян, в виду чего предпочитают употреблять для этой цели раствор свекловичной патоки. Этот способ сортирования мало приемлем для пленчатых или кожур-ных семян (гречиха, ячмень, овес, полба), где на всплывание семян оказьшает влияние большее или меньшее наличие воздушньпс полостей между зерном и цветочными пленками, что не всегда соответствует тяжеловесности и плотности самого зерна.

2. Очистка и сортирование по величине основаны на различной величине зерен и примесей. Во всех сортировках этого типа разделение производится при помощи сит. Сита, употребляемые для этих целей, бьшают проволочные плетеные с квадратными и продолговатыми отверстиями или пробивные из листового железа или цинка с ячеями круглыми, нродолговатьпш и иной формы в соответствии с сортируемым зерном (гречиха, лен,чечевица и т.д.). Все эти сортировки можно разделить на сортировки с цилиндрич. ситами и с плоскими ситами. Исключение составляют сортировки центробежные с конической поверхностью сит. Самая простая цилиндрич. сортировка состоит из барабана, обтянутого 5- 6 ситами проволочными или пробивными с ячеями различной величины. Принцип действия их следующий. Зерно, поступающее

в ковш, попадает на сито с самыми мелкими ячеями и благодаря врашению барабана около горизонтальной оси (приводимого в движение рукояткою) передвигается к противоположному концу, проходя последовательно по ситам со все увеличивающимися размерами ячей, через к-рые просеиваются вначале более мелкие примеси, а затем и самое зерно, в конце же барабана сходят крупные отходы. Барабан вставляется в особую станину-ящик, в к-ром сделано столько отделений для отходов, сколько размеров сит на барабане. Эти примитивные сортировки не имеют устройства для регулирования движения зерна. Наиболее совершенной является сортировка Пеннея, состоящая из толстых параллельных проволочных колец, соединенных спиралями; растягиванием или сжиманием колец возможно суживать или расширять расстояния между кольцами, через к-рые просеиваются подлежапще отделению примеси. Барабаны снабжены внутри решет спиральными крыльями из листового железа, регулируюпщми движение зерна. Недостаток их тот, что при однократном пропуске через сортировку получаются только два сорта зерна с преобладанием либо более мелкого либо более крупного, в зависимости от расстояния между кольцами. Производительность до 1 ООО кг/ч тяжелого зерна. На том же принципе основана и сортировка Колемана и Мортона. Сортировка с плоскими ситами f пред став л лет собою продольную раму с натянутыми на нее проволочными или пробивньпди ситами, расположенными в один (арфы) или более рядов так, что зерно, проваливаясь через верхнее сито с большими ячеями, отделяется от крупных прцмесей и в дальнейшем разделяется в следуюпщх двух ситах по величине на два сорта. Подсев третьего нижнего сита составляет мелкие примеси (напр. сортировка Беляева). Недостаток таких сортировок, заключающийся в необходимости иметь большое количество сит разных размеров, устранен в сортировке Рейнфорта, где просеваю-

1иг. 6.

щее полотно (фиг. 6) состоит из продоль-ньгх проволок, прикрепленных шарнирами к зигзагообразным пластинкам, что дает возможность легко регулировать расстояние между проволоками и лучше рассортировать зерно. Производительность их до 500 кг/ч. Соверщенно особняком стоит сортировка Кайзера, носящая название центрифуги. Работающая часть сортировки - усеченный конус, состоящий из продольных прутьев. Конус обращен широким основанием кверху, благодаря чему расстояние между про-

волоками книзу суживается. Конус при помощи рукоятки и шестерен приводят в быстрое вращательное движение, семена под влиянием центробежной силы поднимаются вверх по проволочным стенкам конуса и в зависимости от величины проталкиваются между прутьями выше или ниже от основания конуса и попадают в разные отдельные япщки. Сортировки по величине зерна хороши при отсортировании крупного зерна для посева. Все перечисленные сортировки по весу и величине дают неполную очистку от примеси или неполное рассортирование. В сел. х-ве чаще употребляют комбинированные сортировки-веялки, очищаюпще и сор-тируюпще зерно одновременно и по весу и по величине. Эти машины являются комбинацией ветрогона с решетчатьпй станом.

3. Сортировки по форме зерна разделяются: а) на цилиндрические, б) плоскорешетчатые и в) спиралеобразные. Цилиндрич. сортировки носят название триеров или куколе-зерноотборников и употребляются для вьщеления примесей или

Фиг. 7.

зерен, близких между собою по величине. Триеры разделяются: на триеры простого действия, отделяющие только более округлые, чем зерно, примеси (куколь, полевой горошек-от овса, фасоль шарообразную- от продолговатой и т. д.); триеры двойного действия кроме того разделяют продолговатые зерна между собою (рожь, пшеницу- от овса, ячменя); триеры тройного действия, разделяют зерно не только по родам, но и по величине. Принцип действия этих машин-см. Триеры. Производительность ручных триеров крайне незначительна, и в этом заключается их главный недостаток. К пло-скорешетчатьш сортировкам относятся тре-щетки (горки) для очистки льна (фиг. 7), снабженные специальными решетами с ячеями, имеюпщми форму семян льна, что позволяет последним свободно пройти сквозь сито, оставляя более крупные примеси на его поверхности. Для отделения от мелких примесей в голове трещетки устанавливается сито с мелкими ячеями. На этом принципе основано отделение клеверной повилики (cus-cuta) от клевера. Машины этого рода представляют собою комбинированный млынок, сортирующий как по весу, так и по форме. Семена повилики по величине и весу весьма близки к семенам клевера, отличаясь от них только формою. Из очищаемых семян ветрогоном (фиг. 8) выделяются за станок легкие примеси и заключенные в стручках семена. Далее очищенное семя поступает через решето, выделяющее крупные примеси

на главную рабочую часть - проволочные квадратные сита с закрытыми особьш составом углами, благодаря чему образуются просветы, соответствующие форме повилики, через к-рые она и проходит, а клевер идет сходом с сита. На принципе разделения по форме основаны и о т к а т к и-г о р к и

Фиг. 8.

(фиг. 9), разделяющие круглое зерно от продолговатого (например вику-от овса) или от менее круглого (горох полный-от деформированного). Производительность горок 240-700 кг/ч. Для отделения вики от овса применяются также винтообразные, вертикально расположенные поверхности, носящие название змеек (фиг. 10). Круглые зерна вики, раскатьшаясь, выскакивают

Фиг. 9.

за борты спирали, а удлиненный овес скользит по поверхности спирали книзу. Мащи-ны эти хорошей производительности и хорошо рассортировывают вику от примесей. Все приведенные машины м. б. соединяемы в группы при условии соответствия по производительности их между собой. При очистке больших партий зерна (напр. в колхозах, совхозах) зерноочистительные установки д. б. непременно оборудованы механич. двигателями.

4. Очистка, основанная на специфических свойствах зерна. На принципе различного отношения семян к посторонним предметам основана очистка Фиг. 10. магнитными машинами клевера от повилики и других сорных семян. Смоченный водою тонкий железный порошок (опилки железные) примешива-

ется в небольшом количестве к очищаемым семенам. Вода жадно впитывается повиликой и другими сорными семенами, и на их поверхности выступает клейкая жидкость, свойственная семенам паразитируюпщх растений, благодаря к-рой железный порошок прилипает к сорным семенам, к клеверу же, не вьщеляющему подобной жидщзсти, порошок не пристает. На фиг. 11 дана схема работы магнитной машины системы Гирш, где из ковша очищаемые семена по скатной доске поступают на секционный кожух- барабан а, вращаюнщйся вокруг неподвижного магнитного ноля; на барабане из клевера вьщеляются сорные семена, покрытые железным порошком, вследствие действия магнита на железные частицы. Непокрытые железным порошком здоровые семена luienepa падают прочь (т. к. не подвергаются действию магнита б) поверх ба-

Фиг. и.

рабанного кожуха. Сорные семена после размыкания магнитного поля (при помощи специального механизма для размагничивания в) отпадают от поверхностей барабанов и удаляются из-под машины. Производительность машины 250- 300 кг/ч. На этом же устройство зерноочи-где железный поро-

принципе основано стительной машины, шок действует в сухом виде и пристает только к сорным семенам, имеющим шероховатую поверхность (повилика); сорные семена с гладкой поверхностью (напр. подорожник из клевера) не м. б. вьщелены.

Очистка химическая (протравливание). Протравливание производится ядовитыми веществами в растворенном или сухом порошкообразном виде; для этой же цели применяется и горячая вода, а) Мокрый способ протравливания основан на дезинфицирующем действии хими4. веществ (формалин, мышьяковистые соединения, медный купорос) на споры грибных паразитов (головня). Зерно, предназначенное для посева, погружается в 0,5%-ный раствор CuSOi, или в 1%-ный раствор формалина, или в другой дезинфицирующий раствор и тщательно смепшвается с жидкостью. По выемке из раствора зерно отлеживается и подсушивается перед посевом. Протравливание производится или в обыкновенных бочках, чанах или в особо сконструированных машинах, главная работающая часть которых-шнек-передвигает зерно и смешивает его с дезинфицируюхцим раствором. Фиг. 12 изображает протравочную машину 3 о н о с т р е б ; производительность ее 400 - 2 ООО кг/ч. б) Сухой способ протрав-

ливания основан на смешивании зерна с порошкообразными сухими ядами (медный купорос, углекислая медь и ртутные или мышьяковистые соединения). Действие про-

Фиг. 12.

травлтгвания начинается в земле при посеве семян. Фиг, 13, изображаюшая аппарат Нейгауза, дает ясную картину работы машины. В ковши А и В поступают соответственно зерно и порошок яда. В барабане аппарата зерно смешивается кулаками с порошком, оседаюшим на поверхности зерна. Излишек яда через регулируюш;ее сито в вьЕходной части барабана собирае1ТСя в сосуд С. в) В последнее время получил широкое распространение способ протравливания горячей водой. Зерно погружается на 3-4 ч. в воду t° 25-30° и затем на 10 м.

Фиг. 13.

в воду температуры 48-52°, Протравленное таким образом зерно обезвоживается и сушится.

Очистка на элеваторах и механизированных зерноскдадах. О. 3. на элеваторах преследует задачу состав-.тения однородных торговых или посевньгх партий зерна определенного качества. Очистка и сортировка производятся на тех же основаниях, что и с.-х. очистка, но весь про-

цесс очистки составляет непрерьшную цепь отдельных процессов. Зерноочистительные элеваторные машины построены по тому же принципу, что ручные и конные, и только нек-рыми деталями и производительностью они отличаются от ручных. Главными машинами являются: аспираторы (сортировки по весу), сепараторы (сортировки по величине), триеры (сортировки по форме) и шасталки-полировки (см. Шасталки). Последние служат для удаления спор головни и менее ценных частей зерна (усиков, бородок, концов цветочных оболочек в овсе и ячмене) и для полирования поверхности зерна. В зависимости от поставленных целей элеваторы бывают снабжены и дополнительными машинами: горками, трещетками, сор-тировками-кускутами, протравливающими машинами, магнитными, сортировочными столами (грохотами) и т. д. В зависимости от целей очистки и от особенностей зерна той или иной культуры устанавливают те или другие машины, но схема в обпщх чертах остается без изменений.Так, для очистки и сортировки тарелочной чечевицы применяется следующая схема установки машин: аспиратор с рукавным всасывающим фильтром, сепаратор, магнитная машина, триер, служащие для отделения пыли, легких, тяжелых и металлич. примесей и для выделения овса из чечевицы. Ячеи триера 9-9,5 мм, круглые плоскодонные, в которых свободно помещаются семена чечевицы, а овес идет сходом. С триеров чечевица поступает на сортировки по величине и форме, с 5-б ситами с круглыми ячеями различных размеров (диам. 7,25-4,25 мм) и 2-3 ситами с продольными отверстиями (шириною 2,50- 3,00 мм) для отделения плоской вики. Производительность установки 3-11 т/ч. Подобная схема приемлема для очистки и сортировки гороха, вики, льняного семени, фасоли, кормовой чечевицы, только с изменением размеров ячей сит и триеров с той разницей, что вместо сортировок с горизонтальными ситами весьма часто устанавливают цилиндрические. Для очистки зерна от плесени, головни, поврежденных зерен, удаления мелких камней применяют на элеваторах моечные машины, состоящие из промывного чана, первой центрифуги, промывного конвейера, второй центрифуги для удаления воды и сушилки. В промьш-ном чане вспльшают на поверхность легкие примеси и поврежденные зерна и удаляются отводным рукавом; камни, песок, зем.тя и прочие тяжелые примеси собираются в воронкообразном дне, зерно же поступает на центрифугу (где обрабатьшается щетками), затем в наклонный конвейер, где омывается сильной струей воды для удаления остатков грязи, плесени и пр.; из конвейера на центрифугу для удаления воды и на сушилку. Производительность установки до 4 т/ч.

Сортировка по цвету. Описанные выше способы очи<1тки и сортировки зерна не могут быть применяемы для разделения партий по цвету, а между тем для ценных бобовых культур, как фасоль, горох, вика, предъявляют требования одноцветности. Разница в цене на мировом рынке напр. для фасоли, смешанной по цвету и одноцветной,

достигает до 7 фн. ст. на т. Но для сортирования но цвету не имеется машин, и оно производится только ручным способом.

Очистка зерна на мельницах. Задача О. з. на мельницах состоит в удалении всех без исключения примесей из зерна, а также грязи, пыли, спор паразитируюпщх грибов, приставших к поверхности зерна, и части покровов (плодовых оболочек, эпидермиса, мезокарпия, эндокарпия) и зародыша с целью подготовить зерно к помолу и получить наиболее чистую и здоровую продукцию (муку). В связи с усложнением процесса О. 3. на мельницах вводятся дополнительные машины специального назначения,

Фиг. 14.

не употребляемые при с.-х. или элеваторной очистке. Такими машинами являются: магнитные аппараты, удаляющие из зерна металлич. предметы, случайно попадающие в зерно, обойки (см.), обдирающие плодовые оболочки, борозду, зародыш, щеточные машины, отделяюнще оболочки после обдирки, и моечные машины. В зависимости от системы мельниц весьма часто употребляют вместо сепараторов (т а-раров) бурат (см.). Очистка пшеницы на мельницах м. б. представлена в следующей общей схеме (фиг. 14). Зерно из завальной ямы по нориям через весы 1 и черный закром 2 последовательно поступает на магнитные аппараты 3, сепараторы с аспирацией (тарары) 4, где отделяются крупные и мелкие примеси и пыль, а зерно разделяется на два сорта: крупное и легковесное. Круп-

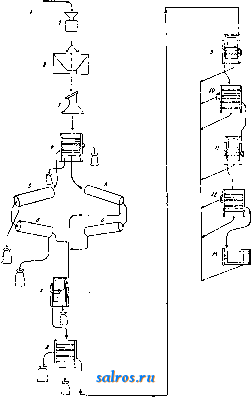

ное идет на триеры 5 для выделения ячменя, а мелкое на куколеотборники бив дальнейшем на черную обойку 7, аспиратор 8, вторую обойку (чистую) 9 и второй аспиратор 10. На нек-рых мельницах процесс обдирки на обойках с дальнейшей аспирацией проводится три раза (11,12), и после обдирки зерно пропускается через щеточную машину 13. Пропускание зерна через добавочные машины (моечные, змейки, камнеотде-лители) производится на нек-рых мельницах в зависимости от схемы, их оборудования, качества зерна и его назначения.

Лит.: Г о р я ч к и н П. В., Веялки и сортировки, СПБ, 1908,- Д е б у К. И., Машины для сортировки зерна, Петроград, 1922; Козьмин П. А., Мукомоль-но-круняное производство, 4 изд., М., 1926;Варгин в. Н., о семенах и посеве, 2 изд., Петербург, 1910; Ланге А. П., Механич. оборудование зерноочистительных элеваторов, М.-Л., 1930; Бернис Г., Машины для очистки и сортировки зерна, М., 1929; Шлыков Л., о машинах для очистки и сортирования семян, М., 1921; Ершов С, Семена и посев, М., 1930; Грубе Е., Практическое руководство по приему и хранению зерна, М., 1930; Б у к ш т ам С, Справочник мукомола, М., 1929. Н. Бано.

О ЧНИ, ОПТИЧ. прибор, служапщй для корригирования (исправления) аномалий рефракции (см.), аккомодациии аномалий мышечного аппарата глаза (см.), улучшающий тем самым зрение (см.), повышая его остроту. Специальный тип О.-защитные- служат для защиты глаз от возможных повреждений (см. Защитные приспособления). О., служащие для корригирования аномалий глаза, состоят из очковьгх стекол и очковой оправы. Очковые стекла изготовляют из оптического или зеркального стекла с показателем преломления п=1,523. Очковые стекла не должны иметь свилей, пузырей оптич. натяжения и заметной окраски.

Очковые линзы для миопии и гиперметропии. Основные аномалии рефракции глаза - миопия (близорукость) и гиперметр о п и я (дальнозоркость) корригируются очковыми стеклами след. обр. Для э м м е-тропического (нормального) глаза нараллельньгй пучок света от удаленной точки, лежащей на оси глаза, дает резкое изображение в виде точки же (если не принимать во внимание явлений диффракции и аберраций оптич, системы глаза) на сетчатке; следовательно и изображение всего объекта получается резким. При миопии параллельный пучок от удаленной точки дает изображение внутри глазного яблока, а при гиперметропии - вне глазного яблока, позади сетчатки (фиг. 1, А и Б). На сетчатке получается в этих случаях, вместо резкого изображения точки, размытый кружок- кружок рассеяния К. От каждой точки удаленного объекта получаются такие кружки рассеяния, и глаз видит объект размытым, нерезким и не различает его деталей. Резкое изображение на сетчатке в этих случаях получается не от удаленной точки, а от так назыв. дальней точки глаза. Для неаккомодированного глаза при миопии на сетчатке получается изображение этой точки, лежащей на конечном расстоянии впереди глаза (фиг. 1, В), а при гиперметропии- изображение точки (мнимой), лежащей позади глаза (фиг. 1, Г). Величина аметропии (миопии или гиперметропии) характеризуется расстоянием дальней точки от пе-

редней главной точки глаза, лежащей в передней камере глаза на расстоянии 1,35 мм от верпшны роговицы. Расстояние дальней точки при миопии-отрицате.дьное, при ги-перметропии-положительное. Если это расстояние выражено в jn, то обратная величина его дает значение аметропии в диоптриях <см.). Чтобы при аметропии получить на сетчатке резкое изобрал^ение удаленного объекта, т. е. чтобы видеть его резко, применяют- ся сферические линзы. При миопии

А Б

Фиг. 1.

помещают перед глазом отрицательную линзу так, чтобы ее задний фокус F совпадал с дальней точкой PJR. глаза (фиг. 2, где Н^ и Н{-главные плоскости линзы и На-передняя главная плоскость глаза), тогда параллельный пучок света от удаленного объекта даст его изображение в задней фокальной плоскости линзы, а т. к. эта плоскость совпадает с дальней точкой, то на сетчатке не-аккомодированпого глаза получается резкое изображение, и объект виден резко. Аналогично при гиперметропии перед глазом помещается положительная линза так, чтобы ее задний фокус F (фиг. 2)совпал с дальней точкой PR; на сетчатке и в этом случае получают резкое изображение. Если бы молено было совместить заднюю главную плоскость Щ линзы с передней главной плocIio-стью Яг глаза, то величина аметропии (миопии или гиперметропии) бы.па бы численно равна рефракции линзы, соответствующей полной коррекции глаза. В виду невозможности такого совмещения необходимо принимать во внимание расстояние между задней вершиной линзы и вершиной роговицы.

Сферические очковые линзы нумеруются по задней вершинной рефракции.

Вершинная рефракция очковой линзы-величина, обратная расстоянию (по оптической оси) от вершины линзы до фокуса. Передняя вершинная рефракция- величина, обратная расстоянию от передней вершины линзы до переднего фокуса. Задняя вершинная рефракция-величина, обратная расстоянию от задней вершины линзы до заднего фокуса. Вершинная рефракция измеряется в диоптриях (D), если соответствующие расстояния даны в м.

Передняя вершинная рефракция:

-V 1-(5 Da задняя вершинная рефракция;

F. = : =

тде рефракция передней поверхности линзы рефракция задней поверхности линзы

(3)

общая (главная) рефракция линзы

Do = D + Di-6DD, (5)

редуцированная толщина линзы

5= (6)

здесь d-толщина линзы в м, п-показатель преломления, ri-радиус передней поверхности, г2 - радиус задней поверхности. Переднее главное фокусное расстояние 1

£>1

заднее главное фокусное расстояние

г-ж-. (8)

переднее вершинное фокусное расстояние

---DlT

заднее вершинное фокусное расстояние

, l-6Di Dl2

(10)

Радиусы, главные фокусные расстояния и вершинные фокусные расстояния считаются положительными, если они направлены в ту же сторону, как и световые лучи, и отрицательными, если они направлены в противоположную сторону. Направление радиуса кривизны считается от поверхности к центру кривизны. Направление главного фокусного расстояния считается от соответствующей главной точки (передней и задней) до фокуса (переднего или заднего). Направление вершинного фокусного расстояния считается от соответствующей вершины (передней или задней) до фокуса (переднего или заднего). Если в (2) Угимеет положительный знак, то линза называется собирающей, или положительной, линзой. Ее передний фокус лежит впереди линзы и переднее вершинное фокусное расстояние по (1) отрицательно, задний фокус лежит позади линзы и заднее вершинное фокусное расстояние положительно. Если в (2) Уг имеет отрицательный знак, то линза называется рассеивающей, или отрицательной, линзой, а

т. Э. т. XV.

Фиг. 2.

передний фокус лежит позади линзы и переднее вре-шинное фокусное расстояние положительно по (1), задний фокус лежит впереди линзы и заднее вершинное фокусное расстояние отрицательно. Т. о. у положительных линз заднее главное фокусное (/) и заднее вершинное фокусное расстояние (v) положительны; у отрицательных линз эти расстояния отрицательны.

Очковые сферич. линзы по их типу разделяются на три основных группы: 1) биформа, 2) план-форма, 3) мениски (фиг. 3). Положительные линзы в первой группе имеют обе поверхности выпуклыми (двояковьшуклые линзы-фиг. 3, а), в частном случае обе поверхности имеют равную кривизну (равновыпуклые линзы-фиг. 3, б). Отрицательные линзы этой группы имеют обе поверхности вогнутые, в частном случае обз поверхности имеют равную кривизну (двояковогнутые линзы-фиг. 3, в и равно-

вогнутые линзы-фиг. 3, г). Линзы второй группы имеют одну поверхность плоскую, вторую или выпуклую (плосковыпуклые линзы - фиг. 3, д) или вогнутую (плосковогнутые линзы-фиг. 3, е). Линзы третьей

п

Фиг. 3.

группы имеют одну поверхность выпуклую, другую вогнутую. Если выпуклая поверхность имеет радиус кривизны меньше, чем вогнутая, то линза будет положительная (фиг. 3, тс), если выпуклая поверхность имеет радиус кривизны больше, чем вогнутая, то линза будет отрицательная (фиг. 3, э). Линзы этой группы имеют различные названия в зависимости от кривизны поверхности, чаще всего встречаются а) перископич. ф1орма, б) менисковая форма, в) глубокие мениски; различаются они по величине основания мениска, т. е. рефракции той поверхности менисковой линзы, к-рая имеет большой, радиус кривизны (меньшую кривизну); т. о. основание положительного мениска-рефракция задней поверхности, основание отрицательного мениска--рефракция передней поверхности. Для трех указанных форм менисков основание равно (в диоптриях):

Положит. Отрицат.

линза линза

Перископич. форма........-1,25 -1-1,25

Менисковая форма........ -6,ос +б,оо

Глубокие мениски........-9,оо ч-9,00

Основание мениска вьгаисляется по ф-лам (3) и (4). Положение главных плоскостей указанных трех групп линз изображено на фиг. 3. Фокусы (F и F), главные фокусные расстояния (/ и f), вершинные фокусные расстояния (г; и v) для линз би-формы и менисков изображены на фиг. 4 и 5. Во многих случаях очковой практики можно пренебречь осевой толщиной линзы и считать ее ва бесконечно тонкую, тогда формула (5) принимает вид:

Do = I>i + I>2, (И) где1)о--главная рефракция бесконечно тонкой линзы. Если линза принимается за бесконеч-

Фиг. 4.

HO тонкую, то ее рефракция измеряется просто суммой рефракции ее поверхностей, и ошибка, которая вводится пренебрежением толпщны, м. б. определена из соотношения:

(12)

l-<5Di

Разность между задней вершинной рефракцией и рефракцией бесконечно тонкой линзы, имеющей те же радиусы кривизны (для одного типичного случая):

Для отрицательных линз, где осевая толщина всегда небольшая, в большинстве случаев ею пренебрегают и считают линзу бесконечно тонкой. Из указанных трех групп очковых сферич. линз би-форма у нас является наиболее распространенной, но по оптич. свойствам эти линзы наименее удовлетворительны. Менисковые линзы по оптическим свойствам являются наилучшими.

Hi

Фиг. 5.

Особенное значение в очковой оптике приобретает особый вид менисковых линз- пунктальные (анастигматические) линзы (свободные от астигматизма наклонных пучков). При. фиксировании удаленного объекта, лежащего на оси очковой линзы, на линзу падает пучок, параллельный оси. Здесь глазу приходится иметь дело только с осевыми аберрациями линзы. При фиксировании удаленного объекта, лежащего вне оси линзы, вращением глаза (без поворота головы) приходится иметь дело с пучками, идущими наклонно к оси линзы, и следовательно с аберрациями, линзы ДЛ.Я наклонных пучков, в частности с астигматизмом (см.). При повороте глаза в разные стороны дальняя точка глаза описывает дуги с центром в центре вращения г.даза. Сфера, проходящая через дальнюю-точку и имеющая центром центр вращения глаза, называется сферой дальней точки. На фиг. 6 Z-центр вращения глаза,. F-задний фокус линзы, совпадающей с дальней точкой, KFK-сфера дальней точки, Т'-место изображения (для данного' угла наклона) точки, образованного меридиональными лучами, ;S -вместо изображения, образованного са,гитальными лучами. Находя положение точек Т' и S для разных углов наклона, можно построить две поверхности, одну ТТ, проходящую через все точки Т', т. е. фокальную поверхность меридиональных лучей, другую SS, проходящую через все точки S, т. е. фокальную поверхность агитальных лучей. Эти поверхности не совпадают друг с другом и со сферой дальней точки; они совпадают только в F. Падающий на очковую линзу параллельный пучок от удаленной точки, лежащей под некоторым углом на оси линзы, даст два изображения (в виде линий) Т' и -S на поверхностях изображения для меридиональных лучей и для сагитальных лучей (фиг. 6). На-.
