III. Центральные системы 0. 1. Паровое О. 1) Паровое О. низкого давления. Система парового О. низкого давления является наиболее поздней, введенной в отопительную практику, системой. Паровая система низкого давления применяется

Фиг. 17.

Фиг. 18.

Фиг. 19.

обычно ДЛЯ отопления больших общественных зданий временного пользования, какими являются театры, кино и т. п., а также зданий специального назначения: бань, прачечных, теплых складов и т. п. Преимуп1.е-ством паровой системы О. является, во-первых, возможность быстрого прогрева отапливаемых зданий после перерыва или сокращения О., поскольку отопительные приборы этой системы имеют почти постоянную и при этом максимальную теплоотдачу, и, во-вторых, значительно больший радиус действия, чем например при водяном отоплении с естественной циркуляцией. Кроме того стоимость первоначального оборудования систем парового отопления низкого давления несколько меньше стоимости систем водяного О. с естественной циркуляцией. Недостатком паровой системы О. являются, во-первых, высокие поверхностные t° нагревательных приборов, значительно превышающие допускаемые гигиеной нормы этих t° в 80-90°, н, во-вторых, система парового О. низкого давления почти исключает возможность генеральной (центральной) регулировки подачи тепла в отапливаемые помещения в зависимости от t° наружного воздуха, т. к. возможные здесь формы регулировки с помощью изменения рабочего давления или периодич. подачи пара в отопительные системы являются мало совершенными и ограничены весьма узкими пределами. За последнее время как за границей, так и в СССР система парового отопления низкого давления все более и более вытесняется системой водяного насосного отопления (см. Водяное отопление).

При паровом О. низкого давления приме-йяется рабочее дав.дение пара в котле 0,05-

0,05-0,10 0,15 0,20 0,30-0,50

0,5 atm изб., причем в зависимости от горизонтального расстояния котельной до наиболее удаленного стояка или отопительного прибора обычно применяются следующие начальные давления в котле:

Рабочее давление пара в котлах низкого давления (atm изб.) .

Горпз. расстояние от котельной до наиболее удаленного стояка или отопит, прибора в

системе (.и)...... 100 200 300 >500

Рабочее давление пара в 0,5 aim изб. считается предельным давлением, допускаемым в паровых котлах низкого давления, устанавливаемых под жилыми помещениями. Во избежание повышения давления, паровое пространство паровых котлов низкого давления сообщается с атмосферой с помощью особого водяного затвора (фиг. 20), причем диам. последнего в зависимости от мощности котлов должен иметь следующие минимальные размеры:

Поверхность нагрева паровых котлов нпзкого давления (л12)...........l < 6,0 < 33,0 > 13,0

Внутренний диаметр водяного затвора {м.м)..... 60 75 80

Типы предохраните.71ьных водяных затворов для паровых систем низкого давлешш даны на фиг. 20, где а и б-старые типы предохранителей без водоу.човителя; б-новый тип предохранительного аппарата с водо-уловителем.

При замкнутых системах парового О. низкого давления, когда подача питательной воды в котел, основанная на принципе сообщающихся сосудов, происходит путем есте-

ственного стока в него конденсата под действием его собственной силы тяжести, выбор рабочего давления пара в котлах обусловливается не только расстоянием котельной от наиболее удаленного отопительного прибора, а следовательно экономикой паро-распределите.чьпой сети, но также возможностью и целесообразностью углубления подвального помещения котельной, соответствующего выбранному рабочему давлению пара, поскольку осуществление указанной выше замкнутой системы при определенном выбранном давлении пара требует вполне определенной высоты котельного помещения. Эта высота должна быть равна:

H = /ii-l-l,2 2-f/гз, где Я-высота котельного помещения в м,

hi-высота нормального уровня воды в паровом котле от пола котельного помещения в м; hz-рабочее давление в паровом котле

ЛреЗохра-, темный

Фиг. 21.

в м водяного столба; -высота в м, необходимая для прокладки конденсационного трубопровода от наиболее удаленного стояка до котла с уклоном не менее 0,005.

При разомкнутых системах парового О., когда возвращающийся из отопительньгх

Фиг. 22.

приборов конденсат поступает сначала в открытый конденсационный бак и то.тько из последнего с помощью особого питательного насоса подается в котел, выбор рабочего давления паравкотле обусловливается лишь расстоянием наиболее удаленного стояка или отопительного прибора от котельной. В этом случае оно бывает почти всегда выше давления, выбираемого при замкнутых системах. На фиг. 21 и 22 даны !схемы систем парового О. низкого давле-

Фиг. 23.

ния с верховой и низовой разводками, с т. н. сухими конденсационными трубопроводами и центральным обезвоздушиванием. По этим схемам обычно выполняют установки парово-

Фиг. 24.

ГО О. с небольшим рабочим давлением и возможностью, без больших затрат, произвести обусловленное выбранным давлением пара углубление котельного помещения. В тех же случаях, когда приходится выбирать повышенное рабочее давление и не имеется возможности соответствующим образомуглу-бпть котельное помещение, конденсационные трубопроводы делают мокрыми , т. е. заполненными конденсатом, а их обезвоздуши-вание производится особой воздушной линией, к которой присоединяются все стояки установки. Наконец, когда высота котельного помещения в виду отсутствия какой-либо возможности его углубить недостаточна даже и для устройства системы с мокрыми , заполненными конденсатом конденсационными трубопроводами, установка выполняется разомкнутой системой конденсационных трубопроводов, т. е. с промежуточным конденсационным баком и особым питательным насосом. Наиболее целесообразно такого рода питательную установку выполнять автоматической, в которой питательный насос (центробежный) пускался бы в ход или останавливался в зависимости отуровня воды в конденсационном баке. Схема такого. рода автоматич. питательного устройства дана на фиг. 23, где а-сборный г конденсационный трубопровод; б-конденсационный бак; в-поплавок; г - центробелсный насос, соединенный на одном валу с электромотором (д); е-обратный клапан; и-нагнетательный питательный трубопровод к паровым котлам; з-включатель и выключатель электрического тока к электромотору. Как сухие, так и мокрые сети конденсационных трубопроводов д. б. обезвоздушены, причем места приключения воздушных трубопроводов к главному конденсационному трубопроводу при сухих сетях или к отдельным конденсационным стоякам при мокрых сетях должны находиться по крайней мере на 150-200 мм выше возможного уровня конденсационной воды в них.

Паропроводы распределительньгх; сетей прокладываются с уклоном в сторону движения пара, примерно в 0,005-0,01; с таким же уклоном и по движению воды прокладываются и конденсационные трубопроводы. Ответвления паропроводов, соединяющие стояки с отопительными приборами, монти-

Фиг. 25.

руются обычно с уклоном в противоположную движению пара сторону примерно в 0,15-0,2. В конечных пунктах распределительные паропроводы должны обезволси-ваться (дренироваться), причем следует отметить, что лучшим обезвоживаюш;им устройством для паропроводов низкого давления являются водяные затворы (сифоны), со-

установок парового О. низкого давления являются: 1) полное и беспрепятственное обезвоздушивание конденсационньо: трубопроводов; 2) прокладка распределительных паропроводов с соответствующими уклонами в сторону движения пара; 3) хороший дренаж конечных пунктов паропроводов в местах подъема стояков.

Разрез по аЬ

Фиг. 2 6.

единяющие конечные пункты паропроводов с конденсационными трубопроводами, как это показано на схемах фиг. 21 и 22. В целях регулировки на присоединительном паропроводе каж;дого отопительного прибора ставят проходной или угловой вентиль двойной регулировки;наиболее употребительные конструкции вентилей представлены на фиг. 24 и 25.

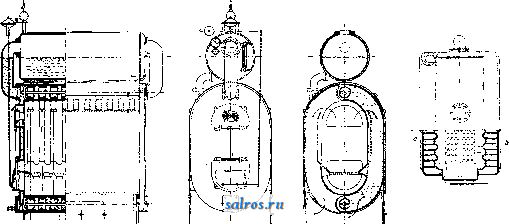

Генераторами тепла при паровых системах низкого давления служат обыкновенно чугунные секционные котлы. На фиг. 26 изображена конструкция парового чугунного котла низкого давления системы Стребе-ля. Другие типы чугунных секционных котлов приведены в отделе водяного О.

Давление и производительность котлов регулируются обыкновенно автоматически, с

помощью мембранных регуляторов давления, которые действуют с помощью особого рычага на поддувальный клапан топки котлов. Конструкция одного из этих регуляторов (з-да Стребеля) представлена на фиг. 27. Основными условиями удовлетворительной работы

Фиг. 27.

2) Паровое О. высокого давления. Системами парового О. высокого давления обьгано именуют паровые отопительные системы, имеющие начальное рабочее давление пара в котлах в одну и более атмосфер. Паровое О. высокого давления применяют главным образом для О. фабрично-заводских зданий. Относительно данной системы следует сказать, что в виду более высоких поверхностных темп-р отопительных приборов, она еще менее гигиенична, чем система парового О. низкого давления. Однако благодаря этим повышенным t° отопительных приборов, она, во-первых, весьма эффективна при натопе отапливаемых помещений после сокращения или полного прекращения О., а во-вторых, и затраты на ее первоначальное оборудование значительно ниже таковых для систем водяного О. и парового О. низкого давления. Кроме того радиус действия системы парового О. высокого давления достигает нескольких %м. Принцип канализации пара таков же, как и при паровом О. низкого давления, причем отопительные приборы должны иметь запорные вентили как на паровом, так и на конденсационном трубопроводах. Каждый отопительный прибор кроме того д. б. снабжен воздушным краном или автоматически действующим воздушным вентилем для выпуска воздуха из приборов. Воздушные вентили монтируются непосредственно за приборами на конденсационных трубопроводах. В системах парового О. высокого давления отопительные приборы объединяют обычно в отдельные группы, причем каждая из этих групп имеет один общий конденсационный трубопровод, на к-рый приключается автоматически действующий конденсационный горшок, служащий для выпуска конденсата из отопительных приборов.

На фиг. 28 дан конденсационный горшок с пружинным вентилем, где а-вход конденсата, пара и воздуха; б-выход конденсата и воздуха; в-Пружина; г-вентиль.

Фиг. 2

На фиг. 29-конденсационный горшок с про-тивоточным выходом конденсата, где а- вход конденсата, пара и воздуха; б-вьгход конденсата и воздуха; в-обходной вентиль. Фиг. 30-конденсационный горшок с открытым поплавком-вентилем, где о-вход конденсата, пара и воздуха; б-выход конденсата; в - открытый поплавок; г - вентиль.

Фиг. 2 9.

Фиг. 30.

На фиг. 31 дан конденсационный горшок с закрытым поплавком-вентилем, где а-вход конденсата, пара и воздуха; б-выход пара и воздуха; в-вход конденсата; з-закрытый шаровой поплавок; д-вентиль; е-выход конденсата; ж-воздушный кран. Фиг. 32- конденсационный горшок с закрытым поплавком-вентилем, где а - вход конденсата, пара и воздуха; б-вьгход конденсата. Наиболее надежно и с наименьшими пропусками пара работают конденсационные горшки, действие к-рых основано на принципе закрытых поплавков-вентилей (фиг. 31 и 32).

Для правильной работы систем парового О. высокого давления необходимо выполнение следующих условий. 1) Паропроводы д. б. уложены с соответствующими уклонами (0,005-0,01) в сторону движения пара и по пути хорошо обезвожены (дренированы), особенно в местах подъема паропроводов.

2) Отопительн. при? боры и конденса- ционные трубопроводы должны быть хорошо обезвоздушены. 3) Конденсационные горшки должны работать бесперебойно и без значительных пропусков пара в конденсационную сеть. Системы парового О. высокого давления, так же как и системы парового О. низкого давления, почти не обла-

Фиг. 31.

дают возможностью для генеральной (центральной) регулировки.

За последнее время как за границей, так в особенности в СССР эти системы все более и более вытесняются насосными водяными системами среднего давления, работающими с перегретой водой. Генераторами тепла при системах парового О. высокого давления являются паровые котлы высокого давления обычных типов и систем (см. Котлы паровые). С другой стороны, т. к. фабрично-заводские предприятия обычно имеют котельные установки высокого давления для технологич. целей, а также для паросиловых установок, то требуемый для О. фабрично-заводских зданий пар получается в большинстве случаев от тех же производственных котельньгх. В нек-рых случаях пар из котельных высокого давления в применяется там же и для О. конторских зданий, театров и т. п., однако в этих случаях давление его обычно б редуцируется (снижается) до нормальных давлений, принятых в паровых системах низкого давления (0,05-0,5 atm избыточньгх). Редуцирование (снижение) давления пара производится особыми редукционными клапанами (вентилями), работающими на принципе мятия пара, т. е. снижения его давления вследствие трения, без производства полезной механической работы. На фиг. 33 дана конструкция редукционного вентиля системы Кеферле, с регулировкой давления мятого пара с помощью ртутного столба. Вентиль работает

Фиг. 32.

след. образом: через паропровод а поступает пар высокого давления, проходит предохранительное сито, защемленное между фланцами б и, протекая через узкие откры-

Фиг. 34.

тия двойного уравновешенного вентиля в, мнется до соответствующих давлений, обусловливаемых высотой ртутного столба г. Регулировка давления осуществляется при

помощи полого за-

Г! крытого цилиндра д, плавающего в ртути в резервуаре i е, соединенном каналом ж с открытым ртутным сосудом 3, устанавливаемым на высоте, которая соответствует выбираемому нормальному давлению мятого па-g ра. С новьппением давления мятогопа-ра ртуть из резервуара е вытесняется в сосуд 3, поплавок д опускается и с помощью рычажной передачи прикрывает редукционный вентиль в; вследствие уменьшения открытия вентиля, а таклсе увеличения сопротивлений последнего, давление мятого пара понижается, приближаясь к нормальному. Когда же давление мятого пара падает ниже нормального, то часть ртути из сосуда з перетекает в сосуд е, поплавок д поднимается, а следовательно увеличивается открытие вентиля в и давление мятого пара повышается и т. д. Сосуд 3может устанавливаться на различных высотах, в зависимости от выбираемого нормального давления мятого пара.

На фиг. 34 изображена конструкция пружинного редукционного клапана системы фирмы Бр. Зульцер, действующего след. образом: через паропровод а поступает пар высокого давления, проходит через двойной уравновешенный вентиль б, в к-ром и мнется до соответствующих давлений. Регулировка давления мятого пара осуществляется с помощью поршня б и пружины г, поскольку по.чожение этого поршня в, а следова-

Отопдеиие Отопление

Фиг. 35.

те.тьно И открытие вентиля б обусловливается с одной стороны (сверху) давлением мятого пара, а с другой (снизу) напряжением пружины, устанавливаемой в соответствии с выбираемым нормальным давлением мятого пара; рычаг д служит для передачи дви-

жения поршня на редукционный вентиль. Наконец на фиг. 35 изображена схема обычной редукционной станции, где а-паропровод высокого давления из котельной; з. в.- запорные вентили; в-редукционный вентиль; 8-манометр; д-термометр; е-предохранительный вентиль; ж-выхлопной паропровод; 3-парораспределитель; %г.-конденсационный горшок; к-конденсационный трубопровод.

2. Водяное О. Различают системы водяного О. низкого, среднего и высокого давлений. Наиболее распространенными, ги-гиеничньпли и рациональными системами являются первые две, тогда как система высокого давления за последнее время совершенно не применяется.

Системы водяного О. низкого давления применяют обычно в жилых домах, учреждениях, больницах, учебных заведениях и т. п. Из гигиенич. соображений t° отопительной воды в этих системах применяются обычно не выше 90°. Системы водяного О. среднего давления с t° отопительной воды как в подающих водоводах, так и в отопительньгх приборах в 110-130° применяются гл. обр.

Сливт труби

Выкидная пруба

кши^итепьм. влни*

Радиатор

Котел^. :

Фиг. 36.

ДЛЯ о. фабрично-заводских зданий и производственных помещений. Повышенные t° в производственных помещениях принимаются из экономич. соображений, так как это значительно уменьшает поверхности нагрева отопительных приборов и калориферов, а также и размеры теплопровода, а следовательно и первоначальные затраты на устройство фабрично-заводских отопительных установок. Особенно ценным преимуществом водяных систем О. перед паровыми является предоставляемая ими возможность генеральной регулировки, т. е. возможность центральной рег^-лировки подачи тепла к местным отопительным приборам в соответствии с наружными метеорологич. условиями с помощью изменения начальных t° отопительной воды в самих генераторах тепла, а следовательно и в подающих водоводах. Регулировка эта весьма гибка и возможна почти в любых преде-тах.

Водяные системы О. низкого и среднего давлений выполняются обьшно как открытые системы, с установкой на наибо.тее высоких

Фиг. 37.

ИХ частях т. наз. расширительных сосудов, предназначенных для восприятия добавочного объема расширяющейся от нагревания отопите.тьной воды в системе. При водяных системах низкого давления с верховой разводкой расширитель ставится примерно на 0,5 jw выше распределительной подающей сети, тогда как при низовой разводке-на ту же примерно величину выше наиболее высоко расно-тоженного отопительного прибора. При водяных системах среднего давления, работающих с перегретой водой, расширитель ставится на такой высоте, чтобы исключить всякую возможность вскипания перегретой воды в наивысших точках отопительных систем. Системы водяного О. выполняются как работающие с есте-ственной, так и с побудительной циркуляцией (насосные водяные системы О.), причем экономически радиус действия первых можно принять в 50-75 м, тогда как при насосных водяных системах он достигает нескольких км. Принципы работы двух- и однотрубных систем водяного отопления, а также схемы последних см. Водяное отопление. Схема насосного водяного О. изображена на фиг. 36.

В насосных отопительных системах расширительный сосуд ставится обыкновенно непосредственно перед насосом на обратном водоводе, во всех же высших точках подающего теплопровода ставятся закрытые воздушные сосуды. Для того чтобы избежать обрыва струи, манометрическое давление перед циркуляционным насосом никоим образом не должно опускаться ниже атмосферного. В системах О. с низовой разводкой уклоны для подающих распределительн. водоводов даются против движения воды, тогда как в системах с верховой разводкой наоборот-по движению воды. Обратные магистральные водоводы в первом и во втором случаях выполняются суклонами в сторону движения п

воды. Величина уклонов берется примерно в 0,005 - 0,01. Уклоны ответвлений от стояков к отопительным приборам выполняются по движению воды примерно в 0,01-0,015.

Для регулировки и выключения отопительных приборов, каждый из них обычно

Фиг. 38.

получает кран двойной регулировки, наиболее употребительных конструкций, которые даны на фиг. 37 и 38. Основными условиями правильной работы водяных систем О. являются: 1) правильные и достаточные уклоны сети, обеспечивающие обезвозду-шивание распределительных водоводов; 2) правильные и достаточные уклоны ответвлений от стояков к отопительным приборам, обеспечивающие полное и быстрое обезвоздушивание последних; 3) достаточные напоры, обеспечивающие нормальную циркуляцию отопительной воды в системах. Генераторами тепла для водяных систем О. служат как чугунные секционные котлы, так, при более или менее значительных отопительных установках, и обычные типы и системы паровых котлов по-вьппенного давления (корнваллийские, ланкаширские и т. д.), причем последние превращаются в этом случае или в водогрейные котлы, или котлы остаются паровыми, а отопительная вода подогревается в особых пароводяных подогревателях (см. ниже- Пароводяное отопление).Нафиг.39 а, Ь, с, d дана конструкция чугунного секционного водогрейного котла системы Стре-беля, с верхним горением, где а-загрузочная шахта для топлива; б-колосниковая решетка; в-поддувало; г-боковые дымоходы; д-сборный дымоход, соединенный с боровом и дымовой трубой;, е-водяное пространство секции котла; котел того же з-да

Фиг. 39.

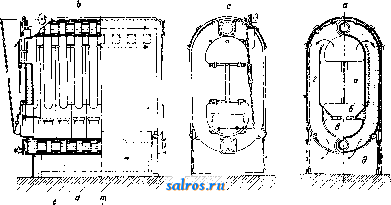

С НИЖНИМ горением применяется как в качестве водогрейного, так и парового котла низкого давления. На фиг. 40 а, Ь, с и d представлена конструкция чугунного секционного котла большой мощности, с нижним горением, системы Национального общества радиаторов. Этот тип котла применяется как в качестве водогрейного, так и парового низкого давления.

3. Отопительные котлы, работающие на жидком и газообразном топливе. Главным видом топлива для отопительных установок (котлов)

служат короткопламенные угли в виде антрацита, тощих углей и кокса. За последнее время как в Зап. Европе, так в особенности в США для домового О. начинают применять также жидкое (мазут, газойль и т. п.) и газообразное (светильный и натуральный газы) топливо, к-рое с помощью горелок специальных конструкций сжигается или в тех же типах чугунных секционных котлов или же в особых для данного топлива сконструированных котлах. На фиг. 41 дана конструк-

Фиг. 40.

ция нефтяной горелки системы фирмы Бр. Кертинг, предназначенной специально для О. жидким топливом, обычных чугунных секционных отопительных котлов. Горелка работает след. обр.:трубопроводом а подается профильтрованное жидкое топливо в резервуар б, из к-рого оно поступает в форсунку в, работающую с помощью сжатого воздуха, подводимого к форсунке трубопроводом г; распыленное жидкое горючее топливо поступает в конусообразную горелку d, в к-рую вентилятором е подается также и необходимый для горения воздух. Смесь распыленного жидкого топлива и воздуха непосредственно по выходе из горелки вос-

Фиг. 41.

пламеняется с помощью электрич.- (контактного) искрителя. Для достижения наилуч-щего процесса горения внутренние стенки шахтной топки чугунных секционных кот-

лов обмуровываются огнеупорным кирпичом по крайней мере на высоту образующегося при горении факела. Тем же огнеупорным

Фиг. 42.

Фиг. 43.

кирпичом покрывается и колосниковая решетка котла. На фиг. 42 изображена горелка для жидкого горючего системы Lang-Reinhardta, работающая примерно по тому же принципу,чтои горелка Кертинга,где а- сопла для подачи воздуха, б-форсунка, в- трубопровод, подводящий жидкое топливо к форсунке б, г-подводка необходимого для горения воздуха от вентилятора, д-регулятор горения; е-шамотный муфель, ж-шамотная обмуровка задней стенки чугунного-секционного котла.

Применяемые при жидком топливе напряжения топочного пространства достигают примерно 25-35 кг/л ч. жидкого горючего, т. е. ок. 250 000-350 ООО Cal/jn ч., что

вполне обеспечивается шахтными топками обычных чугунных секционньЕХ котлов. На фиг. 43 представлен газовый водогрейный отопительный котел системы Юнкерса, работа к-рого ясна из чертежа, где о-подающий трубопровод (горячая вода), б-обратный трубопровод (охлажденная вода), в- подача газа, г-регулятор горения, д.-газовая горелка, е-изоляция котла, ж-дымовые уходящие газы (дымовая труба), Т- термометр. На фиг. 44 представлена конструкция специального трубчатого парового отопительного котла, отапливаемого газом, системы фирмы Бр. Кертинг. О. котла осуществляется с помощью газовых горелок, устанавливаемых в каждой дымогарной трубе. На фиг. 45 дан разрез трубчатого газового отопительного (парового) котла системы Руд. Отто Майер. О.котла производится также с помощью газовых горелок, установленных в каждой дымогарной трубе, однако процесс горения является здесь беспламенным, осуществляемым по принципу Боне-Шпа-

беля, т, е. дымогарные трубы, по которым проходит горючая газовая смесь и продукты горения, заполнены пористым огнеупорным материалом; необходимое разрежение в котле создается с помощью особого дымососа.

4. Электрические отопительные котлы. За последнее время в странах,

Фиг. 45.

имеющих мощные гидроэлектрич. станции с дешевой электроэнергией, как например в Швейцарии, Норвегии и т. п. в качестве тепловых генераторов отопительных установок применяются электрич. водяные и паровые котлы и подогреваемые электричеством водяные тепловые аккумуляторы, работающие обычно в ночное время, при ночных удешевленных тарифах на электроэнергию. ]3есьма часто электрич. котлы и электрич. тепловые аккумуляторы комбинируются в отопительных установках с обычными угольными котлами, причем первые работают гл. обр. ночью, во время удешевленных тарифов или же в переходное время (весной и осенью), тогда как вторые включаются в работу гл. обр. в дневные часы и при сильных холодах. На фиг. 46 дан разрез электрич. водогрейного котла с малым водяным объемом для постоянной работы; подогрев воды в котле осуществляется с помощью электрических нагревательных приборов-сопротивлений. На фиг. 46: а-подающий, водовод, б-обратный водовод, в- рубильник,г--электрич. нагревательные приборы-сопротивления. На фиг. 47 дан разрез парового электрич. котла с большим

водяньпи, аккумулиру-

ющим тепло, объемом;

Ij на фиг.: а-паропровод, б-питательная линия, в - предохранительный клапан, г - манометр, д--водомерное стекло, е-электрический подогреватель , ж - спускной кран, 3 - клеммы. Котел работает с помощью электрических нагревательных прибо-Фиг. 46. -, сопротивлений.

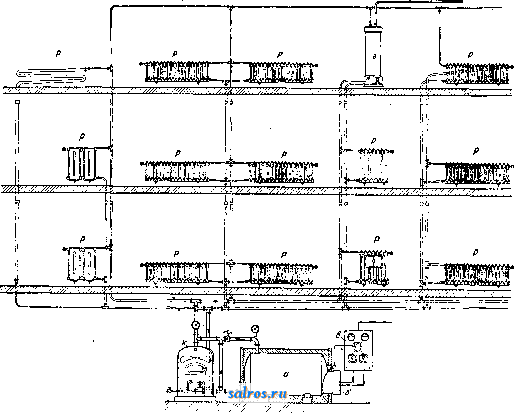

Наконец на фиг. 48 изображена схема комбинированной установки водяного центрального отопления, имеющей в качестве генераторов тепла как обычный чугунный секционный водогрейный котел с коксовой шахтной топкой, так и котел-аккумулятор, подогреваемый электричеством. На фиг. 48: к-чугунный водогрейный котел с шахтной коксовой топкой, а-электрич. водогрейный котел-аккумулятор, б-электрич. нагрева-

тельные приборы - сопротивления, в - распределительный электрич. щит, г-расширительный сосуд, р-радиаторы.

5. Пароводяное отопление. Пароводяная система О. является по существу водяной системой О., поскольку основным теплоносителем в ней является горячая вода; от собственно водяной системы оно отличается лишь способом генерации тепла. Если в системе водяного О. тепло генерируется в специальных водогрейных котлах, то в пароводяной системе вода подогревается с помощью пара соответствующих параметров в особом пароводоподогревателе (бойлере) до соответствующих темп-р, откуда она и разводится обьгаными для собственно водяных систем способами к отопительным приборам. Схема пароводяного О. дана на фиг. 49, где о-паропровод, подающий пар из котельной в подогреватель, б-конденсационный трубопровод, в-подогреватель, г- главный подающий стояк, д-расширительный сосуд, е-воздушник, ж-контрольно-сливная труба, причем на схеме взят случай подогрева отопительной воды с помощью редуцированного пара. Пароводяные системы О. применяются обьгано в фабрично-заводских предприятиях для О. конторских или жилых зданий от фабрично-заводских паровых котельных высокого давления или

Фиг. 47.

В районных отопительных системах, с распределением тепла но районной сети в виде пара, когда на эту сеть приключаются существующие здания, оборудованные водяными системами О. В последнем случае собственные водогрейные котлы отопительных установок заменяются водяными подогревателями (бойлерами) с паровым подогревом.

Для правильной работы пароводяного О. требуются те же условия, что и для обьгано-го водяного О.; кроме того следует иметь в виду хорошее удаление воздуха и конденсата из подогревателя. Для удаления конденсата неносредственно за подогревателем на конденсацион. линии устанавливается конденсационный горшок, а для удаления воздуха на той же конденсационной трубе перед конденсационным горшком устанавливается или автоматически действующий воздушный вентиль или же простой воздушный кран. На фиг. 50 и 51 даны наиболее употре-

бительные конструкции пароводяных подогревателей. На фиг. 50 пароводяной подогреватель с и-образными паровыми трубками, а на фиг. 51-пароводяной подогрева-

ются все более и более распространяющимися как за границей, так и у нас в СССР паровыми и водяными пластинчатыми воздухоподогревателями. Паро- и водовоздушные сис-

Фиг. 4 8.

тель с большим водяным объемом, где а- вход пара, б-выход конденсата, в-выход горячей воды, г-вход обратной воды, д-водяное пространство подогревателя.

6. Воздушное отопление. Различают системы воздушного О. с кирпичными или чугунными калориферами, имеющими свою собственную топку, и системы паро-или водовоздушные,т. е. с подогревом воздуха

Фиг. 4 9.

с ПОМОЩЬЮ пара или горячей воды в особых воздухоподогревателях (калориферах). Системы первого рода за последнее время почти соверщенно не употребляются и вытесня-

темы О. применяются гл. обр. для О. бо.льших рабочих помещений, в к-рых не имеется выделения каких-либо специальных производственных вредностей, напр. в слесарных и токарных цехах, сборочных и монтажных залах ИТ. п. Весьма часто воздушное О. комбинируется с вентиляцией отапливаемых помещений. В качестве нагревательного аппарата для воздуха служит обьгано оцинкованный пластинчатый калорифер со стальными нагревательными трубками и надетыми на них железными ребрами-пластина-ми, причем по стальным трубкам протекает пар или вода, тог- 1,

да как между оцинкованными ребра- ми и трубами-нагреваемый воздух. Последний прого- няется через калорифер с помощью особого винтового И.ТИ же центробежного вентилятора. Выполняются как отопительные системы с центральньш подогревом воздуха и разводкой его с помощью распределительных воздуховодов, так и системы с децентрализованным подогревом возд гха с помощью целого ряда отдельных возду-

��899999999999

хонагревательных аппаратов (калориферов), соответствующим образом распределенных по всему отапливаемому помещению, причем все отдельные калориферы снабжаются паром или горячей отопительной водой из одной централи. В виду большой простоты устройства, его дешевизны и гибкости регулирования за последнее время все более и более предпочитают системы воздушного отопления с децентрализован, подогревом воздуха, особенно если эти установки являются чисто отопительными, не связанными с вентиляцией отапливаемых помещений. в

Фиг. 51.

Системы воздушного отопления, не объединенные с вентиляцией, работают следующим образом: внутренний воздух отапливаемого помещения засасывается вентилятором воздухонагревательного аппарата, прогоняется через пластинчатый (ребристый) калорифер, нагревается в последнем до соответствующих t° (25-45°) и нагнетается обратно в помещение; при этом работа калорифера всегда связана с работой вентилятора, т. к. при принятых конструкциях калориферов без принудительного вентиляторного побуждения в них не м. б. достаточной рециркуляции воздуха, а следовательно и достаточного нагрева отапливаемых помещений. При комбинации воздушн. отопления с вентиляцией отапливаемых помещений вентилятором калорифера, кроме внутреннего воздуха, засасывается также и соответствующее принятым обменам количество наружного вентиляционного воздуха; смесь внутреннего и наружного воздуха, подогревается в калорифере до соответствующих Г и нагнетается в помещение, причем соответствующее количество внутреннего воздуха удаляется из помещения через наружные двери и неплотности или же с помощью особой вытяжной вентиляционной установки. Для рабочих помещений, занятых целые сутки, наиболее целесообразными являются комбинированные установки, т. к. они требуют минимальных затрат как на их оборудование, так и на эксплоатацию. Для помещений, занятых одну смену, наиболее целесообразной оказывается смешанная система О., в к-рой 50-70% требующейся поверхности нагрева устанавливается по наружному периметру зданий и под световыми фонарями в виде радиаторов и ребристых или гладких труб, а остальная поверхность нагрева (30-50%) берется в виде децентрализованных воздухонагревательных аппаратов, которые при соответствующей величине поверхности нагрева могут служить одновременно также и для подогрева вентиляционного воздуха. Такая система может дать значительное сокращение эксплоатационных расходов, связанных с расходом

электрич, энергии, необходимой для работы вентиляторов, т. к. в нерабочее время воздухонагревательные аппараты м. б. выключены и в работе могут находиться лишь местные отопительн.приборы (радиаторы, трубы). С другой стороны, перед началом работ кроме местных отопительных приборов м. б. включено соответствующее наружным t° количество калориферов, которые, работая на рециркуляцию, весьма быстро прогреют помещение, сокращая время его натопа. Т. о. преимуществами систем воздушного О. являются: а) быстрая прогреваемость отапливаемых помещений после остановки или сокращения О.; б) равномерные t° помещений; в) значительное снижение затрат на первоначальное оборудование воздушных отопительных установок по сравнению с затратами, необходимыми на устройство центральных систем О., имеющих в качестве нагревательных приборов обычные радиаторы или трубы, в особенности при комбинированных воздушноотонительных и вентиляционных системах. С другой стороны, в качестве недостатков воздушных систем О., следует отметить несколько большие тепловые потери отапливаемых зданий, вследствие более интенсивного движения внутреннего воздуха, а также увеличение эксплоатационных расходов, связанных с расходом электрической энергии на работу вентиляторов калориферных агрегатов.

Фиг. 5?.

На фиг. 52 дан разрез рабочего зала с установленными в нем калориферами с децен-трализованньв! подогревом воздуха, где А- калориферы с децентрализованным подогревом воздуха. На фиг. 53 изображена камера америк. типа для централизованного подогрева отопительного воздуха, а на фиг. 54 дан общий вид одного из типов воздухонагревательных аппаратов (калориферов) для децентрализованного подогрева воздуха.

JV. Районное отопление. В фабрично-заводских предприятиях, больничных городках и т. д., где имеются целые блоки отапливаемых - производственных, конторских, больничных и жилых зданий, наиболее целесообразными являются централизованные, т. н. районные, системы О., с центральной генерацией тепла в одной общей котельной и распределением его по местным отопитель-ньгм системам с помощью особой теплопроводной сети. За последнее время как за гра-
