нальной применимости отдельных схем. На коротких волнах применяется малокаскадное усиление на основной частоте сигнала с последующим усилением на промежуточной частоте; точно'так же щироко используется регенеративное и реже сверхре-генеративиоеусиление. На средних волнах применяются схемы, относящиеся к группам 1, 2 и 3. На длинных волнах применяются главн. обр. схемы группы 1 с большим числом каскадов и реже группы 2. От схем рефлексных практика отказалась почти совсем и в настоящее время они используются иногда лишь в супергетеродинах с малым, порядка 4, числом ламп для усиления промежуточной частоты.

Параметры, характеризующие Л. п. Ламповые приемники, собранные по самым различным схемам, характеризуются в радио-технич. отношении основными параметрами, к-рые определяются гл. обр. используемыми в приемнике лампами, а также выполнением схемы. Эти параметры след. 1) Чувствительность, определяемая тем минимальным напряжением поля сигнала, при к-ром еще возможен на данном приемнике воспринимаемый или разбираемый прием сигналов. Т. к. определение этого минимального напряжения поля часто бывает затруднительным и во многих случаях зависит от усиления после детектирования на низкой частоте, то в настоящее время в большинстве случаев за чувствительность принимают отношение напряжения, развиваемого сигналом на выходе, к некоторой устанавливаемой стандартной напряженности поля сигнала. 2) И з-бирательность, т. е. способность приемника выделять станции, работающие на смежных волнах. 3) Точность воспроизведения сигнала, или воспроизво-дительность (фиделитивность)- способность приемника воспроизводить без искажений частоты, составляющие сигнал.

Данные, характеризующие Л. п. в технологич. отношении, следующие. 1) Надежность действия, представление о которой складывается: а) из механич. прочности составных деталей приемника, б) из электрич. прочности деталей и монтажа, в) из устойчивости в действии (например отсутствие самогенерирования у Л. п.). 2) Удобство обслуживания, оцениваемое: а) быстротою настройки и регулировки приемника на корреспондента, б) возможностью быстро устранить неисправности во время приема. Никаких точных критериев для оценки этих свойств ириемников пока еще не разработано. Обычно об этих свойствах приемника судят по результатам продолжительного экс-плоатационного испытания приемников на действительный прием. В малых приемниках о прочности деталей и всего приемника часто судят по испытанию на встряхивание, помещая приемник на трясущуюся платформу, или на бросание прибора с определенной установленной техническими условиями высоты. Во многих приемниках существенное значение имеют также вес и габарит. Чувствительность, избирательность и вос-производительиость каждого приемника зависят от силы поля, длины волны и характера принимаемых сигналов; поэтому каждая

такая ради отехнич. оценка приемника должна быть в этом отношении точно оговорена.

Классификация приемников. I. По роду службы и назначению: 1) для коммерческой связи-а) стационарные, для приемных радиоузлов; б) нолуподвижные, для приема прессы и других целей; 2) военные и экснедиционные-а) переносимые,.б) перевозимые; 3) авиационные; 4) судовые; 5) для приема радиовещания-а) стационарные, или комнатные, и б) передвижки для экскурсий; 6) любительские; 7) универсальные. Во многих случаях Л. п., относящиеся к различным группам, м. б. совершенно идентич-ньши, например коммерческие Л. п. без всяких изменений м. б. использованы как судовые, экспедиционные, как радиовещательные и т. д. Такое универсальное использование и имело место в первых стадиях развития Л. п. В настоящее же время, в виду значительного роста передающих станций и строгого распределения волн, возможность и рациональность подобной унификации в значительной стенени отпала и все современные Л. п. конструируются для впо.тне определенных целей. Это позволяет также повышать качество приемников, ие прибегая к значительным усложнениям.

П. По характеру принимаемых сигналов: 1) для приема телеграфных сигналов-а) на-слух и б) на телеграфные аппараты (автоматический и быстродействующий прием); 2) для приема телефонии- а) коммерческой (прием разговорной речи с несущей и без несущей частоты), б) концертной (прием радиовещания); 3) для приема изображений-а) неподвижных, б) подвижных; 4) для приема сигналов времени и других сигналов специального назначения (например сигнала секретной передачи, сигнала вспомогательного назначения для синхронизации аппаратов, сигнала телемеханики и т. д.).

III. В зависимости от длины волны: 1) длинноволновые (Я>1 500-г 2 ООО м), 2) средневолновые (Я = 1001 500 м), 3) коротковолновые (Я=10-М00 м) и 4) для приема ультракоротких волн (Я <10 м). Кроме того бьшают Л. п. для универсальных целей с очень широким диапазоном волн. Организация современной радиосвязи такова, что для каясдого определенного вида связи отведены определенные диапазоны длин волн; диапазон волн в свою очередь определяет характер сигналов, используемых для связи. Это позволяет все существующие типы ламповых приемников исчерпывающим образом классифицировать и изучить только по роду их службы.

Коммерческие приемники. Коммерческие Л. п. представляют собою максимальные возможности современной техники радиоприема. В них использованы все достижения современного радиоприема для получения высокой чувствительности, избирательности, надежности и устойчивости действия. Кроме того к ним в настоящее время предъявляются также требования возможности многократной работы в радиоузле; вопросы весов и габаритов играют в их конструкции второстепенное значение. Для получения максимальных возможностей коммерч. при-

емники строятся многоконтурными и многоламповыми с большим числом регулировок, позволяюших подобрать наилучшие условия работы для каждой отдельной части схемы, тем более что коммерческий прием ведется на строго фиксированных волнах. При

1У шнаф

Выгряттель

Фиг. 1. 1-1-й контур, 2-2-й контур, 3-3-й контур, 4--4-й контур, 5-отсасывающий контур, б-гетеродин, 7-усилитель высокой частоты с 1 каскадом, 8-то же, с 2 каскадами, 9-фильтр низкой частоты (а)=7 600), iO-усилитель низкой частоты.

конструировании коммерческих Л. п. идут на все даже значительные осложнения, если только они приносят определенное облегчение условий приема и освобождение от помех. В отношении чувствительности требования, предъявляемые к коммерч. приемни-

Гоциомвтр

fl ртвязыв.

тональных фильтров. Для уменьшения помех приемники работают от направлен, антенн.

Коммерческие Л. п. делятся на следующие группы: а) длинноволновые для приема с дальних расстояний; б) длинноволновые для приема со средних и малых расстояний; в) коротковолновые для приема со средних расстояний; г) коротковолновые для приема с дальних расстояний. Коммерческие Л. п. строятся: 1) для приема телеграфных сигналов, главн. образом сигна.тов, передаваемых быстродействующими телеграфными аппаратами, и 2) для коммерч. телефонии.

Коммерческие Л. п. группы а работают на диапазоне от 6 ООО-8 ООО м до 25 ООО ль на прием только телеграфных сигналов со скоростью 80-100 слов в минуту в виду ограничений, вносимых в отношении скорости приема длиною волны (см. Быстродействующие радиопередача и радиоприем) .Схе^-мы приемников этой группы, в виду малой величины напряженности принимаемых полей и необходимости получать очень высокие избирательности в целях действительного испо.тьзования таковых для борьбы с помехами, очень слолшы. На фиг. 1 показан состав принципиальной схемы приемника, установленного в приемном центре Гельтов (близ Берлина) для приема американских радиостанций.

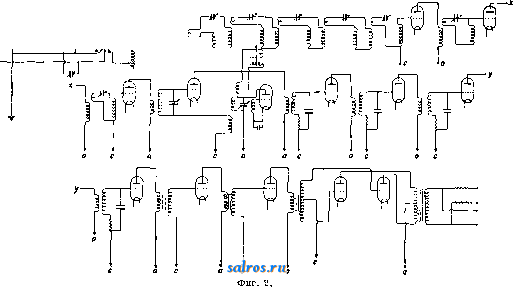

Этот приемник работает на антенну с высокой направленностью (см. Гониометр). На фиг. 2 показана принципиальная схема аналогичного приемника К° Маркони (Англия, тип RC 6с), а на фиг. 1 вкладного листа показан общий вид шести приемников типа КСЗа, установленных на радиостанции в

кам, не велики, а именно: при силе поля сигнала в 5-10 (aV/jh приемник доллеен развивать на выходе напряжение от 5 до 10 V. Зато избирательность берется максимальной для принимаемых сигналов (см. Быстродействующие радиопередача и радиоприем). Воспро-изводительность сигналов при общей высокой избирательности достигается при помощи

Брентуде. Нек-рые данные этого приемника, а также других для тех же целей К Маркони приведены в табл. 1.

Эти данные интересны тем, что они показывают пути развития коммерч. приемников. Изучая по этой таблице развитие последовательных серий приемников типа RC, можно видеть, что в позднейших приемниках с

более ВЫСОКИМ типовым номером увеличена избирательность на высокой частоте и соответственно уменьшена на тональной и что общее число ламп уменьшено главн. обр. за счет перехода на трансформаторное усиление низкой частоты с выходным пуш-пульным (симметрическим) каскадом, в то время как в приемнике RC За усиление на низкой частоте производится при помощи 4-каскадно-го усилителя на сопротивлениях.

Приемники группы б строятся обычно аналогично приемникам группы а . В виду того что напряженности поля принимаемых ими станций значительно больше, чем напряженности поля станций, принимаемых приемниками группы а , их устройство бывает несколько проще. Так например в приемниках КС 4 и RC 7 (табл. 1), относящихся к этой группе, значительно уменьшено число контуров селекции, и главн. обр.предварительной селекции, по сравнению с прием-т пиками RC За и RC 6с группы а . Размеры этих приемников значительно меньше.

Нек-рые фирмы строят коммерч. приемники на очень широкие диапазоны, обнимающие все волны коммерч. радиосвязи, т. е. от 2 500 до 30 000 м. Подобные приемные устройства установлены напр. Французской генеральной компанией в парижском приемном центре в Вилькрене. В этих устройствах для перекрытия диапазона в контурах применяются двойные комплекты катушек, включаемые в контуры при помощи специальных переключателей. Осложнения, неизбежные в приемниках для перекрытия больших диапазонов, приводят к ухудшению качества приема на крайних участках диапазона. Поэтому такие устройства мало рациональны, и при правильной организации связи надобности в них нет.

Конструирование приемников группы в (коротковолновых) базируется обыкновенно на иных принпипах, нежели длинноволновых. Здесь наиболее существенную роль играет вопрос о борьбе с последствиями на результаты приема замирания (см.) сигналов. Для обеспечения приема при замираниях

чувствительность приемника для того же требуемого напряжения на выходе берется большей, чем в длинноволновых приемниках, к чему препятствий нет, т. к. атмосферные разряды на коротких волнах сказываются сравнительно слабее . Чрезмерные усиления нри значительн. возрастаниях силы сигнала поглощаются нри помощи ограничителей. Так как требуемых больших усилений от каскадов усиления на частоте сигнала получить не удается, то прибегают обычно к дополнительному усилению на промежуточной частоте, причем в каскадах промежуточной частоты осуществляют ограничение сигналов и добиваются неизменяемости силы сигналов при небольших изменениях частоты сигналов, устраивая их на полосу про-пускаемости в 5 000 пер/ск. Так же как и в длинноволновых приемниках, в настоящее время признано нселательным для получения устойчивого приема отказываться от применения обратной связи в коротковолновых приемниках. В связи с этим в современных приемниках применяется усиление на частоте сигнала, причем с каскада удается получать на волнах порядка 20 м усиление но напряжению от 5 до 7 раз. Таким обр. при 4-каскадном усилителе общее усиление достигает 10; дальнейшее усиление в 10*- 10 раз производится уже на промежуточной частоте. Для, фиксирования тона при приеме станций незатухающих колебаний прибегают к модулированию тональными колебаниями гетеродина или же сигналов после их ограничения и выпрямления в постоянный ток. Коммерч. коротковолновые приемники работают или 1) от нанравленных антенн, состоящих из ряда вертикальных или горизонтальных диполей с рефлектором, или 2) от двух или неско.тьких антенн, расположенных на нек-ром расстоянии, большем 1 длины волны друг от друга, причем в этом последнем случае усиление на высокой и промежуточной частотах для каждой антенны производится в отдельности, а затем уже в выпрямителе сигналы складываются на постоянном токе.

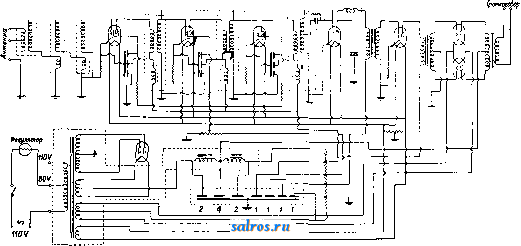

На фиг. 3 показана принципиальная схема коротковолнового приемника К° Телефункен в Германии, собранная по описанным выше методам.

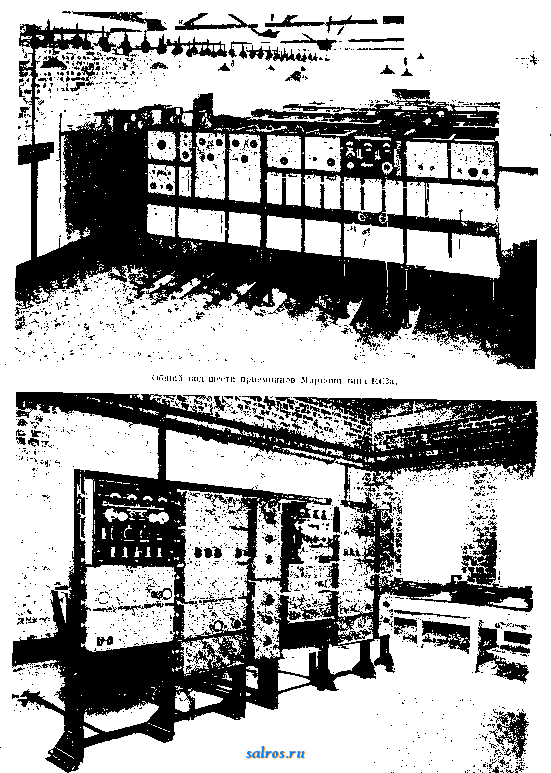

На фиг. 2 вкл. листа дан общий вид коротковолнового приемника К Маркони, установ-

S сЬ сЬ

Фиг. 3. 1-4 каскада усиления высокой частоты в 10 раз, 2-гетеродин, 3-4 каскада усиления на проме-жуточн. частоте, ?.= 1000м, полоса пропускаемости в кц/ск., усиление в 10 раз, 4-усилитель для приема па-слух, 5 - выпрямитель, 6-тональный генератор.

ленного на приемной радиостанции в Бридж-уотере для приема Канады и Южной Африки. Эти приемники используются на всех приемных радиостанциях лучевой системы Маркони для связи Англии с колониями. В них усиление на частоте сигнала не использовано вовсе, зато применяется двукратное трансформирование на промелеуточ-ной частоте. Кроме того до первого детектирования имеется предварительная селекция, проР13водимая при помощи 2 настроенных контуров. В усилителях промежуточной частоты использованы ячейки фильтров, обеспечивающие равномерное усиление в усилителе первой промежуточной частоты в пределах 10 ООО пер/ск., и в усилителе второй промежуточной частоты в пределах 5 ООО пер/ск. В этом приемнике применено 30 ламп. Накал питается от батареи в 7GO Ah, аноды-от батареи в 30 Ah. Т. о. коротковолновые приемники значительно сложнее, чем длинноволновые. Объясняется это тем, что методы коротковолнового приема в настоящее время не могут считаться окончательно разработанными.

Прием радиотелефон, сигналов на длинных волнах в коммерческой радиосвязи производится на специально для этого сконструированных приемниках, основное отличие которых от телеграфных приемников заключается в следующем: 1) отсутствие тональных фильтров; усилители низкой частоты дают равномерное усиление в пределах телефонных частот; 2) контуры высокой частоты обеспечивают равномерное усиление в пределах от 50 до 3 ООО пер/ск. (и больше при концертных передачах); приемники собираются по схемам с трансформацией частоты (супергетеродина) или с каскадным усилением на частоте сигнала (нейтродин).

Телефонный прием иа коротких волнах, получивший в настоящее время широкое распространение, принимается на те же приемники, на к-рые принимаются телеграфные сигналы (т. к. последние для стабилизации приема пропускают полосу в 5 000 пер/ск.). Для борьбы с замираниями применяют специальные автоматические регуляторы. В телефонном коротковолновом приемнике Теле-функен автоматич. регулятор действует от специальной тональной частоты, находящейся за пределами частот сигнала и посылаемой передатчиком (т. наз. прямое регулирование). Конструкция и схемы радиотелефонных ириемников видоизменяются в зависимости от характера посылаемых сигналов. (См. например Голодгтный прием.)

Приемники, предназначенные для приема изображений, отличаются от телефонных полосой пропускаемых частот, к-рая зависит от скорости передачи изображения и достигает при больших скоростях до 20 ООО иер/ск. В последнем случае необходимая иропускае-мость па высокой частоте достигается при помощи ячеечных фильтров или двухволни-стых контуров, на низкой частоте^при помощи усилителей с сопротивлениями.

Коммерч. приемники, предназначающиеся для применения на приемных радиостанциях, часто переезжающих с места на место (гюлуподвижные радиостанции), а также на радиостанциях, предназначенных для прие-

ма мощных радиостанций с небольшой скоростью, к которым между прочим относятся также приемники для прессы, имеют более упрощенную схему и конструкцию. Они имеют небольшое число контуров высокой частоты, причем от каждого каскада берется по возможности наибольшее усиление; незначительное общее усиление компенсируется также приемом на открытую антенну с большой действующей высотой, порядка 10--20 м и больиге, тогда как замкнутые направленные антенны, используемые на радиостанциях стационарных, при подвесе антенны к 50-метровой мачте имеют действующую высоту не больше 1-2 м. Экранирование в виду малого числа контуров и для облегчения веса берется облегченным, батареи не экранируются вовсе. Для автоматич. приема берутся по возмолсности упрощенные схемы выпрямителей, например анодное выпрямление от одной лампы (см. Быстродей-ствуют/ие радиопередача и радиоприем). В смысле избавления от помех эти приемники дают значительно меньшие возможности.

Приемники для военных и экспедиционных целей. Эти Л. п. делятся на следующие группы: а) приемники переносные, б) перевозимые на двуколочном, повозочном или автомобильном транспорте и в) полуподвижные, куда относятся также судовые приемники. В военных приемниках наибо.тьшее значение имеют надежность действия и прочность конструкции, т. к. этим приемникам приходится работать в самых тяжелых климатич. и

Фиг. 4.

темп-рных условиях и быть в беспрерывном транспортировангш. Это вынуждает применять усиленную изоляцию в электрич. монтаже и деталях приемника, а также не стремиться к высоким чувствительностям его в ущерб устойчивости и однообразности действия; при этом необходимо по возможности увеличивать механич. прочность конструкции деталей, иногда даже в ущерб их электрич. качествам. Вьшолнение этих требований встречает большие затруднения в виду необходимости соб.яюдать ограниченные условиями транспортирования габариты и вес, а также ограниченное питание. В силу этих причин переносные приемники выполняют с небольшим числом ламп и собирают по самым простым схемам: регенеративный детектор с последующим усилением на низкой частоте пли с каскадом высокой частоты до регенеративного детектора. Приемники очень часто собирают в одном ящике с передатчиком. На фиг. 4 показана схема приемника тип ВС-98-А (радиостанция типа SCR- 109 А, Я = 300-1 ООО .м), принятого в америк. армии. Перевозимые приемники допускают

применение большого числа ламп, а также дают большие возможности для выполнения условий, обеспечивающих надежность действия. Их собирают по схемам супергетеро-Zfi/* к> 100 тоо 10000

Фиг. 5.

динов, нейтродинов или прямого усиления на частоте сигнала нри помощи экранирования ламп. Судовые и полуподвижные военные приемники в большинстве случаев совершенно аналогичны полуподвижным коммерческим приемникам.

Авиационные приемники иринципиально аналогичны военньпуг Л. п. Основные отличия их следующие. 1) Специальная амортизация от механич. сотрясений при полете и посадке самолета. 2) Экранирование приемника и дросселирование проводов питания для защиты от помех, вызываемых магнето мотора самолета. Для той же цели обычно экранируются провода системы зажигания мотора. На фиг. 5 иллюстрирована допустимая чувствительность приемника при мешающем действии магнето: а-для полностью заэкранированной системы зажигания, б-при незаэкранированных свечах и в- при незаэкранированной цепи низкого на-I ряжения магнето. 3) Во многих случаях важна возможность управления приемником с небольшого расстояния (напр. из кабины нилота). 4) Устойчивость работы нри качаниях во время полета выпускной антенны (отсутствие обрати.связи). 5) Бо.льшая чувствительность, т. к. прием на самолете затруднен всякого рода мешающими звуками. На фиг. 6 пока-

то; 600 аоо юоо ООО

Напряженность паЛя в fiS/м

Фиг. 6.

зана зависимость телефонной артикуляции от силы поля на один и тот же приемник при приеме на земле а и самолете Ь, установленная в Германии.

Применяемые авиационные Л. п. собираются по схемам супергетеродина или усиления на частоте сигнала при помощи экранированных ламп. На фиг. 7 показаны чувствительность 1, избирательность 11 и вос-производительность III современного америкап. авиационного приемника, имеющего: 1) два каскада высокой частоты на экранированных лампах, 2) две лампы с большим (х (см. Лампа электронпая) в качестве детектора и первого каскада усиления низкой частоты, 3) мощный триод или пентод на выходе.

Приемники для радиовещания. Наиболее широкое развитие как в качественном, так и в количественном отношении получили Л. п. для радиовещания. Решающую роль в прогрессе радиовещательных Л. п. сыграл большой на них спрос на рынке при жесто-

чайшей конкуренции фирм. Массовая организация их производства понизила их стоимость и улучшила качество. В то время как все другие виды Л. п. за исключением коротковолновых имеют срок службы до их замены, оцениваемый несколькими годами (до 3-5 лет), типы радиовещательных приемников за границей меняются ежегодно, причем в большинстве случаев меняется не только их совершенствующееся конструктивное оформление, но и самые методы приема. Развитие и усовершенствование Л. п. для радиовещания за последние годы совершается под знаком усовершенствования приемных ламп. Коренная ломка в схемах и методах приема, а также в питании Л. п. произошла в результате появления следующих новых типов ламп: 1) ламп с экранированным анодом, 2) ламп с подогреваемым переменным током эквипотенциальным катодом и 3) пентодов,

Ьоо

ьво

-Ю

О *Ю

Расстройка в кц./ск

т

ЮОО

Частота модуляции Фиг. 7.

Т. е. ламп с 3 сетками. В связи с появлением этих ламп развитие современных Л. п. совершается в следующих направлениях. 1) Переход на общее питание от переменного тока. В Америке свыше 95% всех приемников питаются от переменного тока, в Англии- лишь 13%; однако для возможности питания переменным током всех существующих приемников имеется на рынке большое количество выпрямительных схем, так называем, устранителей батарей, позволяющих осуществлять полное питание приемников от переменного тока. 2) Переход на схемы с прямым усилением на частоте сигнала.

Супергетеродины и нейтродины в значительной степени утрачивают свое прежнее значение. 3) Настройка приемника на волну производится от одной рукоятки, управляющей движением конденсаторов всех контуров. Кроме этойфегулировки все современные Л. п. имеют обязательно регулировку громкости и накала.

Быстрый рост числа передатчиков и увеличение их мощности заставляют повышать избирательность в современных Л. п. Для этой цели применяется многокаскадное настроенное усиление на высокой частоте. Особенно далеко в этом отношении пошли американ. фирмы, применяющие в своих приемниках от 3 и больше настроенных каскадов.

в Европе наибольшее распространение имеют схемы с одним каскадом высокой частоты. В табл. 2 приведены количества приемников, фигурировавших на Ньюиоркской выставке, с различными числами кас-

Табл. 2. - Число приемников с различными числами каскадов высокой частоты па основных стандартных типах американских ламп.

триодный детектор и пентод на выходе приемника; в США же наиболее распространен семиламповый приемник с тремя каскадами высокой частоты и пуш-пульным (симметрическим) выходом (в 9 5% случаев).

Данные деталей конструкции современных ан-

3 4 S 6 7 Числа ламп

Фиг. 9.

Тип ламп (по обозначениям Radio Corporation)

для перемен, тока

для постоян. тока

для перемен, тока

для постоян. Toita

\ иХ-226 . /иХ-227 .

f UX-201A иХ-224 . I иХ-222 .

Число настроенных каскадов

2 I 21

Супергетеродины

кадов высокой частоты отдельно для всех основных стандартных типов американских ламп; в табл. 3- то я:е для Англии по данным Лондонской выставки причем в последней таблице, в виду значительного ко-Табл. 3.-Число приемников с различными числами каскадов высокой частоты для трехэлектродных и экранированных ламп в Англии.

лпчества типов ламп, распространенных в Англии, общие цифры даны лишь для трехэлект1)одных и экранированных ламп. Из приведенных таблиц видно что в Америке число приемников с экрапированны-ми лампами достигает 32%, в Англии-70% из общего числа и 75% из числа приемников с усилением на высокой частоте. По более поздним сведениям (сводка всех приемников англ. продукции) число приемников с экранированными лампами достигает 92%, распределяясь хронологически так, как это показано па фиг. 8 (кривая 1 относится к приемникам с усилением высокой частоты на триодных лампах, 2-к нейтродинам и 3-к приемникам с экранированными лампами). На той Hie фиг. показан спадающий характер кривых числа приемников с усилением высокой частоты на обычных триодных лампах. Число каскадов высокой частоты определяет общее число ламп в приемниках. Иа фиг. 9 приведены диаграммы числа приемников с различным чиспом ламп для США (кривая 1) и Англии (кривая 2), относящиеся к 1929 году; иа той н;е фигуре пунктиром показана та же зависимость для Англии, относящаяся к 1927 году. Из фиг. 9 видно, что в Англии наиболее распространен трехламповый приемник, имеющий в большинстве случаев каскад усиления высокой частоты на экранированной лампе,

глийских Л. п. для радиовещания приведены в табл. 4. Передвижки кроме того характеризуются следующи.ми данными: 51% из них имеют 5 ламп; 39%-4 лампы; 61%-2 каскада высокой частоты; 9 О %- 1 каскад апериодический и 28% - 2 каскада апериодических. Современные американские Л. п. для радиовещания кроме указанного выше характерны тем, что 1) они совершенно не имеют регенерации; на фиг. 10 показаны кривые числа приемников, имеющих регенерацию (i-для США и 2-для Англии) и усиление на высокой частоте по годам, начиная с 1919 года; пунктиром показана кривая числа приемников с регенерацией за последние 3 года в Англии; 2) в них не применяются пентоды на выходе; 3) одну регулировку настройки на волну имеют больше 90% приемников; 4) большинство приемников имеют полное экранирование.

Так. обр.из ириведенного обзора видно, что американские Л. п. для радиовещания в своей массе более совершенны, чем английские, являющиеся в свою очередь в массе наиболее совершенными в Европе и

Табл. 4. -Д а н н ы е современных английских ламповых приемников для ра-диовещапия.

Деталь конструкции

Двойной диапазон:

1) 200 - 600 .и и 2) 1 ООО- 2 ООО .и.........

Одна регулировка настройки на волну . . .

Регенерация.......

Гридликовое детектирование ........

Экранированная .лампа

Пентод (на выходе) . .

Полное экранирование

Усиление низкой часто ты на транс(1)орматорах

Включение граммофонного адаптера .....

Питание переменным током ..........

В то.м числе от лампы с подогревом ......

Аккумуляторы накала на 4 V.........

Аккуму-пяторы накала на 2 V.........

превосходящие американские лищь качеством и количеством типов ламп. Превосходство американских приемников для радиовещания над европейскими легко объясняется: 1) разницей экономич.условий (американские приемники дороже: от 100 до 450 долл.); и 2) ббльшим развитием радиовещания в Америке (где число радиовещательных станций достигает 700). В настоящее время конструирование Л. и. для радиовещания в Америке идет по пути улучшения качества работы приемников и удобства обслуживания.

Для представления о результатах, которые достигнуты в конструировании Л. п. в Америке, ниже приведены данные испытаний группы I - приемников, относящихся к продукции сезона 1927/28 г., и группы II-относящихся к 1928/29 г., произведенных в Америке в Radio-Frequency Laboratories. В группе I все приемники, числом 20, , работают от триодных ламп, по схеме усиления на частоте сигнала; в группе II, состоящей из 2,3 приемников, имеются 2 супергетеродина и несколько приемников на экранированных лампах;все приемники этой группы питаются переменным током. Число контуров* селекции в обеих группах видно из следующего:

Число контуров селекции ..... 5 4 3 приемников I группы.... 4 11 5 II .... 2 13 8

Испытание на чувствительность и избирательность этих приемников производилось при частоте модуля-

I8I3 202I2225 24 252SZ728 2St.t.

Фиг'. 10.

Число приемников

I группы (в %):

при Л = абО Л1 . . 25 55

Л = 500 At . . 100 -

Число приемников

II группы (в %):

при Л = 300 Л4 . . 47,8 35,8

Л = 500 л* . . 100 -

Воспроизводительность.

17,4

Сила приема по сравнению с резонанс-

ной

Число приемников

I группы:

при 50 пер/ск. . 5 ООО пер/ск. .

Число приемников

II группы:

при 50 пер/ск. . 5 ООО пер/ск. ,

>0,6 0,6-0,3 0,3-0,03 <0,03

4 19

В отношении равномерности усиления в этих приемниках (диапазон Д от 200 до 5 50 м) получены были следующие результаты:

Изменение усиления при изменении частоты настройки с 550-1 500 кц/ск. . . > 8 раз

3-8 раз < 3 раз

Число приемников

I группы...... 10 4 6

Число приемников

II группы..... 6 11 9

Приведенные данные показывают, что в приемниках группы II достигнута значитель-: но лучшая избирательность на волне 300 м,

г:г,--- --;

Фиг. и.

ции 400 пер/ск. икоэф-те модуляции 30%. Результаты испытания на чувствительность, избирательность и воспроизводительность приводятся пин^е:

Чувствительность.

Напряжение в \i.4 на входе для

получения па выходе мощности

в 100 mW............. 10-100 100-1 ООО

Число приемников I группы.... 7 13

II . . . . 11 10

Избирательность.

Силы приема по сравнению с резонансной при изменении частоты на 10 кц/ск. от резонансной . . <0,03

>0,03, <0,1

>0,1

чем это было в приемниках группы I, и что в приемниках группы II для получения лучшей воспроизводительности акцентированы низкие тона сигнала и поглощены высокие. Приведенные материалы наглядно иллюстрируют качества америк. продукции Л. п. для радиовещания, дающей при современном состоянии приемной радиотехники максимально достижимые возможности. Интересны особенности современных американских Л. п., совершенно пока не нашедшие применения в европейских Л. п.: 1) линейное детектирование (см. Ламповый детектор), обеспечивающее воспроизведение сигналов без иска-

жений и равномерное усиление Л. и. на широком диапазоне; в группе II 5 приемииков имеют линейное детектирование; 2) автоматич. регулятор громкости сигналов на выходе при изменениях силы приема сигналов.

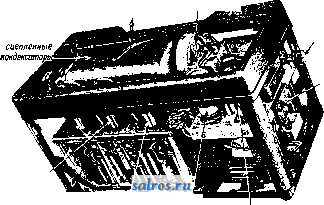

Фиг. 12.

Кроме того в приемниках, изготовляемых отдельными фирмами, разрешены следующие задачи: 1) возможность управления приемником с небольшого расстояния, 2) автоматич. настройка на желаемую станцию. Для представления о схемах современных америк. приемииков на фиг. 11 показана схема, а на фиг. 12 дана иллюстрация приемника одной из последних моделей, типа HiQ-30 фирмы Гамарлунд. Основные свойства этого приемника: 1) полное питание от сети переменного тока; 2) настройка 6 контуров одной

его внутренний вид. Главные свойства этого приемника, получршшего 1 приз на Лондонской выставке 1930 г.: 1) 2 каскада усиления высокой частоты на экранированных лампах по схеме анодных контуров; 2) пентод на выходе, дающий неискаженную мощность в 2 W; 3) полное питание от переменного тока; 4) отсутствие экранирования между контурами в виду применения тороидальных катушек. Наши наиболее распространенные до 1930 г. Л. п. для радиовещания типа БЧИ и БШ, первый с одним каскадом высокой частоты на триодной лампе, второй с 2 каскадами, оба с регенеративным детектором и 2 каскадами низкой частоты, по сравнению с заграничной продукцией являются в настоящее время устаревшими. В 1930 г. предполагается заменить их более современными.

Любительские Л. п. конструируются не-ра-диоспециалистами, б. ч, рецептурным способом по всевозможным схемам из деталей, гл. обр. покупаемых на рынке. Рецепты для изготовления и схемы в большом количестве публикуются в радиолюбительской периодич. печати. Нередко для получения от приемника наибольшей чувствительности любители прибегают к нестабильным процессам работы приемника, благодаря чему в отношении чувствительности очень часто любительские приемники оказьшаются выше фирменных, изготовляемых в массовом порядке, а потому и конструируемых по безусловно стабильным и надежным в работе схемам. Процессы конструирования любительских Л. п. могут быть использованы как прекрасное педагогическое средство в школах для изучения основ электротехники и радиотехники.

Универсальные приемники, дающие возможность приема на очень широких диапазонах волн, обычно строятся либо со сменными катушками либо с катушками, помещаемыми в ящике приемника и соответственным образом переключаемыми при переходе

Фиг. 13.

рукояткой, причем 3 контура предварительной селекции обеспечивают столообразную кривую резонанса; 3) 3 каскада усиления высокой частоты на экранированных лампах; 4) наличие регулятора напряжения. На фиг. 13 дана схема типичного европ. приемника фирмы Филипс, тип 2511, а на фиг. 14 показан

с одного диапазона на другой. Универсальные приемники обычно собирают или по схеме супергетеродина, или инфрадина, и.ти регенеративного детектора с 2 каскадами низкой частоты.

Конструирование современных Л. п. базируется па расчетах как отдельных частей

схемы приемника, так и всей схемы в целом, проработанных в самое последнее время. Методы грубого экспериментального подбора наивыгоднейших электрич. и механич. деталей приемника, существовавшие в приемной радиотехнике до самого последнего времени, теперь постепенно изяшваются. Дальнейшее развитие расчетной части в приемной радиотехнике тормозится отсутствием универсаль-

сбетящаясй перекпючатель шкала настро длин.6ш.и питания

контроль громкости

гнезда для zpomozobop. и адаптер

2экраниров.-лампы 6. ч.

детектор пентод кенотрон

Фиг. 14.

пых и доступных для широкого пользования стандартных схем и методов для измерительного обследования приемников и проверки их расчетов; разработка таких методов и изготовление универсальных измерительных приборов для исследования приемников поставлены уясе в порядок дня радиотехнических исследований и конструкций.

О конструкциях Л. п., вошедших в употребление в СССР, см. Приемники в радиотехнике.

Лит.: К у к с е н к О П. Н., Приемная аппаратура за границей, Радиолюбитель , М., 1930, 1; К у к-сенко П. Н., Расчеты в ламповых приемниках, Москва, 19 30; Die wissenscbaftlichen Grundlagen des Rundfunliemplangs, hrsg. v. K. Wagner, Berlin, 1927; Leutz C. R., Modern Radio Reception, New Yorli, 1928; H u 11 L. M., Some Characteristics of Modern Radio Receivers a. their Relation to Broadcast Regulation, Proceedings of the Inst, of Radio Enginecrs , N. Y., 1929, 17, 8; Be e r s G. L. and Carlson W. L., Recent Developments in Superheterodyne Receivers, ibid., 1929, v. 17, 3; Goldsmith A. N., Progress in Radio Receiving during 1929, General Electric Re-view , Schenectady, 1930, v. 33; Receiver Characteristics, Radio-News , N. Y., 1929, v. 11, 4, p. 344; Receiving Sets of To-day, \Vireless World , L., 1929, v. 25, 27; Buyers Guide 1929-1930, Reference List of Receiving Sets, ibid.; Tests of the New Seasons Best Sets, Wireless Magazine*,London, 1929, v. iO, 6S; Querdurch die sechs-te Funliausstellung, Funk , Berlin, 1929,H. 36; Broadcast Receivers, \VireIess World ,London, 1929, v.24,12; The Modern Portable, ibid., 24; Buyers Guide to Portable Sets, ibid.; S с h w a n d t E., Vereinfachung und \erbesserung des Radioempfanges (Rundfunkautoma-tik), Bibliothek des Radio Amateurs, hrsg. v. E. Nes-per, B. 32, Berlin, 1928; Radio-gramophones, \Vireless World , L., 1929, V. 24, 10; A г d e n n e M., Empfang auf Kurzen Wellen, Berlin, 1928; Bailey A., Dean .S. W. and W i n t r i n g h a m W. Т., The Receiving System for Long-ware Transatlantic Radio Telephony, The Belle System Technical Journal , New York, 192 9, V. 8, 2; Die DoppeJgoiometer-Empfangsanlage in Villa Elisa bei Buenos-Aires, Telcfunken-Zeitung , В., 1929, 40141; R и n g e W., Ein KurzWellen-Emp-langer fiir transozeanischen Schreibbetrieb, ibid., 52; R u n g e W., Hochfrequenzverstarkung kurzer Wei- 1

len, Elektrische Nachrichtentechnik , В., 1930, В. 7, Н. 1; P г a t t H. and Diamond H., Receiving Sets for Aircraft Beacon a.Telephony, Ргос. of the Inst, of Radio Engineers*, N. Y., 19 29, v. 17, 2; D r a к e F. И., An Aircraft Radio Receiver for Use with Rigid Antenna, ibid. П. Куксенко.

ЛАМПЫ ЭЛЕКТРИЧЕСКИЕ, источники света, работающие на принципе использования энергии электрич. тока и превращения ее в световую энергию. Л. э. разделяются на три основные подгруппы: А) лампы накаливания, Б) лампы с вольтовой дугой и В) электро-люминесцирующие (трубчатые) ламны. Эти основные подгруппы дополняются группировкой по признакам их конструкции, назначения и дру-ги.м особенностям (см. Источники света).

fi,. Лампы накаливания. Эти Л. э. работают целиком на принципе теплового, или калорич., излучения твердых тел (к ал и л ь и ы X н и т е й), нагретых электрическим током до t° яркого свечения. Выделение тепла при прохождении эле1ст-рического тока через проводник, обладающий сопротивлением, происходит здесь по закону Джоуля:

Q = 0,24b7f = 0.24РШ, где Е-напряжение в V, I-сила тока в А, Я-сопротивление нити в и t-время в ск.

Со времени открытия тепловых действий электрическ. тока усовершенствование лампы накаливания проходило в следующих основных направлениях: 1) в изыскании материалов для калильного тела, не изменяющих твердого состояния при возможно высоких Г, и 2) в направлении изыскания условий, при которых раскаленная нить не подвергалась бы разрушительному действию окруял:ающей среды. В табл. 1 приведены валснейшие даты истории развития ламп накаливания.

Датой практич. выполнения лампы накаливания, пригодной для практики, следует считать 1854 год-изготовление ламны с угольной нитью Гебелем.

В качестве источника света лампы накаливания имеют целый ряд преимуществ по сравнению с другими источниками: они до-пусххают изготовление отдельных единиц различных световых мощностей в самых широких пределах. Современная лампа накаливания м.б. изготовлена силой света от долей св. до 200 ООО сфер. св. и мощностью до 50 kW в одной единице. В зависимости от конструкции и расположения калильного тела распределение светового потока в пространстве м. б. изменяемо в значительной мере, что дает возмо7кность применения ламп накаливания для самых разнообразных целей. Состав спектра испускаемого света в современных лампах накаливания благодаря применению высоких температур накала нити довольно близко подходит к дневной^у. С

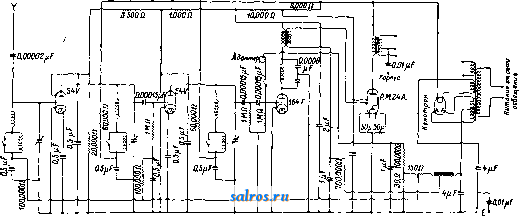

OGuuiu впд KopuTuoiiojiMOBoro приемника Марктш в ] ,
