ют: метиловый эфир-бесцветная жидкость, с f км . 102,3°, при сильном разведении на-номинающая запах ранета; этиловый эфир- подвижная жидкость с Vnn. 119,9°, пахнущая ананасами; изоамиловый эфир-жидкость с 1°кт. 178,6,пахнущая грушами. Эфир М. к. с целлюлозой-бутират целлюлозы- предложен как материал для изготовления искусственного шелка и фотопленок. При сухой перегонке маслянокислого кальщш (полупродукт производства М. к.) при t° ок. 400° получается смесь кетонов,т. н, к е т о л, состоящая гл. обр. из дипропилкетона,имею-щая уд. вес 0,80, <°и„ . 88-100° и могущая служить растворителем в производстве лаков, целлулоида, пластич. масс, линолеума и для карбюрации моторного горючего.

Лит.: Шапошников в. Н. и Захаров И. П., Маслянокислое брожение лактата кальция, Труды Научно-химич. фармац. ин-та , Москва, 1927, вьга. 18; NenbergC. и. Arlnstein, Bioctiem. Ztschr. , В., 1921, в. 117; Wagner А., Die Herstcl-luDg von Esslgstoe, GSrungessig, Buttersuure. Zitronen-saure u.Mllcbsaure,W.-Lpz.,1926; Фр.П.566343; см. также Микробиологм техническая. В. Шапошников.

МАСЛЯНИСТОСТЬ, л и п к о с.Д* ь (oili-ness),oco6oe свойство смазочных масел, определяющее их смазывающую способнбйть вне зависимости от вязкости .При наличии сплошного смазывающего слоя между трундшися поверхностями М. не оказывает заметного влияния на смазку; ее роль начинается, когда при больших нагрузках и скоростях смазка перестает быть полной и наступает переход к сухому трению (см. Трение). Это тот случай, когда масло образует между трущимися поверхностями тончайшую адсорбционную пленку, причем, как показывает опыт, особо важную роль приобретает химич. природа масла или отдельных входящих в него компонентов. Тай, давно уже известно, что растительные и животные масла (жиры, глицериды) цри больпшх нагрузках являются лучпшми смазками, чем минеральные масла (углеводороды); наблюдения же последних 10 лет показали, что уже ничтожное добавление к минеральному маслу высших к-т жирного ряда (стеариновой, олеиновой-в количестве 0,1-0,5%) резко повышает его М. Ближайшее исследование этих явлений с точки зрения молекулярной физики и рентгенографии привело к вьшодам, что сущность явления заключается здесь в.. специальной ориентации по отношению к поверхности металла нек-рых характерных активных химич. групп (напр. карбоксильных, СООН и др.), вследствие чего весь адсорбционный слой приобретает совершенное слоистое строение и, в виду взаимного притяжения между активными группами и металлом, оказьшает громадное сопротивление всякой попытке его деформации.

Для определения М. было предложено не-асолько методов, к-рые дали однако не вполне согласные результаты; наиболее важные из них: 1) снос о б Бахманаи Бриге р а, основанный на непосредственном определении теплоты смачивания маслом металла; 2) метод взвешенных капе л ь с видоизмененной пипеткой Д о н он а; 3) метод Дальви ц-В е г е н е р а, основанный на определеннрг (по краевому углу) поверхностного натяжения, к-рое находится в обратном отношении к М.

Лит.: Г у р в и ч Л. Г., Научные основы переработки нефти, 2 изд., Москва-Ленинград, 1925; П о-п и ч А. Г. и Л ю т ер К. А-, Смазочные материалы, их производство, свойства, примевение и способы испытания, Москва-Ленинград, 1929; О с б о р н У. Ф Смазка силовых установок, перевод с английского, Москва-Ленинград, 1928; D а 11 w 11 z-W е g е n е г, Neue Wege zur Untersuchung von Schmiermitleln, ♦Petroleum*, W., 1919; Thomsen T. S., The Practice of Lubrication, N. Y., 1926. C. Нааетиин.

МАСЛЯНЫЕ НРАСКИ, механическ. смесь красящих веществ с высыхающими маслами (см.), льняной олифой и масляными лаками. Применяются М. к.: в малярном деле (см.) для окраски вщенних и внешних стен, в строительном деле для предохранения железа от ржавления и в художественнЬй-живописи (см. Краски для живописи). Связывающее и красящее вещества выбирают в зависимости от назначениям.к. Краски для малярных работ должны обладать свойством долго сохраняться и иметь яркость тона. Такие краски растирают на высыхающих маслах, а не на лаке и олифе. Для растирания масляных красок со связьшаюпщми веществами имеются специальные машины- краскотерки, при помощи к-рых получается однородная мазь, не содержащая мелких крупинок и твердых частиц (песка); краску предварительно смешивают со связывающим веществом ручным способом, а после того пропускают через краскотерку. Хорошо смешанные краски при окрашивании дают ровный красочный слой и краска ровно сходит с кисти.

К М. к. относятся следующие краски: к белъпй-кремницкие и цианиновые белила; к желтым-неаполитанские, железный кадмий двух нюансов, светлая охра, золотистая охра, сиенская земля, земля пуццолана; к красным-киноварь, китайская киноварь, краплак, сырая и жженая охра, жженая земля, жженая сиенская земля (тер-де-сиен), жженая и сырая умбра и мумия; к синим- кобальтовая синяя, ультрамарин светлый и темный, парижская голубая; к зеленым- окись хрома, кобальтовая зелень, ярь-медянка; к черным-черная слоновая, черная виноградная и т. д.

Количество масла, потребное для густотертых и готовых красок, приведено в таблице.

Потребное количество масла для красок (в %).

Краски требуют различного количества масла в зависимости от уд. в. красящего вещества, а также в зависимости от того, каково физич. состояние вещества - кристаллическое или аморфное. На прочность красочного слоя имеет большое влияние процесс (5ысы-хания красок, зависящий от окисления масла: этот процесс высыхания не заканчивает-

ся с образованием пленки краски, а продолжается далее и служит причиной разрушения красочного слоя; следовательно от скорости окислительного процесса зависит стойкость краски. Особенно характерны эти явления при применении скоровысыхаюших олиф или в том случае, когда само красяшее вещество способствует окислению масла. Продолжительность службы М. к. различна и зависит от t° и ее колебаний, ветра, сырости, присутствия сероводорода в воздухе

и других причин. с. Михайлов.

Лит.: см. Малярное дело и Нраспи минеральные.

МАСЛЯНЫЕ ЛАКИ, см. Покровные лаки.

МАСЛЯНЫЙ ВЫКЛЮЧАТЕЛЬ, прибор для размыкания и замыкания цепи тока, устроенный т. о., что замьпсание и окончательный разрьш цепи тока происходят в сосуде, содержащем минеральное масло (см. Выключатели электрические).

М. в. применяются главн. обр. при высоких напряжениях в сетях переменного тока. В. отличие от разъединителей (см.) и рубильников (см.) М. в. допускают выключение цепи тока не только при рабочем токе, но также и при силах тока, значительно превышающих рабочую силу тока, вплоть до токов короткого зашккания (см.). М. в. устраиваются почти всегда автоматическими,т. е. таким образом, что при каком-либо заранее установленном нарушении режима в работе сети, трансформатора, генератора или электродвигателя М. в. автоматически выключаются и размыкают цепь, С этой целью механизм М. в. устраивают так, что для вьпслю-чения достаточно бывает освободить защелку, удерживающую М. в. в замкнутом положении, после чего подвижные контактные части под действием пружин или собственного веса отходят от неподвижных контактных частей и производят размыкание цепи. Освобождение защелки происходит под действием электромагнитного механизма, обмотка к-рого соединяется или непосредственно с трансформатором тока (выключающий магнит максимального тока), или с трансформатором напряжения (выключаюпщй магнит нулевого напряжения), или же она питается от независимого источника тока через реле (см.), которые установлены отдельно,

В нек-рьпс случаях максимальный вьпслю-чающий магнит устанавливается на изоляторе М, в., и обмотка его включается последовательно с М. в. Такие М. в. не требуют для максимальной защиты особых трансформаторов тока. Включение М. в. производится или вручную или же при помощи электромагнитного (соленоидного), электромоторного или пневматического устройства. Ручное включение обычно допускается только для небольших М. в.; при очень больших силах тока короткого замьпсания электродинамич. усилия, к-рые возникают в момент касания контактов, могут помешать включению и вызвать аварию. Электромагнитный (соленоидный) механизм обладает тем недостатком, что при работе потребляет довольно большую силу тока (до 400-500 А при мощных М. в.). Электромоторные механизмы устраиваются т. о., что электромотор непосредственно действует на механизм М. в. и про-

изводит его включение, или же сначала производится накопление энергии в кинетической или потенциальной форме, к-рая затем расходуется на включение М. в. Непосредственное действие электромотора на механизм М. в. допускается только в небольших М. в. и применяется довольно редко. Механизмы, в к-рых производится предварительное накопление потенциальной энергии, устраиваются т. о., что электромотор производит натяжение или сжатие пружин, а в требуемый момент пружины освобождаются и производят включение. Вместо пружин иногда применяется падающий груз. Механизмы, основанные на предварительном накоплении энергии в кинетич. форме, устраивают

Фкг. 1.

так. обр., что электромотор сообщает достаточную угловую скорость вращающимся массам. Для включения М. в. используют развивающуюся при этом центробежную силу (напр. фирмой General Electric Co. в Америке) или инерцию вращающихся частей (напр. фирмой ASEAв Швеции). На фиг. 1 изображен внешний вид М. в. с ручным управлением и с двумя пристроенными максимальными выключающими катушками с механизмами, допускающими установку на различную степень перегрузки и на различную выдержку времени. На фиг. 1:1-выключающий электромагнит, 2-механизм выдержки времени, 5-механизм свободного расцепления.

В работе М. в, можно разграничить 4 момента; соответственно каждому из них к М. в. предъявляются особые требования. Эти моменты следующие: выключенное положение М. в., включенное положение его, процесс включения и процесс выключения, а) В в ы-ключенном положении М. в. должен удовлетворять только условиям надежности изоляции между фазами, между фазами и землей и между разомкнутыми полюсами каждой фазы. Эта надежность обеспечивается надлежащим выбором расстояний, качеством изолирующего материала и состоя-

яием масла. Надежность изоляции проверяется путем испытания М. в. повышенным напряжением. Величина испытательного на-лряжения, согласно нормам Главэлектро, утвержденным IX Всесоюзным электротехническим съездом,принимается равной двой-:ному с четвертью линейному напряжению плюс 2 ООО V. Однако эти нормы следует рассматривать как минимальные. Для станционных и линейных М. в. в настоящее время требуются повышенные нормы. Герман-сше фирмы и з-ды ВЭО (Всесоюзного электротехнич. объединения) принимают для таких М. в. обычно величину испытательного напряжения равной двойному линейному лапряжению плюс 20 ООО V. Для выключателей до 60 ООО V включительно эти нормы дают ббльшую величину испытательного напряжения, чем нормы Главэлектро.

б) Во включенном положении М. в. точно так же должен удовлетворять условиям надежности изоляции и в то же время не должен при номинальном рабочем токе перегреваться вьппе допустимых норм. Согласно нормам Главэлектро, t° перегрева масла не должна превышать окружающей среды боле? чем на 35°. При коротких замыканияхвозможно кратковременное прохождение через М. в. токов очень большой силы, к-рые вызовут значительный перегрев токоведущих частей М. в. и создадут в них появление значительных электродинамических усилий.. Кратковременные перегревы от токов короткого замыкания не нормируются. Заводы, изготовляющие М. в. на основании собственных расчетов и опыта, обычно указывают предельный допустимый для данного выключателя ток короткого замыкания и время его прохождения.

в) Процесс включения, в особенности при существующем за М. в. повреждении в сети, когда вхслючение М. в. создает условия внезапного короткого замыкания и вызывает появление очень больших токов, является для М. в. весьма ответственным. Т.к. при этом, в случае неисправности действия включающего механизма, не исключена возможность аварии, процесс включения следует считать не менее ответственным, чем процесс выключения. При включении, в тот момент когда расстояние между подвижными и неподвижными контактами становится малым, происходит пробой слоя масла и возникает дуга. Расстояние между контактами в момент возникновения дуги, при хорошем состоянии масла, бьшает очень мало и зависит от величины действующего в цепи напряжения. Если скорость движения контактов в этот момент достаточно велика, то время существования дуги весьма незначительно (порядка 2-3 десятитысячных секунды при 6 600 V), сила тока за этот период времени пе успеет возрасти до значительной величины, и появление дуги не повлечет за собой никаких вредных последствий. Начиная от момента касания искро-гасительных контактов, сила тока будет продолжать возрастать й вызовет местный нагрев контактов в точках касания. При большой силе тока и при недостаточной скорости включения нагрев контактов м, б. столь значительным, что вызовет их обгорание и даже

приваривание. Кроме того при большой силе тока (в десятки тысяч А) возможно появление значительных электродинамич. усилий, стремящихся уменьшить скорость подвижных контактов и препятствующих включению. Поэтому включающий механизм д. б. достаточно силен для того, чтобы противодействующие элекгродинамич. усилия не смогли уменьшить скорость включения до опасных пределов. Запас кинетич. энергии движущихся частей является в этом случае весьма благоприятным фактором, помогающим преодолевать усилия, препятствующие включению. Следует иметь в виду, что в тех случаях, когда мгновенное значение силы тока короткого замыкания достигает порядка 25-30 ООО А, ручное включение является операцией рискованной и должно заменяться включением механическим. Возможность повреждения контактов при включении М. в. на короткое замыкание зависит в значительной степени также от конструкции самих контактов. Их устройство д. б. таково, чтобы действующие на них электродинамич. усилия не отгибали их и не ослабляли силы, прижимающей контакты друг к другу. На фиг. 2 и 3 изображены контакты, применяедше фирмой General Electric Со. для выключателей типа FK-132. Электродинамич. усилия, действующие на подвижную часть контактов, стремятся отогнуть их книзу. Мягкий щеточного типа подвижной контакт а (фиг. 2) не в состоянии противостоять большим от1ибающим усилиям и поэтому при больших силах тока короткого , замыкания заменяется конструкцией, изображенной на фиг. 3. Здесь подвижной контакт с является конструкцией совершенно

Фиг. 2,

Фиг. 3.

жесткой, а щетки d перенесены на-неподвижную часть. Электродгшамич. усилия будут действовать на щетки d и на искрогаси-тельные контакты е вниз и следовательно будут еще сильнее прижимать их к жесткой подвижной части.

г) Процесс выключения наиболее ответственным и тяжелым для М. в, является тогда, когда выключается ток короткого

МАСЛЯЕЫЙ ВЫКЛЮЧАТЕЛЬ

Фиг. 4.

замыкания. Происходящие при этом явления имеют следующий характер. Первоначально размыкаются главные контакты М. в., и ток продолжает проходить через вспомогательные (искрогасительные) контакты. Через очень небольшой промежуток времени нйчинается расхождение вспомогательных контактов, и затем процесс образования дуги. Этот период сопровождается усиленным выделением энергии внутри бака М. в. Под влиянием весьма интенсивного испарения и разложения масла, вокруг дуги образуется газовый пузырь, быстро увеличивающийся в объеме и вызывающий повышение давления в баке (фиг. 4). При переходе силы тока через каждые прлпериода через нуль дуга гаснет и затем вновь восстанавливается, до тех пор пока расстояние между контактами не увеличится настолько, что дальнейшее восстановление дуги станет невозможным. Оецилло-графйч. картйяа процесс BMKJtlOtH Ш^Д'

ставлена ш, фиг. S. (1- сила тока, е--напряжение на дуге). Время существования дуги зависит от скорости движения контактов и от их конструкции и в хороших современных М. в. весьма невелико, порядка 0,02-0,05 ск. при 6 600-22 ООО V, а при ббльших напряжениях несколько более. Выделяющаяся при этом в баке М. в. энергия в весьма сильной степени зависит от целого ряда обстоятельств, определяемых конструкцией выключателя и свойствами размыкаемой цепи. По данным литературных источников эта энергия определяется эмнирич. формулой:

А = (0,020,10)-El-t W-CK. на фазу.Здесь.Е7--эффективное значение фазного напряжения, I-эффекзявная1вила тока короткого замыкания в момент начала рао хождения контактов, t-время в ск. Иа самом деле количество выделившейся в каждой фазе М. в, энергии

А = Je-i dtt о

Где е-напряжение на контактах М. в., г- сила тока, t-время прохождения тока короткого замыкания через М. в. (фиг. 5). Ко-личейгво выделяющихся при этом газообразных продуктов разложения масла-около 500-800 см* (в горячем состоянии) на 1 kW-CK. выделившейся в баке М. в. энергии. По Опытам инж. Кессельринга энергия, вы-деляк)шаяся в М. в. при выключении им тока короткого замыкания, распределяется след. образом: на деформацию бака-3%, на работу газового пузыря-2%, на испарение и ионизацию масла-90,5%, на нагрев контактов-4,5%. Конечно эти цифры относот-ся только к какой-то определенной конструкции М. в. и к определенным условиям работы; при других условиях они могут изме-

ниться. При нек-рых опытах наблюдалось что с увеличевием силы выключаемого тока время существования дуги и количество выделяющейся энергии уменьшается. Это объясняется электродинамическим действием на; дугу более сильных токов, растягивающих и задувающих ее. Скорость движущихся контактов при выключении обычно не превосходит 1,3-1,8 ле/ск. Скорость увеличения; общей длины дуги будет больше во столько-раз, сколько имеется мест разрыва; напр. в. М. в. с 6-кратвым разрывом эта скорость будет порядка 8-9 м ск.

Наибольшая сила тока, к-рую М. в. может разомкнуть при заданном напряжении, носит название разрывной силы ток а. Разрывная сила тока зависит от напряжения и с увеличением напряжения уменьшается т. о., что произведение разрывной силы тока на напряжение остается приблизительно постоянным или несколько уменьшается с увеличением напряжения. Произ-гедение рабочего напряжения на соответ-стаующую ему разрывную силу тока и на-l/3 носит в русской терминологии название;

ш зво

Фат. 5.

разрывной мощности. Точного, согласованного определения величины разрывной мощности пока не существует, и правилах различных стран даются различные определения [i]. Испытания М. в. на их разрывную мощность довольно затруднительны, т. к.. для этого Требуются весьма мощные источники электрич. энергии. Для этой цели приходится пользоваться сетям

электрических станций, устраивая в них искусственные короткие замыкания. Наиболее крупные электротехнич. фирмы имеют для

Фиг. 6,

этой цели специальные испытательные станции, на к-рых устанавливаются особые генераторы мощностью до 100 ООО kVA. В настоящее время строят М. в. для разрывной мощности до 2 500 ООО kVA.

Выбор М. в. должен производиться по следующим его характеристикам: 1) рабочее напряжение, 2) рабочая сила тока, 3) испытательное напряжение, 4) разрывная сила тока, 5) предельная сила тока, определяющая термич. устойчивость М. з. в течение определенного промежутка времени, напр. 1 или 5 ск., 6) предельная сила тока (амплитудное значение), определяющая электродинамич. прочность М. в. и мощность включающего механизма.

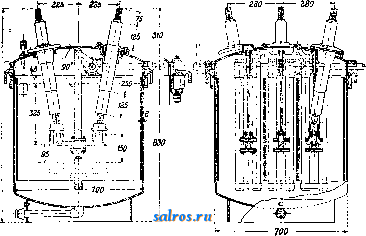

Конструкция М. в. отличается большим разнообразием. Форма баков и толпщна стенок выбираются с таким расчетом, чтобы бак мог выдержать возникающие в нем давления. Прямоугольные баки применяются при небольших разрьгоных мощностях, для больших мощностей применяются овальные или круглые баки. При напряжениях свыше 20-30 kV обычно применяется отдельный бак для каждой фазы. В тех случаях когда все три фазы помещаются в одном баке, между ними ставят перегородки из изолирующего материала. На фиг. 6 показан в разрезе М. в. фирмы Сименс-Шукерт (с двукратным разрывом на фазу) с круглым баком для напряжений до 10 ООО V, разрывной мощностью ок. 200 000 kVA.

Весьма надежньши по конструкции и пользующимися большим распространением в Америке являются 6-баковые М. в. фирмы General Electric Co. Благодаря малому содержанию масла и большой прочности бака эти М. в. не подвергаются опасности взрыва, что иногда случается с М. в. других конструкций. На фиг. 7 показано устройство баков и контактных частей такого М. в. фирмы General Electric Co. для напряжения в 7 500 V, 800 А рабочего тока и 46 ООО А разрывного тока. На фиг, 7: 1-маслоотражатель; ,3-кварцевые камешки; 3-тру-

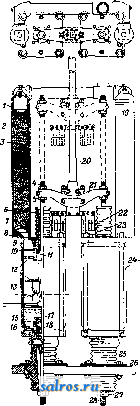

ба из изолирующего материала; 4-подвижной стержневой контакт; 5-муфта; 6-лабиринт; 7-фарфоровый изолятор; 8-основание; 9-крыша; 10-горизонтальная перегор одк а; 11-оправа изолятора; 12- горизонтальн. перегородки; 13-изолирующие обкладки ; 14-стойки для укреп ления горизонтальных перегородок; 15 - взрывная камера; 16 - изолирующее кольцо; 17-оправа контакта; 18-неподвижный контакт; 19-маслоотделитель; 20 - шток из изолирующего материала; 21-крестовина; 22 - контактные пальцы; 23 - основание контактов; 24- стальной бак с маслом; 25-фарфоровый изолятор; 26 - фланец для укрепления изолятора; 27 - контактная гайка; 28 - контактный винт. На фиг, 8 показан чертеж М. в. подобной же конструкции на тележке с электромагнитным включающим механизмом на 6 600 V, 1 ООО А, в-выполнении завода сЭлектроаппарат в Ленинграде. i Для ускорения и облегчения процес-. са гашения дуги нек-рые фирмы применяют многократный разрыв, устраивая М. в. таким образом ,что разрыв контактов происходит одновременно в нескольких местах; общая длина дуги при этом, при той же скорости подвижных контактов, увеличивается быстрее.Однако такое устройство несколько усложняет конструкцию. Устройство это применяется фирмами: Броун-Бовери, Сименс-Шукерт, Atelier des constructions electriques de Delle и др. С той же целью ускоре- ния процесса гаше- ния дуги и уменьшения энергии, выделяющейся в баке М. в. применяют так наз. гасильные камеры, представляющие собою прочный сосуд, надеваемый на неподвижные контакты М. в. и помещающийся в баке с маслом. Основным требованием, предъявляемьш к гасильной камере д. б. ее вполне надежная изолирующая опо-=

Фиг. 7.

собность и достаточная механич. прочность. Возникающие внутри камеры при выключении тока короткого замыкания больщие давления, достигаюпще десятков aim, нередко -бывали причиной разрушения камеры и вызывали аварию М. в. На фиг. 9 изображена га-

М. в. очень часто выполняют т. о., что допускается их установка непосредственно под открытым небом (тип Out door). В М. в. на очень большие напряжения, от 60 до 220 kV, весьма существенной частью является проходной изолятор, предназначенный для подвода -жа к контактам. Необходимость выдержать достаточно большие расстояния в масле и в воздухе заставляет

Фиг. 8.

сильная камера для М. в. в выполнении фирмы General Electric Co. М. в. с гасильньши каттерами строятся фирмами General Е lectric Со. в Америке, AEG в Германии и другими. На 4>иг 9: 1-винт, удерживающий изолирую- щую покрьппку; 2-обойма; 3-изолирующая труба; 4--адаптер; 5-верхнее днище камеры; 6-винты; 7-пружины, прижимающие контакты; 8-контактные сегменты; 9- плоская пружина; 10-контактная коробка; 11-взрывная камера; 12-контактный стержень; 13-горловина из изолирующего материала; 14 - нижнее днище из изолирующего материала; 15 - контактная траверса; 16-то же.

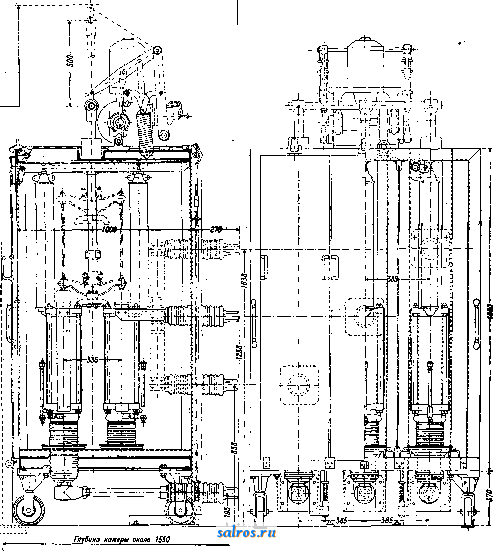

строить такие М. в. довольно больших размеров. Высота М. в. на 220 kV достигает напр. 7 м. На фиг. 10 приведен вид в разрезе М. в. фирмы General Electric Co. для напряжений от 110 до 154 kV. На фиг. 10: 1- стеклянный стакан для наблюдения за уровнем масла во втулках изоляторов; 5--фарфоровая оболочка изолятора; 3-ак; 4- изолирующая обкладка; 5-неподвижны© пальцевые контакты; в-подвижный контактный нож в замкнутом положении; 7- электростатический экран; 8-контактный нож в разомкнутом положении; 9-труба для выпуска масла; 10-измерительный трансформатор тока. В настоящее время многие

фирмы выполняют М. в. в виде совершенно закрытой конструкции, не имеющей снаружи никаких частей, находящихся под напряжением. Подвод и отвод тока к таким М. в. производится кабелем, через кабельную муфту или через втычные контакты, размыкающиеся при откатывании М. в. Такие бронированного типа М. в. изготовляются фирмами Сименс-Шукерт Фельтен-Гильом, Фойгт и Гефнер в Германии, а также многими англ. и америк. фирмами, например: Metropo-litan-Vickers, G ene-ral Electric Co., Al-lis Chalmers и друг. Несмотря на значительные успехи в об-

Фиг. 9. Фиг. 10.

лаеги конструирования и постройки М. в., все же продолжаются попытки создать тип мощного выключателя, вовсе не содержащего масла. Делались попытки применить и пустотные выключатели [ ]. В последнее время фирма Вестингауз разработала тип мощного воздушного выключателя под названием Deion [*].

Лит.: )Kopeliovitcli J., А ргороа de la normalisation Internationale des interrupteurs dans rhuile, RGE , 1928, 17; ) Gusssgekapselte 0Isdhalter, Siemens-Ztsclir. , В., 1928, H. 12; ) JAIEE , 1926, 12; ibid., 1927, 2, p. 181; *) Ibid., 1929, 2.

Лютер P., Электрич. силовые установки. Распределительные устройства, Л., 1926; Сушкин Н. И. и Г л а 3 у н о в А. А., Центр, электрич. станции и их электр. оборудование, М.-Л., 1927;П о я р-к о в М. Ф., Центр, электрич. станции, 2 изд., М.-Л., 1927; Э п ш т е й н Г. Л., Районные трансформаторные подстанции, Киев, 1929; 3 а л е с с к и й А. М., Соврем, конструкции масляных выключателей, Электричество , М., 1922, 2; Б р а у д е Л. В., О наилучшем типе масляного выключателя, Изв. ГЭТ , М., 1927, *; е г о ж е. Об пспытании масляных выключателей, там же, 4; Воронов Б. А., О требованиях, предъявляемых к масляным выключателям и их выборе, тщ ше, 1929, г-3; Акц. об-во Сименс-Шукерт, Бронированные выключатели высокого напряжения, танформ.бюллетень Электроимпорт , 1929, 3, прилож. к журн. Электричество , М., 1929, 5-6; R и d е п-Ьегк R., Elektrische Schaltvorgange, Berlin, 1926 {теоретич. исследование процессов включения и выключения); Blermanns J., tJberstrome in Hoch-epannungsanlagen, В., 1926 (явления, связанные с коротким замыканием; довольно много посвящено вопросу о масл. выключателях); Roth А., Hochspannungstechnlk, Berlin, 1927 (среди прочего материала уделено внимание вопросам работы масл. выкшочате-лей и их конструкции); Kesselrlng F., Elektrische Schaltgerate, Anlassen п. Regler, В.--Lpz., 1928; Bauer В., Die Unteraiehungen au olschal-tern, BulIetin des Schwelzer Elektrotechn. Verelns , Zurich, 1915,3; Charpentier P., R(tE , 1923, .5; В i e r m a n n 8 J., Olschalterversuche, ETZ , 1927, 33; К e s s e 1 r 1 n g F., Beitrag z. LOsung d. Ol-schalter-Problems, ibid., З.ч, зб, p. 1277, 1312; К I on i n g e r H., Beitrag z. Olschalterfrage, EuM , 1927,

H. 20; В e n d m a n ri, L68chkammerform u. Ihre Wlr-kung, ETZ , 1928, f, p. 252; KopellowltchJ., Olschalterversuche, Ibid., 18, p. 676; McNeill, Oil Circuit Breakers, eJAIEE , 1928, Oct., p. 723; 01 er с A., Etudes des pare-tlncelles, RGE , 1928, t. 24, e,r (вопрос 0 поведении контактов при сильных токах); Schneehage, Gnssgekapeelte Hochspannunggchalt-anlagen, ETZ , 1928, 6. Б. Воронов.

МАССА, постоянное для данного тела отношение между силою, действующей на тело, и вызываемьви ею ускорением, характеризующее степень динамич. инертности тела. Пусть на нек-рую материальную точку действует сила Рк пусть сопутствующее действию силы ускорение точки будет а. Экспериментальным путем доказано: 1) что величина силы J прямо пропорциональна величине ускорения а, 2) что направление силы F совпадает с направлением а. Обозначая постоянный фактор пропорциональности между F и о.через т, имеем:

= т, (1)

F = та. (2)

Величина т и есть, М. данной материальной точки. Из самого определения видно, что m есть величина скалярная и существенно положительная. В частности, если действующая на материальную точку сила есть сила веса Р, а сопутствующее этому воздействию ускорение-ff, то аналогично (1) и (2) имеем:

=т, (Г)

Р= тд.

Из (2) и (1) имеем также:

(20 (3)

Пусть, далее, одна и та же сила JPдействует последовательно на две различные материальные точки, принимающие под воздействием этой силы ускорения i и 2- Т. к. из (1) имеем при этом

где mi и wig-М. еоответствующчх точек, то

ш,: Ша = аа: Ог (4)

т. е. чем больше М. точки, тем меньше ее ускорение. Таким образом М. материальной точки есть nocTOJannaH для данной точки величина, характеризующая степень ее динамической инертности при воздействии сил на нее, вследствие чего М., определенную вьнпеприведенным образом, называют также коэфициентом инерции или инертной М.,в отличие от тяжелой М., рассматриваемой при наличии напряжения поля тяготения (см. Относительности теория). М. тела обладает аддитивными свойствами: М. тела равняется сумме М. его частей независимо от способа разделения тела на части. В частности, М. тела равняется сумме М. всех его материальных точек.

Если материальные точки, заполняющие объем V, имеют общую М. т, то с р е д н е ю удельною М. объема, или среднею объемною плотностью, fip называется масса, приходящаяся на ед. объема:

Объемной плотностью /л. тела в данной его точке А называется предел отношения М. бесконечно малой часщ. тела, окружающей

точку, к объему этой же части при бесконечном приближении последнего к рассматриваемой точке, т. е.

/л

(Дтп\ dm ДУ / ~ dV

В общем случае ц-нек-рая ф-ия положения точки А в самом теле, t.e. ц = (ж, у, г), где X, у, Z-координаты точки А по отно-щению к системе осей координат, связанных с самим телом. Если, в частности, плотность во всех точках тела одна и та же, то тело называется однородным; в противном случае тело неоднородно. В первом случае средняя плотность для любой части тела равняется плотности в любой точке его. Из (б) имеем для общего случая:

т= ц{х, у, z)dV. (7)

Для однородного же тела, т. к. = Const, из (7) имеем:

mfiV. (70

Если материальные точки заполняют определенную поверхность или линию, то аналогичным образом определяются средние поверхностная или линейная плотности, а так:-же поверхностная или линейная плотности в данной точке. Пусть имеется система точек 1,2 An, массы которых равны Шу, Ша,..., пьп и положения которых по отношению к нек-рой системе отсчета с началом О определяются радиусами - векторами

П **2.....г„(см.фиг.).

Центром массы или центром инерции данной системы точек называется точка С, положение к-рой определяется радиусом-вектором г с, так что

mi щ

т

где m = 2 В декартовых координатах имеем вместо (8)

о-~>Уе--К° )

О роли центра М. в динамике см. Механика теоретическая. Центр М. совпадает с ц. т. системы. Если материальные точки заполняют нек-рый объем V, то вместо (8) имеем:

J dm V

где dm-М. какой-либо точки или элемента объема, а г-радиус-вектор, определяющий положение этого элемента. О размерности и единицах измерения М. см. Абсолютная система мер.

Лит.: Felgentraegpr W., Mass-nmessung, Hindb. d. Pbysik, hrsg. v.H. G-elger ti. K. Scheel, B. 2, Berlin, 1956; W e i n s t e 1 n В., Handb. d. physi-kalischen Mrfssbestimmungen, B. 2, Berlin, 1888; см. тгкже Механика теорегттеская и Относительности теория. W. Серебренников.

МАССИКОТ, окись свинца, РЬО, в виде аморфного видоизменения красновато-желто-, го цвета, получаемая при окислении металлического свинца плавлением на воздухе при относительно низких i° [при более сильном прокаливании получается кристеГллич.окись свинца-т. н. глет (см. Глет стнцовый)]. Чистый М. растворим в кислотах и щелочах. Применяют М. при приготовлении свигнцо-вого сурика. Как самостоятельная краска М. почти не применяется. В керамике М.-применяют для приготовления глазурей, кроме того М. применяют для приготовления замазок, пластырей.

Лит.: см. Краски минеральные.

МАССОВОЕ И СЕРИЙНОЕ ПРОИЗВОДСТВО, см. Организация прогшодства.

МАССОВЫЙ ИЗЛУЧАТЕЛЬ, прибор для получения очень коротких электромагнитных волн, лежапщх на щкале электромагнитных волн между самыми короткими электромагнитными и самыми длинными тепловыми волнами. Обьганый способ получения коротких электромагнитных волн-способ вибратора Герца-при попытках получения этих промежуточных волн оказался технически трудно применимым 1щ ирщствже: отношение длины испускаемой вибратором вечны к длине вибратора, равное 2 для длинных волн, возрастает до 4,5 и более при переходе к очень коротким волнам; энергия излучения с уменьшением длины волны падает; длина волны не остается постоянной, т. к. размеры вибратора изменяются от сгорания его под действием искр, возбуждающих колебания. М. и. свободен от этих недостатков. Вместо одного маленького вибратора Герца, укрепленного в твердом диэлектрике, он содержит множество маленьких вибраторов, металлич. опилок, взвешенных в жидком вязком диэлектрике; для защитывибрато-ров от сгорания при действии искры эта смесь металлич. опилок и жидкого диэлектрика-вибрационная масса-приводится в постоянное движение, обусловливающее смену одних опилок другими;одновре-менное действие многих вибраторов дает более интенсивное излучение, чем один вибратор. Устройство М. и. (см. фиг.) таково: s - стеклянный сосуд, содержащий вибра-хщонную массу- смесь латунных или алюминиевых опилок с машинным маслом. Мешалка г приводит эту смесь в движение и превращает ее в однородную кашицеобразную массу. Вращающимся карболитовым колесиком а часть, массы захватывается из сосуда и под действием центробежной силы располагается на нем в виде жидкой шины. Через эту шину в Ъ пропускают искры от индуктора. Весь участок Ь, заключающий места вхождения искр в массу шины и промежуток между

ними, испускает очень короткие электрома-. гнитные-ультрагерцовы-волны различной длины: от нескольких см до ОД мм.

Лит.: Глаголе в а-А ркадьева А. А., Новый источник электромагните, водн ультрагерцовой частоты, Труды Гос. эвснерим. электротехн. ин-та , М , 1924, 214£; ее Ш 6, ФиТбП , 1924, 23; G 1 а g о-I е W а-А г к а d 1 е W а А., Zeltschrift fur Physfk*, Brschw.-В., ISU, В. 24, p. 153; G 1 a g о 1 e w a-A r к a d i e w a A., Nature , L.-N. Y., 1924, May, ]>. 640. A. Глаголева-Аркадьева.

МАССОВЫЙ СПЕКТРОГРАФ, прибор Ас-тона для исследования Msowowoe (см.), дающий воамоэкность с большой точностью определять отношение электрического заряда к массе, а следовательно и массу поло-зкительно заряженных частиц, образующих каналовые (анодные) лучи (см. Лучи корпу-тулярные). Прибор и метод Астона являет-ч;я основным микрометодом -элементарным методом определения молекулярного веса <см.), который позволяет измерять массы отдельных заряженных частиц (атомов и их групп).

МАСТИКИ, б. или м. твердые составы на смоляном, битуминозном или смоло-камед-ном (или иногда серном) основании, способные обратимо плавиться и вновь затвердевать неопределенное число раз и при застывании прочно приставать к поверхностям, на которые они наносятся. Главная технич. функция М. состоит в механич. соединении отдельных твердых тел, вторичная функция в сообщении газо- и жидкостенепроницаемо-сти и третичная функция (возможная в силу вьппеуказанного химич. характера М. и их вторичной функции)-в электрич. изоляции. Вследствие нек-рой расплывчатости понятия М., объем его устанавливается различными авторами различно; однако признаки: обратимая плавкость и твердость при комнатной t° и указанный выше химический характер наиболее отвечают исходному понятию о М., согласно названию смолы мастике, из которой изготовлялись первоначальные М.

Классификация М. может проводиться по их функции (табл.1) и по их химич. составу

Табл. 1.-Ф у н к ц и о н а л ь н а я классификация мастик.

ляфарфора стекла

керамич. изделий каменных пород металла линолеума кислотоупо рные щелочеупорные

Сургучи (см.)

Древесный клей (см. Восковые составы) Копытная мастика

Смолка для заливки га льванич. элементов и аккумуляторов (см. Смолки) Компаунды для кабельных муфт (см.) Водоупорные склеивающие составы, (см.) Основания нек-рых пластических масс(ш.) Основания дорожного асфальта (см. Дороги и бороэ сное дело и Асфальт)

табл. 2), причем в обеих классификациях нек-рые из М. можно лишь условно разгра-1шчить с другими родственными составами; возможны и другие классификации, напр. по t° , по цвету и т. д., но они не могут получить общего значения. В настоящей статье рассматриваются гл. обр. М. в узком смысле слова-склеивающие.

Общие технич. условия на еклеиваюпще М. состоят в том, что М. должна быть свой-

Склеивающие М,

Т а б л. 2.-X имическая классификация мастик.

(Из естественного асфальта нефтяного гудрона древесного и других пеков вафтольной смолы

Смоляные

Из естественных смол

Из искусственных смол

Сосновосмоль-вые

Канифольные Маетиксовые Шеллаковые Из аммиачной смолы

Даммаровые Из замеагге-ля шеллака Глипталевые Амидоформ-альдегидные

Камедесмоля- f Каучуковые вые \

Восковые

Гуттаперчевые

Из пчелиного воска

растительных восков церезина или озокерита

ственна: 1) хорошая приставаемость при переходе из расплавленного состояния в твердое к поверхности тел, для склеивания к-рых данная М. предназначена ;2) достаточная твердость при комнатной t° или при более высокой рабочей t°; 3) достаточное внутреннее сцепление затвердевшей М. при комнатной t° или при более высокой рабочей t°\ 4) не слишком большая разница теплового ко.эф-та расширения М. от такового же склеиваемых тел, во избежание отскакивания М, на морозе; 5) неизменяемость М. от времени как в химическом, так и в структурном отношении; 6) стойкость в отношении химич. воздействий, к-рым М. может подвергаться по условиям своей службы; 7) в нек-рых случаях теплостойкость; 8) влагонепроницаемость и не гигроскопичность; 9) в нек-рых случаях высокие изоляционные свойства; 10) темп-ра размягчения не ниже определенной границы; И) 1°пл не выше определенной границы; 12) отчетливый переход между жидким и твердым состоянием; 13) малая вязкость при t°, к к-рой М. приводится в процессе нанесения на поверхность; 14) в нек-рых случаях определенный цвет, или прозрачность, или определенная фактура поверхности (блеск, матовость и т. д.); 15) во многих случаях наличие достаточной значительности одних электрич. характеристик-электросопротивления, электрич. крепости-и достаточная малость других, напр. диэлектрич. потерь, причем значение диэлектрич. коэф-та д. б. по возможности определенным; 16)экономич. доступность М., при цене, отвечающей ценам соответственных продуктов наличного рынка; 17) возможность производства М. из сырья, имеющегося на внутреннем рынке страны.

Рецепты М. Из весьма большого числа предлагавшихся М. приводим несколько типичных примеров (в весовых частях). 1) Мастика для склеивания стекла со стеклом: каучука 75, мастикса 15, хлороформа 20. 2) М. для склеивания фарфора и стекла: шеллака в порошке 1, мастикса в порошке 1, перегнанной воды-до получения кашицы; этой массой намазывают места разлома и по высыхании их нагревают до сплавления, прижимая части друг к другу. 3) М. Зингера для склеивания стекла с латунью: сплавляют сосновой смолы 20, воска 4, желтой охры 4, гипса 1. 4) М. для оконных рам: сплавляют канифоли 2, свиного сала 1, мела 10; эта замазка снимается с рам при помощи горячей воды и м. б. применена вто-

рично. 5) М. для прикрепления металлич. букв на стекле: растворяют каучука 5, хлороформа 4, мастикса в порошке 1. 6) М. для фарфоровых пестиков: сплавляют гуттаперчи I, белого шеллака 1; при употреблении склеиваемые места должны предварительна прогреваться. 7) Мастика для фарфора и глиняной посуды: сплавляют воска пчелиного 1, сосновой смолы 1 и добавляют к горячему составу жженой извести, сколько окажется необходимым. 8) М. для каменных кувшинов: сплавляют серы I, канифоли 2, порошка камня или кирпича 5. 9) Мастика для статуй и ваз: сплавляют серного цвета 8, воска 35, канифоли 35, окалины 4, мелкого песка 4. 10) М. для камня, цемента и других материалов-зейоделлит: сплавляют серы 19, стекла в мелком порошке 42. 11) Прозрачная М.: растворяют 75 ч. каучука в 60 ч. хлороформа и добавляют мастикса 15. 12) М. для яелеза и мрамора: сплавляют серного цвета 1, графита 1. 13) М. для аквариумов: сплавляют шеллака в порошке 1, пемзы в порошке 1. 14) М. водоупорная, для аквариумов: сплавляют и раскатывают палочками гуттаперчи 15, черного вара 30, шеллака 1, или: гуттаперчи 10, черного вара 10, с добавкою простого терпентина. 15) М. для керамич. изделий, стойкая против к-т и кислых газов: измельченную каменноугольную золу смешивают с расплавленной серой; или: 16) сплавляют асфальта 80 и каменноугольного дегтя 6, затем добавляют осторожно серного цвета 8 и, по некотором охлаждении, тяжелого шпата 16. 17) М. для укрепления на железе деревянных рукоятей: смешивают порошка шеллака 2 и мела 1; полость наполняют порошком, в который вдавливают нагретую металлическую часть'. 18) М. для рукоятей велосипеда: растапливают и смешивают .канифоли 200, сосновой смолы 110, терпентина 500, мела 75, скипидара 3. 19) М. для склеивания стекла со стеклом: сплавляют я отливают палочками мастикса 10, лиственничного терпентина 1; склеиваемые места подогревают, натирают палочкой М. и сжимают. 20) М. Уре: растапливают и смешивают сосновой смолы 50, охры 10, гипса 5, льняного масла 3. 21) М. для фарфора: сплавляют серы 6, сосновой смолы 4, шеллака 1, мастикса 2. 22) М. для мрамора: сплавляют белый шеллак в цинковые белила в нгелатель-ном соотношении. 23) Универсальная мастика: сплавляют асфальта 1, гуттаперчи 1; или: 24) канифоли 1, серы 1, диатомита 1. 25) М. в палочках: сплавляют и раскатывают в палочки шеллака 5, мастикса 5, венецианского терпентина 1. 26) М. для ручек зонтов и тростей: сплавляют шеллак с гипсом или тяжелым шпатом- 27) Мастика для лошадиных копыт: осторожно сплавляют на паровой бане аммиачной смолы 15 и скипидара 5, добавляя постепенно гуттаперчи 30; для придания черного цвета добавляют растертой со скипидаром сажи 1; или: аммиачной смолы 25 и гуттаперчи 40-42. 28) М. для песчаника: смешивают расплавленные порознь серы 1 и смолы 1; к сплаву добавляют просушенную смесь свинцового глета 3, толченого стекла 2; или: 29) смешивают серы 1, каменноугольного пека 1 и воска 0,1, расплавляют и добавляют кирпичной муки 2; при применении М. (28) или (29) заливаемые поверхности д. б. высушены и, если можно, прогреты, а для лучшего приставанья смазаны олифой. 30) М. Оствальда: сплавляют па умеренном огне каучука-сырца 2, гашеной извести 1; или: 31) осторожно сплавляют нарезанного мелкими кусочками каучука 150, воска или сала 10 и разминают с суриком 30 и свежегашеной известью в количестве, нужном для желательной консистенции; или: 32) сала 5, каучука 7, сурика 2, извести 2, вводя составные части в указанном порядке. 33) М. для химических приборов: сплавляют воска 1, гуммилака 1 и вводят постепенно гуттаперчи 2. 34) М. для заделки фотографич. ванночек из папье-маше: осторожно сплавляют сирийского асфальта 20, гуттаперчи, нарезанной мелкими кусочками, 5, скипидара 20, льняной олифы 5 и во время растворения добавляют венецианского терпентина 2, канифоли 5. 35) Эластичная М. для закупорки флаконов с крепкими кислотами: расплавляют сала 2, добавляют каучука кусочками 30 и затем каолина в порошке 2. 36) М. для сосудов, содержащих едкие щелочи: просушенного нарезанного кусочками каучука 3 растворяют при 30-40° в бензоле 18, вводят в раствор измельченного парафина 4, и по растворении выпаривают бензола 0,5, а затем добавляют тянселого шпата и каолина в количестве, необходимом для желаемой консистенции. 37) Упругая мастика для склейки стекла, металла, слоновой кости, фарфора и в нек-рых случаях для.примазки стекол: сплавляют при помешивании сапожного вара 10 и гуттаперчи 5; смесь выливают в холодную воду и раскатывают палочками. 38) М. для укрепления жести на дереве: при помешивании растворяют гуттаперчи 2 в расплавленном желтом воске 1 и затем вводят шеллака 2 и льняной олифы 0,1; массу раскатывают в палочки; при употреблении склейка происходит черев 24 ч. 39) М. для заделки стеклянных крышек у сосудов с

анатомич. препаратами: гуттаперчи 1 расплавляют в кипящем парафине 2; наносят на поверхность предварительно подогретую. 40) М. для эбрнита, рога, ко- раллг, слоновой кости, фарфора и стекла: в расплавленной чистой (сорта WW) канифоли 12 растворяют гзттаперчи 10, повышая f в прикрытом котелке до 150°; при применении опускают во вновь расплавленный состав склеиваемые края предмета и затем сжимают их. 41) М. для стеклянных крыш [Ц: к нагретой каменноугольной смоле добавляют небольшими порциями просеянного мела. 42) М. для крыш: каменноугольную смолу смешивают с порошкообразным животным углем; или, по В. Тернеру, 43)-с древесными опилками, после чего смесь упаривают до желаемой консистенции. 44) М. для склейки картона на крьппах [V- хорошо промешанную смесь обезвоженной каменноугольной смолы и хорошо просушенного измельченного мела прогревают до 110-140°. 45) Защитная от ржавчины М. для заделки углов и соединений железных устройств: смешивают выпаренной газовой смолы 100 и цемента 500. 46) М. для конопачения судов: расплавляют пека, получающегося при обяшге угля, 100 и, сняв с огня, добавляют каменноугольной смолы 40.

Лит.: 1) Г. П. 59244; я) Г. П. 90094.-К л и п-г е А., Замазки, цементы и склеивающие вещества, 5 издание, Ленинград, 19.28; F г 1 t s с h J.. Colks-et mastlca dapres les precedes les plus recents, Paris, 1925. П. Флоренский.

МАСШТАБ, отношение численного значения длины нек-рого определенного отрезка на чертеже или диаграмме к численному значению изображаемой этим отрезком величины; в частности-отношение длин на чертеже к соответств. им длинам в натуре. М.- дробь, числитель к-рого единица, а знаменатель-число, непосредственно указывающее степень линейного уменьшения линий чертежа по сравнению с натурой. Такое соотношение называется численным М. Кроме того на таких чертежах обычно вычерчивается еще и линейный М., в виде линейной шкалы, по к-рой можно при помо-

J/Ot

Фяг. 1.

щи циркуля получить из чертежа длину линии в натуре и, обратно, по длине линии в натуре отложить ее на чертеже. В тех случаях, когда необходимо по одной из осей координат чертежа выделить детали изображаемого объекта, М. берут различные для каждой оси координат: обычно один в 10 или в иное число раз больше другого; это применяется напр. при построении профиля поверхности земли по линии продольного или поперечного нивелирования для большей его выразительности. Основным М. государственных топографических съемок установлен 1 : 50 ООО, причем в зависимости от условий местности, а также потребностей данного района или требований промышленности и с. х-ва М. укрупняется до 1 : 25 ООО или, наоборот, берется мельче, до 1:100 ООО. В некоторых съемках специального назначения применяются на государственных работах М. 1 :10 ООО и 1:5 ООО. В городских съемках применяются М. 1 :2 ООО, 1 :1 ООО и даже 1:500. На топографич. планах М. указьшает-ся как численный, так и линейный (фиг. 1). Основанием линейного М. служит отрезок в 2 cj№, к-рому на местности соответствуют: при М. 1:10 000-200 м, 1 : 25 000-500 1 : 50 000-1 км, 1 :100 000-2 км. Левый отрезок- основание М.-делится непосредственно на 10 или 5 частей. При полевых топографич. съемках применяют линейный М., сопровождая его более сложным пестрое-
